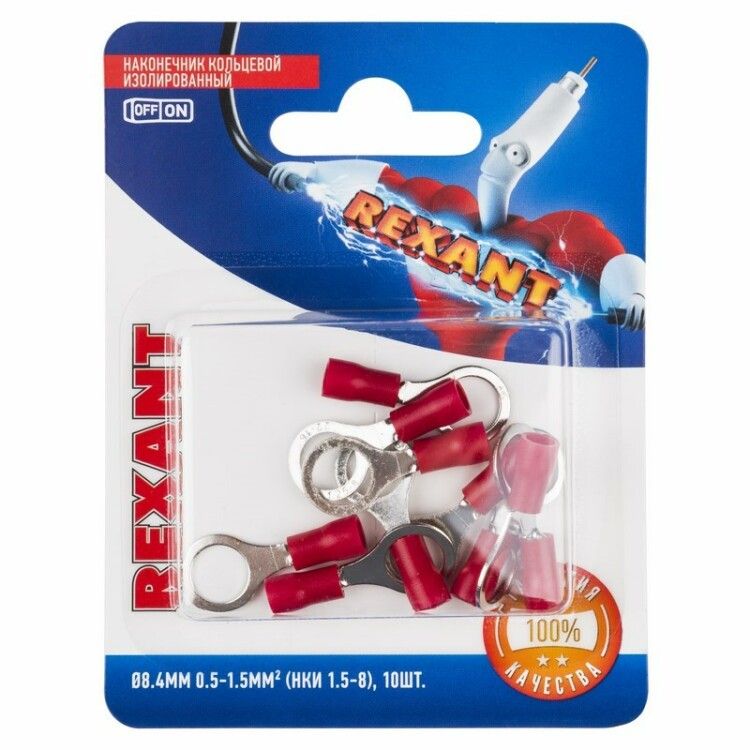

Наконечник кольцевой изолированный 8.4мм 0.5-1.5мм (НКи 1.5-8 / НКи 1,25-8 RV1.25-8) красный (в упак. 10шт.) | 06-0416-A REXANT MEET

Наконечник кольцевой изолированный ø8.4 мм 0.5–1.5 мм2 (НКи 1.5-8 / НКи 1.25-8 / RV1.25-8) красный - это обжимной контактный элемент для надёжного подключения медных проводов к винтовым зажимам оборудования. Бренд Rexant предлагает этот наконечник в упаковке по 10 штук, что удобно для частого использования в монтаже и обслуживании.

Назначение и область применения

Наконечник кольцевой изолированный предназначен для оконцевания медных проводов перед подключением к винтовым клеммам. Он обеспечивает прочное и долговечное соединение, особенно там, где требуется частое отключение и подключение - например, на подвижном оборудовании, щитах управления, станках, конвейерах и распределительных устройствах. Кольцевая форма позволяет легко закрепить наконечник болтом или винтом, а изоляция защищает от случайного контакта с другими деталями.

Технические характеристики

• Материал контакта: медь с лужёным покрытием - повышает антикоррозийную стойкость и снижает переходное сопротивление;
• Диаметр отверстия: 8.4 мм - совместим с винтами M4–M5;
• Сечение провода: 0.5–1.5 мм2 - оптимизировано для многожильных и одножильных медных проводов;
• Изоляция: ПВХ, красная - обеспечивает механическую защиту и цветовую идентификацию;
• Максимальный ток: до 19 А - соответствует нагрузкам типичных слаботочных и среднемощных цепей;
• Тип монтажа: обжимной - требует специальных клещей;
• Конструкция втулки: короткая - экономит место в плотных корпусах и щитах;
• Совместимость: подходит для круглых и многожильных проводников.

Совместимость и монтаж

Наконечник кольцевой изолированный устанавливается путём обжима специальными пресс-клещами. Обжим выполняется **поверх изоляции**, чтобы не повредить внутренний контакт. Для этого рекомендуются клещи:
- HT-301 H (арт. 12-3014, 12-3014-4)
- HT-301 N (арт. 12-3116)
- HT-301 W (арт. 12-3021, 12-3021-4)
Не используйте обычные плоскогубцы - это приведёт к плохому контакту и перегреву. Убедитесь, что сечение провода точно попадает в диапазон 0.5–1.5 мм2. Превышение допустимого сечения вызывает риск разрушения изоляции или недостаточного обжима.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности при работе с электропроводкой. Лужёная медь предотвращает окисление, а изоляция из ПВХ выдерживает температуру до +105 C. Отсутствие сертификационных данных в предоставленных сведениях не позволяет указать конкретные международные стандарты (например, IEC 60947 или GOST R МЭК 60947), однако применение материала и конструктивные решения соответствуют общепринятой практике для аналогичных изделий.

Преимущества

• Удобство быстрого подключения и отключения - идеально для сервисного обслуживания;
• Защита от коррозии благодаря лужению - работает в условиях высокой влажности;
• Цветная изоляция (красная) упрощает визуальное различение цепей;
• Короткая втулка позволяет использовать в ограниченном пространстве;
• Стандартный диаметр 8.4 мм совместим с большинством распространённых винтовых клемм.

Ограничения применения

• Не предназначена для проводов сечением более 1.5 мм2 - возможен разрыв изоляции или плохой обжим;
• Не подходит для алюминиевых проводов - материал контакта рассчитан исключительно на медь;
• Не следует использовать в условиях постоянного воздействия открытого огня или температур выше +105 C;
• Запрещено использование без обжима - просто вставлять провод в наконечник нельзя.

Примеры использования

• Подключение двигателей и реле в системах автоматизации;
• Разъёмные соединения на подвижном железнодорожном или автобусном оборудовании;
• Монтаж в распределительных щитах с частым доступом для диагностики;
• Сборка тестового стенда или учебных установок, где нужны регулярные изменения схемы.

Практические советы

• Перед обжимом удалите изоляцию с провода на длину, равную глубине гильзы наконечника - не больше и не меньше;
• Проверьте, что все жилы провода полностью вошли в контактную часть - ни одна не должна торчать;
• После обжима потяните провод - он не должен выскальзывать из наконечника;
• Выбирайте красные наконечники для положительных цепей или для визуального отделения от остальных - это снижает вероятность ошибки при сборке;
• Храните в сухом месте - хотя изоляция ПВХ устойчива к влаге, длительное воздействие воды может повредить её целостность.
