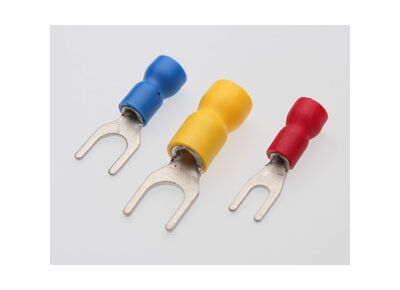

Наконечник кабельный вилочный изолированный НВИ 1.5-4 серия ПРОФИ - 47484 КВТ

Наконечник вилочный кабельный изолированный НВИ 1.5-4 от КВТ - это готовый соединительный элемент для многожильных медных проводов с сечением 1,5 мм2, предназначенный для надёжного и безопасного подключения к винтовым клеммам. Упакован по 100 штук, артикул 47484. Применяется там, где важна скорость монтажа, долговечность контакта и защита от случайного прикосновения.

Назначение и область применения

Наконечник вилочный кабельный изолированный НВИ 1.5-4 используется для оконцевания многопроволочных медных проводов перед подключением к винтовым клеммам. Подходит для установки в распределительных щитах, панелях управления, силовых ящиках, станках, конвейерах и другом оборудовании с винтовыми зажимами. Благодаря изоляции, исключает риск короткого замыкания между соседними клеммами. Особенно удобен при частых переключениях - не требуется полный демонтаж, достаточно ослабить винт.

Технические характеристики

• Номинальное сечение провода: 1,5 мм2
• Диаметр отверстия: 4 мм (соответствует метрической резьбе M4)
• Номинальный ток: 19 А
• Номинальное напряжение: 1000 В (рабочее - до 690 В)
• Материал контактной части: медь марки М1
• Покрытие: электролитическое лужение - улучшает проводимость и защищает от окисления
• Материал изоляции: самозатухающий ПВХ пластикат класса V-0 по UL94
• Цвет изоляции: красный
• Рабочий температурный диапазон: от –10 C до +75 C
• Способ монтажа: опрессовка специальными клещами
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник вилочный кабельный изолированный НВИ 1.5-4 совместим с любыми винтовыми клеммами с резьбой M4. Для монтажа используйте пресс-клещи с матрицей, подходящей для сечения 1,5 мм2. Опрессовка выполняется **поверх** изолирующей манжеты - это обеспечивает герметичность и предотвращает выскальзывание жилы. Внутренние засечки на трубчатой части усиливают механическое сцепление с жилой. Конструкция «Easy Entry» с раструбом позволяет легко ввести многопроволочную жилу даже при слегка рассыпающихся концах.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ (класс горючести V-0 по UL94), что снижает риск распространения пламени. Лужёное покрытие предотвращает окисление меди, сохраняя низкое переходное сопротивление. Температурный режим до +75 C соответствует требованиям для большинства промышленных условий. Соответствие ТУ 3424-001-59861269-2004 гарантирует соответствие российским нормам качества.

Особенности конструкции

• Раструбная форма изоляционной манжеты - облегчает ввод провода, особенно при работе с гибкими многопроволочными жилами
• Незаваренный стыковой шов на контактной трубке - повышает гибкость и снижает риск трещин при изгибе
• Поперечные засечки внутри трубки - обеспечивают повышенную механическую прочность соединения после опрессовки
• Расширенный диапазон опрессовки - допускает небольшие отклонения в диаметре жилы без потери качества соединения

Преимущества

• Готовый к использованию - не нуждается в дополнительной изоляции
• Защита от прикосновений благодаря изолированному корпусу
• Высокая надёжность контакта благодаря лужению и засечкам
• Удобство при обслуживании - можно быстро отсоединить/присоединить без полного демонтажа
• Устойчивость к вибрациям и механическим нагрузкам

Ограничения применения

• Не предназначен для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке
• Работает только при температуре до +75 C - не использовать в местах с высоким нагревом (например, рядом с ТЭНами)
• Максимальное рабочее напряжение - 690 В; применение выше этого значения запрещено
• Не рекомендовано использование в условиях постоянного воздействия открытого огня или химически активных сред

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите
• Завершение проводов от двигателя к частотному преобразователю
• Соединение проводов в системах управления конвейерами
• Обвязка клемм термореле, контакторов, реле времени
• Переключаемые цепи в тестовых стендах - благодаря возможности быстрого отключения

Практические советы

• Выбирайте пресс-клещи с правильным профилем матрицы - для 1,5 мм2 и вилочного типа
• Перед опрессовкой удалите изоляцию точно на длину контактной части - не более 10–12 мм
• Проверьте плотность опрессовки: жила не должна свободно двигаться в наконечнике
• При сборке щита соблюдайте шаг между клеммами - изоляция НВИ 1.5-4 имеет ограниченную ширину, не перекрывает слишком близко расположенные контакты
• Храните в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие воды может снизить срок службы
• Артикул 47484 - всегда проверяйте его при заказе, чтобы получить именно НВИ 1.5-4, а не другие размеры серии
