Наконечник вилочный изолированный 3.2мм 0.5-1.5мм² (НВи 1.5-3 / НВи 1,25-3 SV1.25-3) красный (в упак. 10шт.) | 06-0402-A REXANT MEET

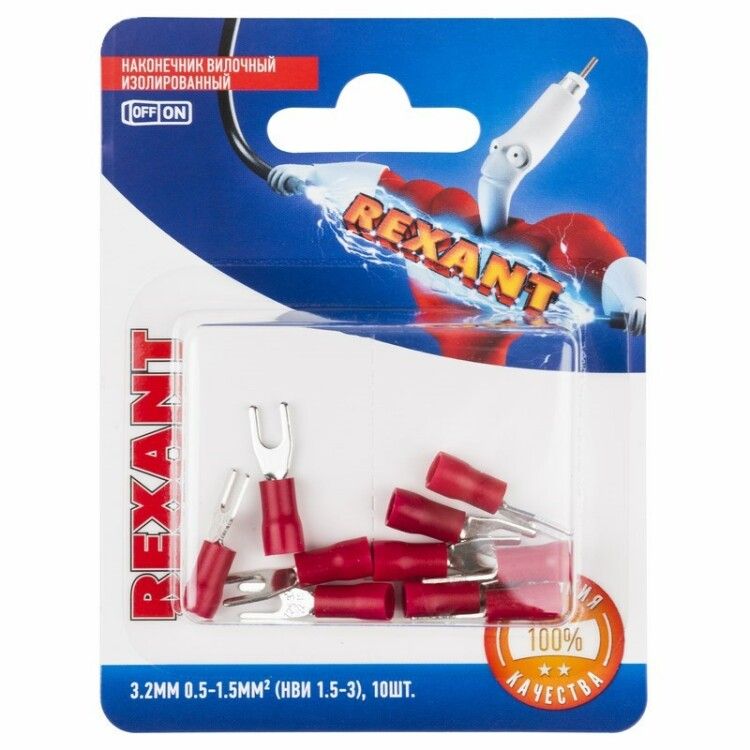

Наконечник вилочный изолированный 3.2 мм 0.5-1.5 мм2 (НВи 1.5-3 / НВи 1,25-3 / SV1.25-3) красный (в упаковке 10 штук) от Rexant - это готовый соединительный элемент для быстрого и надёжного подключения медных проводов к винтовым клеммам. Подходит для частых отключений, особенно там, где требуется мобильность и долговечность контакта.

Назначение и область применения

Наконечник вилочный изолированный применяется для оконцевания многожильных медных проводов сечением 0,5–1,5 мм2. Он обеспечивает быстрое подключение и отключение без полного демонтажа крепления - достаточно ослабить винт, чтобы вынуть вилку. Удобен в местах, где требуется частая перенастройка оборудования: панели управления, тестовые стенды, подвижные механизмы, станки, конвейеры, системы автоматизации.

Технические характеристики

• Материал контакта: медь с лужёным покрытием - повышает corrosion resistance и снижает переходное сопротивление
• Диаметр отверстия: 3,2 мм - совместим с винтами M3, M3,5, M4
• Сечение провода: 0,5–1,5 мм2 - оптимизировано для гибких многожильных проводов
• Максимальный ток: 19 А - при температуре +30C, согласно нормам IEC 60947-7-1
• Изоляция: ПВХ - термостойкая, устойчивая к механическим воздействиям, цвет - красный
• Конструкция втулки: короткая - экономит пространство в плотных распределительных коробках
• Способ монтажа: обжимной - требует специальных клещей
• Упаковка: 10 штук в блистере

Совместимость и монтаж

Наконечник вилочный изолированный (НВи 1.5-3 / SV1.25-3) совместим с любыми винтовыми клеммами с диаметром отверстия 3,2 мм. Для монтажа необходимо использовать пресс-клещи, подходящие по матрице к сечению 0,5–1,5 мм2:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Обжим выполняется через изоляцию - это защищает жилу от перегрева и предотвращает её выпадение. Не используйте плоскогубцы или другие инструменты - это приведёт к плохому контакту и выходу из строя.

Безопасность и стандарты

Наконечник соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Лужёная медь обеспечивает безопасную работу в условиях повышенной влажности. Изоляция ПВХ не распространяет горение и сохраняет целостность до +80 C. Продукт не содержит свинца и фталатов.

Преимущества

• Разъёмный дизайн - позволяет менять провода без откручивания винта полностью
• Лужёный контакт - уменьшает окисление, продлевает срок службы в агрессивной среде
• Ярко-красная изоляция - удобна для цветовой маркировки цепей
• Короткая втулка - занимает меньше места внутри корпуса
• Готовый продукт - исключает необходимость самостоятельного изготовления вилочных наконечников

Ограничения применения

• Не предназначены для одножильных проводов - возможен разрыв жилы при обжиме
• Не рекомендованы для постоянного погружения в воду - IP-класс не указан, изоляция не герметична
• Максимальный ток 19 А действителен при температуре +30 C - при более высоких температурах допустимые нагрузки снижаются
• Не используются с клеммами большего диаметра - риск люфта и нагрева

Примеры использования

• Подключение датчиков на конвейерах - часто перемещаемые участки
• Запитка испытательных стендов - нужна частая замена проводов
• Аварийные кнопки и световые сигнализаторы - требуют быстрого доступа
• Электрошкафы с модульной конструкцией - легко заменить или переориентировать кабель

Практические советы

• Перед обжимом проверьте, что провод полностью вошёл в втулку - не должно быть зазора между изоляцией и металлом
• Выбирайте обжимные клещи с точной матрицей под 0,5–1,5 мм2 - некорректный инструмент вызывает деформацию
• Проверяйте качество обжима: после сборки попробуйте слегка потянуть провод - он не должен выскальзывать
• Для систем с вибрацией дополнительно используйте контргайки или фиксирующие колпачки
• Храните в сухом месте - даже лужёная медь может окисляться при длительном контакте с влагой
