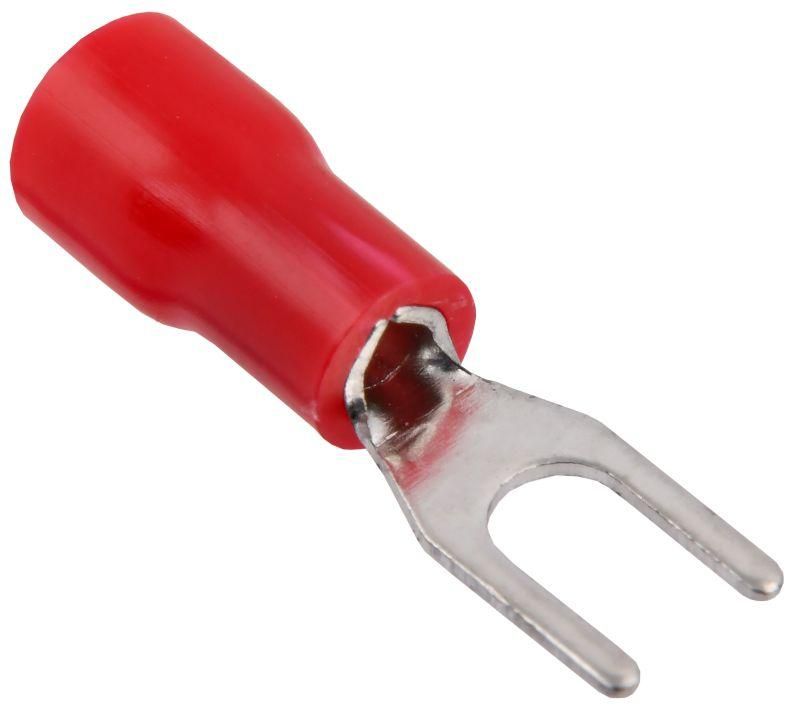

Наконечник НВИ 1,25-3 вилка 0,5-1,5мм (100шт/упак) | UNL10-D15-4-3-G GENERICA IEK

Наконечник НВИ 1,25-3 вилка 0,5-1,5 мм (100 шт/упак) от GENERICA предназначен для надёжного соединения медных проводов с винтовыми зажимами через опрессовку. Этот тип наконечника часто используется в распределительных щитах, пультах управления и силовых цепях, где требуется прочное и долговечное контактирование. Артикул unl10-d15-4-3-g соответствует серии изделий IEK и GENERICA, совместимых с аналогичными стандартами.

Назначение и область применения

Наконечник НВИ 1,25-3 вилка 0,5-1,5 мм (100 шт/упак) применяется для оконцевания многожильных и одножильных медных проводов сечением от 0,5 до 1,5 мм2. Он обеспечивает плотное соединение с винтовыми клеммами диаметром M3. Подходит для установки в электрошкафах, автоматических выключателях, контакторах, реле и других устройствах с винтовым зажимом. Применяется в промышленном оборудовании, системах автоматизации, бытовой электронике и энергообъектах.

Технические характеристики

• Форма контактной площадки: вилочная - позволяет легко заходить под винт и равномерно распределять нагрузку;
• Метрический размер резьбы: M3 - совместим с винтами диаметром 3 мм;
• Материал: латунь - высокая электропроводность и механическая прочность;
• Номинальное сечение провода: 0,5–1,5 мм2 - оптимально для слаботочных и средних токовых цепей;
• Изолированность: да - изолирующая трубка предохраняет от случайного замыкания;
• Защитное покрытие: лужёное - снижает окисление, увеличивает срок контакта;
• Срок службы: 5 лет - при соблюдении условий эксплуатации и температурного режима.

Совместимость и монтаж

Наконечник НВИ 1,25-3 вилка 0,5-1,5 мм (100 шт/упак) требует использования специального пресс-клещей для опрессовки. Не допускается скручивание провода перед установкой - это снижает надёжность соединения. Убедитесь, что диаметр винта в клемме точно соответствует M3. Для правильной установки: зачистите провод на длину, равную глубине гильзы наконечника; вставьте жилу до упора; произведите опрессовку двумя-трёмя ударами клещей. После монтажа проверьте усилие затяжки винта - перегрузка может повредить латунную гильзу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-7-1 и международным нормам для наконечников типа НВИ. Лужёное покрытие препятствует образованию оксидов, снижая риск нагрева и возгорания. Изоляция предотвращает случайное прикосновение к токоведущим частям. Не используйте наконечник в условиях постоянного воздействия открытого пламени или химически активных сред.

Преимущества

• Высокая механическая прочность благодаря латуни - выдерживает вибрацию и частые демонтажи;
• Лужёное покрытие продлевает жизнь контакта в условиях повышенной влажности;
• Изолированный корпус исключает необходимость дополнительной термоусадки или изоленты;
• Удобная форма вилки обеспечивает точную посадку даже в ограниченном пространстве;
• Упаковка по 100 штук экономит время при масштабных работах.

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен электрохимический эффект и разрушение контакта;
• Не рекомендовано применение при токах выше 20 А - превышение может вызвать перегрев;
• Запрещён монтаж без опрессовки - просто вставленный провод не будет надёжно закреплён;
• Не использовать в местах с постоянным погружением в воду - хотя IP-класс не указан, латунь подвержена коррозии при длительном контакте с жидкостью;
• Не подходят для частых отсоединений под нагрузкой - это может деформировать контактную пластину.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой комнате;
• Соединение проводов с клеммами контакторов на конвейерах;
• Монтаж сигнальных цепей в пультах управления станков;
• Установка в распределительных коробках с винтовыми зажимами;
• Обслуживание оборудования с частыми профилактическими осмотрами - удобно отвинчивать и снова затягивать.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - слишком толстый провод не войдёт, слишком тонкий - будет болтаться;
• Выбирайте пресс-клещи с матрицей для 0,5–1,5 мм2 - некорректный инструмент испортит наконечник;
• Храните в сухом месте - даже лужёное покрытие со временем окисляется при высокой влажности;
• При использовании в серийном производстве - отбирайте партии по артикулу unl10-d15-4-3-g, чтобы гарантировать одинаковые параметры;
• Если винт в клемме уже был затянут ранее - проверьте состояние резьбы: износ может потребовать замены клеммы, а не только наконечника.
