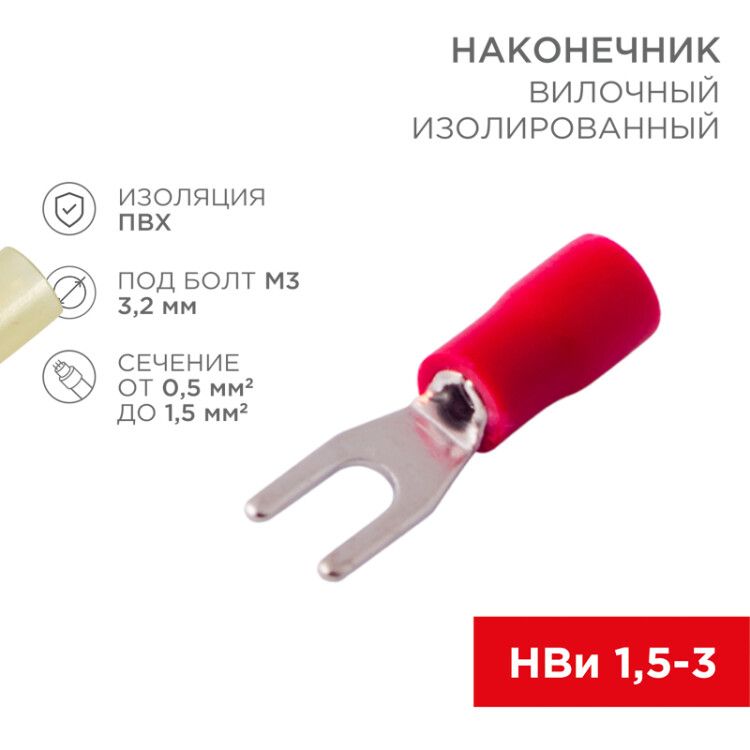

Наконечник вилочный изолированный 3.2 мм 0.5-1.5 мм² (НВи 1.5-3/НВи 1,25-3) красный | 08-0111 REXANT MEET

Наконечник вилочный изолированный 3.2 мм 0.5-1.5 мм2 (НВи 1.5-3 / НВи 1,25-3 / VS 1.25-3) от Rexant - это надёжный элемент для быстрого и безопасного подключения проводов к винтовым зажимам. Он сочетает прочную латунную вилку с изоляцией из ПВХ, обеспечивая удобство монтажа и долговечность даже в условиях повышенной влажности. Артикулы etm08-0111 и 08-0111 соответствуют требованиям для частых переподключений в промышленных системах.

Назначение и область применения

Наконечник вилочный изолированный 3.2 мм 0.5-1.5 мм2 применяется для оконцевания многожильных медных проводов сечением 0,5–1,5 мм2. Его основная задача - обеспечить надёжный, легко разъёмный контакт между проводом и винтовой клеммой. Подходит для оборудования, требующего частого обслуживания: панели управления, станки, конвейеры, щиты автоматики, подвижные части машин. Благодаря изоляции можно работать без отключения питания, снижается риск замыкания.

Технические характеристики

• Диаметр отверстия: 3,2 мм - совместим с винтами M3, M3,5
• Номинальное сечение провода: 0,5–1,5 мм2 - оптимизировано для слаботочных цепей и маломощных устройств
• Максимальный допустимый ток: 19 А - при температуре до +60 C
• Материал контакта: латунь с лужёным покрытием - повышает коррозионную стойкость и проводимость
• Изоляция: ПВХ красного цвета - защищает от случайного касания, предотвращает КЗ
• Форма гильзы: короткая - компактный профиль, подходит для плотных распределительных шкафов
• Способ монтажа: обжимной - требует специальных клещей, не предусматривает пайку

Совместимость и монтаж

Наконечник вилочный изолированный 3.2 мм 0.5-1.5 мм2 монтируется исключительно методом обжима. Для качественного соединения используйте пресс-клещи, подходящие по матрице к типу НВи: HT-301 H (арт. 12-3014, 12-3014-4), HT-301 N (арт. 12-3116), HT-301 W (арт. 12-3021, 12-3021-4). Обжим выполняют через изоляцию - она служит направляющей и не должна быть срезана перед установкой. Убедитесь, что жила полностью вошла в гильзу, а изоляция плотно прилегает к переходу от металла к пластиковому корпусу.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным наконечникам для промышленного использования. Лужёное покрытие снижает окисление, особенно важно при работе в помещениях с высокой влажностью. Цвет изоляции - красный - стандартизирован для сечения 0,5–1,5 мм2, что упрощает визуальный контроль при сборке. Применение в сетях переменного тока до 500 В.

Преимущества

• Удобство сервиса: достаточно ослабить винт, чтобы отсоединить провод - не требуется полный демонтаж
• Защита от поражения током: изоляция покрывает всю зону обжима, исключает доступ к оголённому проводнику
• Стабильность контакта: латунь с лужением сохраняет низкое переходное сопротивление даже после множественных подключений
• Экономия времени: не нужна пайка, не требуется подготовка концов провода - только обжим

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жилы при обжиме
• Работает только с медными проводами - несовместима с алюминием
• Максимальный ток 19 А - не подходит для силовых цепей выше 2,5 кВт при напряжении 220 В
• Не рекомендовано использование в средах с постоянным воздействием масел, растворителей или агрессивных химикатов - ПВХ может деформироваться
• Требуется точный подбор инструмента: некорректный обжим приведёт к плохому контакту или разрушению изоляции

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейерах
• Монтаж кнопок и световой сигнализации в пультах управления
• Частые проверки и замены модулей в распределительных щитах
• Обслуживание оборудования в пищевой, фармацевтической и влажной промышленности

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину гильзы - не больше, не меньше
• Проверьте соответствие сечения провода: слишком толстый провод не войдёт, слишком тонкий - будет болтаться
• Используйте только рекомендованные пресс-клещи - другие инструменты могут повредить изоляцию или не обеспечить герметичный обжим
• После монтажа потяните за провод - он не должен выскальзывать из наконечника
• Храните в сухом месте: хотя изоляция устойчива к влаге, длительное воздействие воды может снизить срок службы
