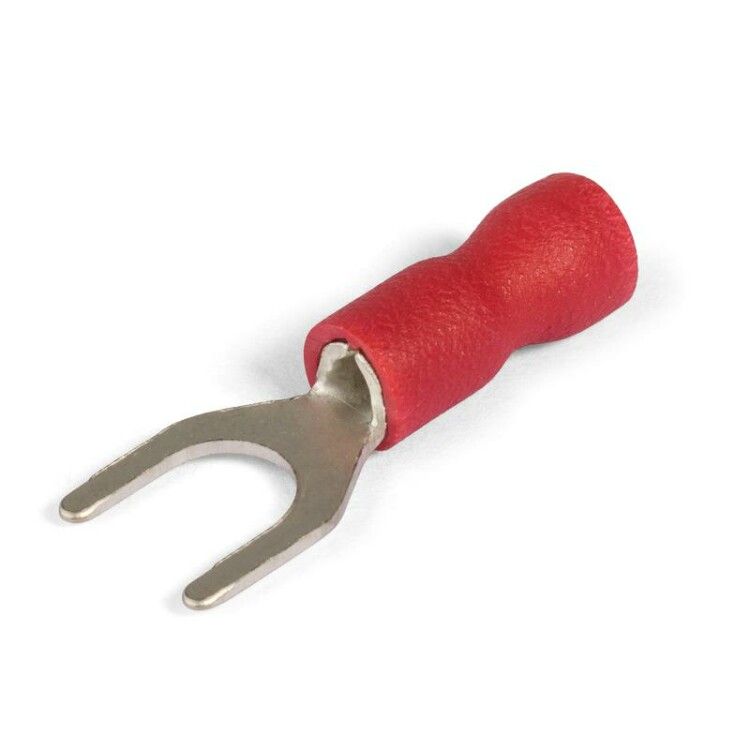

Наконечник кабельный вилочный изолированный НВИ 1.5-3 серия ПРОФИ - 47456 КВТ

Наконечник кабельный вилочный изолированный НВИ 1.5-3 от КВТ - это готовое решение для надёжного и безопасного соединения многопроволочных медных проводов с винтовыми клеммами. Упаковка содержит 100 штук, что удобно для массового монтажа. Артикул 47456 соответствует серии НВИ, предназначенной для профессионального электромонтажа.

Назначение и область применения

Наконечник кабельный вилочный изолированный НВИ 1.5-3 используется для оконцевания многопроволочных медных проводов сечением 0,5–1,5 мм2 перед подключением к винтовым клеммам. Применяется в распределительных щитах, панелях управления, силовых контакторах, автоматических выключателях и других устройствах, где требуется частая замена или переключение проводов. Подходит для промышленного оборудования, систем автоматизации, конвейеров и станков.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5 – 1,5 мм2
• Диаметр отверстия контактной площадки: 3,5 мм
• Номинальный ток: 19 А
• Номинальное напряжение: до 1000 В (по каталогу); фактический максимум - 690 В (по описанию производителя)
• Материал наконечника: медь марки М1 с электролитическим лужением
• Материал изоляции: самозатухающий ПВХ пластикат класса V-0 по UL94
• Температурная стойкость изоляции: до +75 C
• Цвет изоляции: красный
• Способ монтажа: опрессовка специальным инструментом
• Форма контактной площадки: вилочная
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник кабельный вилочный изолированный НВИ 1.5-3 совместим с винтовыми клеммами диаметром 3,5 мм. Для установки необходимо:

• Зачистить изоляцию с конца провода на длину, равную глубине трубчатой части наконечника;
• Вставить провод в наконечник так, чтобы он упёрся в дно;
• Произвести опрессовку - захватывать только металлическую часть, не задевая изоляционную манжету;
• Подключить к клемме через винтовое соединение.

Особенность конструкции «Easy Entry» - раструб изоляции - позволяет легко вводить многожильный провод даже при слегка рассыпающихся концах. Опрессовка возможна поверх изоляции - это исключает повреждение ПВХ-манжеты во время работы.

Безопасность и стандарты

Изоляция выполнена из самозатухающего ПВХ (класс горючести V-0 по UL94), что снижает риск распространения пламени. Температурная стойкость до +75 C обеспечивает работу в условиях нагрева от окружающих элементов. Соответствие ТУ 3424-001-59861269-2004 гарантирует соответствие требованиям российского рынка. Лужёное покрытие предотвращает окисление меди, сохраняя хорошую проводимость и долговечность соединения.

Особенности конструкции

• Раструб изоляции («Easy Entry»): облегчает введение многопроволочного провода, особенно при плохой скрутке или рассыпании жил.
• Поперечные засечки внутри трубки: усиливают механическое сцепление с жилой, предотвращают её проскальзывание после опрессовки.
• Незаваренный стыковой шов: снижает вероятность трещин при деформации, делает конструкцию более гибкой и надёжной.
• Расширенный диапазон сечений (0,5–1,5 мм2): один тип наконечника заменяет несколько, уменьшая количество запчастей на складе.

Преимущества

• Не требует полного демонтажа клеммы - достаточно ослабить винт для замены или перекроссировки провода.
• Защита изоляцией исключает случайное касание токоведущих частей при работе рядом с оборудованием.
• Лужёная медь обеспечивает стабильный контакт и устойчивость к коррозии в условиях повышенной влажности.
• Красный цвет изоляции упрощает визуальную идентификацию фазы или цепи при обслуживании.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - они плохо фиксируются в трубке и могут выпасть при опрессовке.
• Максимальная рабочая температура - +75 C; не использовать в местах с постоянным нагревом выше этого значения (например, рядом с мощными ТЭНами).
• Напряжение не должно превышать 690 В - хотя в характеристиках указано 1000 В, реальный предел по безопасности - 690 В, как указано в описании производителя.
• Не подходят для высокочастотных или импульсных нагрузок - предназначены для переменного тока 50/60 Гц.

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в щите освещения.
• Соединение проводов с клеммами термореле или магнитного пускателя на конвейере.
• Переключение фаз в распределительном щите при модернизации системы.
• Обслуживание панели управления насосной станции с частым доступом.

Практические советы

• Выбирайте опрессовочный инструмент с матрицей, соответствующей размеру наконечника - некорректная опрессовка снижает надёжность соединения.
• Проверьте, чтобы провод полностью вошёл в трубку - недостаточная длина вставки вызывает плохой контакт и перегрев.
• Не используйте этот наконечник для проводов больше 1,5 мм2 - есть риск разрушения изоляции или выхода жилы из-под опрессовки.
• Храните в сухом месте - хоть изоляция герметична, длительное воздействие влаги может повредить лужёное покрытие.
• Артикул 47456 и серия НВИ от КВТ - проверенные решения для массового монтажа; рекомендованы для компаний, работающих с большим количеством точек подключения.
