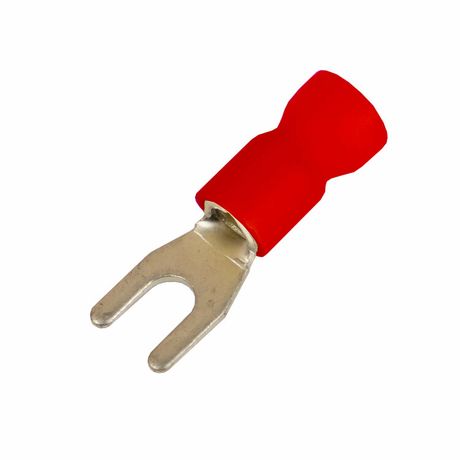

Наконечник вилочный с изолир.фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М3 (д.3,2 мм) (НВИ) | 2A13P-DS-PVC DKC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 0,25–1,5 кв.мм М3 (д.3,2 мм) (НВИ) от DKC предназначен для надёжного соединения проводов с болтовыми зажимами в условиях вибраций и перепадов температур. Артикул 2a13p-ds-pvc используется там, где важна безопасность и долговечность контакта - в автоматизации, станках и распределительных щитах.

Назначение и область применения

Этот наконечник применяется для оконцевания многопроволочных медных и алюминиевых жил в электрических цепях постоянного и переменного тока до 600 В. Подходит для подключения к болтовым клеммам с метрической резьбой М3. Особенно эффективен в средах с механическими нагрузками - на производстве, в транспорте, в системах управления и на оборудовании с частыми включениями/выключениями.

Технические характеристики

• Номинальное сечение провода: 0,5 – 1,5 мм2
• Диаметр отверстия: 3,2 мм (соответствует болту М3)
• Максимальный рабочий ток: 19 А
• Материал контакта: медь марки М1 с луженым покрытием
• Материал изоляции: ПВХ пластикат, класс горючести V0 (UL 94)
• Рабочая температура изоляции: до +85 C
• Цвет изоляции: серый

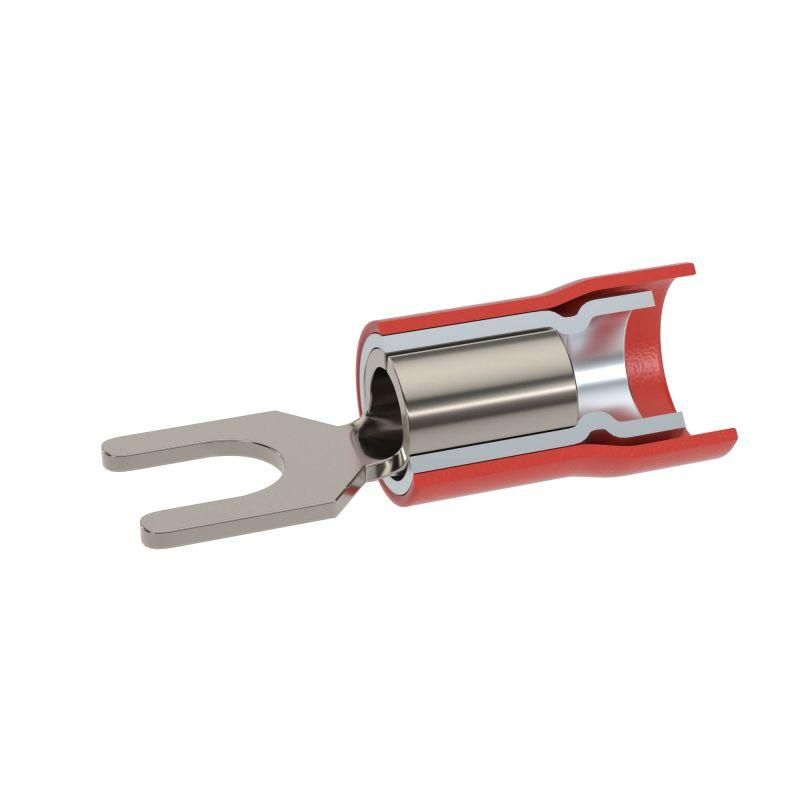

• Тип гильзы: двойная, с радиальными насечками внутри
• Способ монтажа: опрессовка специальным инструментом
• Стандарт: соответствует DIN
• AWG эквивалент: 16

Совместимость и монтаж

Наконечник совместим с любыми клеммами и болтами стандарта M3. Для установки требуется опрессовочный инструмент с матрицей под сечение 0,5–1,5 мм2. Убедитесь, что инструмент правильно отрегулирован - недостаточное давление снижает прочность контакта, избыточное - повреждает изоляцию. Проклеенный фланец удерживается на месте даже при слабом натяжении, что особенно важно при сборке в труднодоступных местах. Наконечник можно использовать с проводами, имеющими лаковую изоляцию - он пробивает её при опрессовке без предварительной зачистки.

Безопасность и стандарты

Изоляция выполнена из самозагасающего ПВХ (класс V0 по UL 94), что снижает риск распространения пламени. Лужёное покрытие предотвращает окисление меди и образование гальванической пары при контакте с другими металлами. Соответствие стандарту DIN гарантирует точность размеров и совместимость с европейским оборудованием. Сертифицирован для работы в условиях повышенной влажности и вибраций.

Преимущества

• Двойная гильза увеличивает площадь контакта и улучшает теплопроводность - снижается нагрев при нагрузке
• Радиальные насечки внутри гильзы обеспечивают плотную фиксацию провода, даже при вибрациях
• Проклеенный фланец исключает смещение изоляции во время монтажа и эксплуатации
• Лужение продлевает срок службы контакта в агрессивных средах
• Серая изоляция легко отличима от других цветов - упрощает идентификацию при обслуживании

Ограничения применения

• Не предназначены для однопроволочных (моножильных) проводов - возможен разрыв жил при опрессовке
• Максимальная температура окружающей среды - +85 C; выше этого значения изоляция теряет форму и прочность
• Не рекомендуется применять в открытых участках с прямым воздействием УФ-излучения - ПВХ со временем хрупнеет
• Запрещено использование с болтами большего диаметра - риск деформации контактной части

Примеры использования

• Подключение двигателей и реле в панелях управления станков
• Соединение проводов в распределительных щитах заводского оборудования
• Электрооборудование в транспорте и на объектах с высокой сейсмичностью
• Автоматизация линий конвейеров, где есть постоянные вибрации
• Системы освещения и контроля в помещениях с повышенной влажностью

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода - используйте только 0,5–1,5 мм2
• Выбирайте инструмент с матрицей, помеченной как “0,5–1,5 мм2” - не подходят универсальные клещи
• Проверяйте качество опрессовки: после монтажа попробуйте потянуть провод - он не должен выскальзывать
• При замене старого наконечника удалите все следы окисления с болта и клеммы - даже маленькая грязь снижает надёжность
• Артикул 2a13p-ds-pvc от DKC хорошо сочетается с комплектующими серии Quadro - удобно собирать единые системы
