Наконечник НBИ1,25-3 вилка 0,5-1,5мм (20 шт) | UNL10-4-D15-4-3 IEK

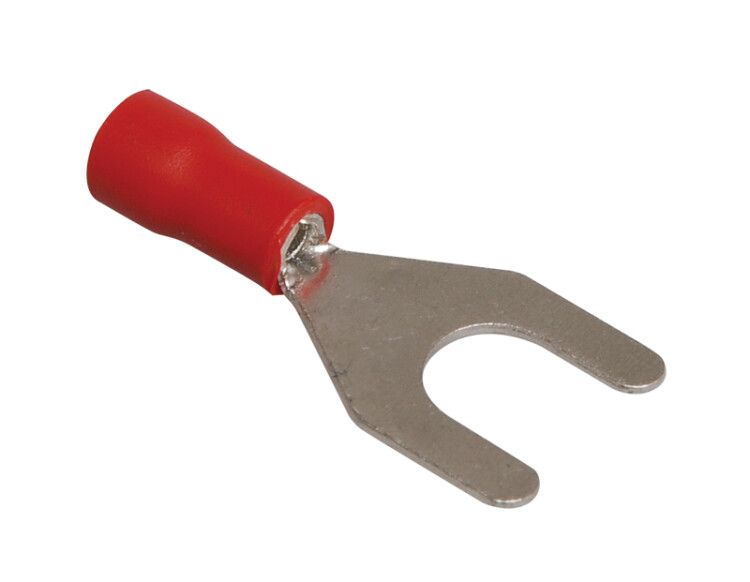

Наконечник НВИ 1,25-3 вилка 0,5-1,5мм (упаковка 20 шт) от IEK - это надёжный вилочный наконечник для оконцевания медных проводов сечением 0,5–1,5 мм2. Он обеспечивает прочное и долговечное соединение через винтовые зажимы, применяется в распределительных щитах, пультах управления и других устройствах с требовательным к контакту монтажом.

Назначение и область применения

Наконечник НВИ 1,25-3 вилка 0,5-1,5мм (упаковка 20 шт) предназначен для оконцевания одножильных и многожильных медных проводов перед подключением к винтовым клеммам. Его используют там, где требуется надёжное, легко проверяемое и многократно разъёмное соединение - например, в силовых цепях, автоматических выключателях, контакторах, реле, панелях управления и оборудовании с частым обслуживанием.

Технические характеристики

• Тип: вилочный наконечник
• Номинальное сечение провода: 0,5 – 1,5 мм2
• Диаметр отверстия: 3 мм - совместим с винтами M3
• Наружный диаметр: 4,3 мм - позволяет установить в стандартные клеммы
• Материал: медь - высокая проводимость и термостойкость
• Покрытие: лужёное - предотвращает окисление, улучшает пайку и контакт
• Изоляция: да - цветная изолирующая трубка (красная) защищает от случайного замыкания
• Способ монтажа: опрессовка - требует специальных клещей
• Гарантия: 36 месяцев

Совместимость и монтаж

Наконечник НВИ 1,25-3 вилка 0,5-1,5мм (упаковка 20 шт) рассчитан на использование с винтовыми клеммами диаметром 3 мм (M3). Для монтажа необходимы инструменты для опрессовки - гидравлические или механические клещи с матрицей под размер 1,25 мм2. Убедитесь, что глубина запрессовки полностью закрывает жилу, не повредив изоляцию. После опрессовки проверьте прочность соединения легким растяжением провода.

Безопасность и стандарты

Наконечник соответствует требованиям к качеству и безопасности, применяемым в электроустановках до 1000 В. Лужёное покрытие снижает риск коррозии, а изолированная форма исключает случайное прикосновение к токоведущим элементам. Гарантия 3 года подтверждает соответствие нормам надёжности для промышленного и коммерческого использования.

Преимущества

• Удобная вилочная форма - легко вставляется и извлекается из клеммника
• Лужёный слой - продлевает срок службы в условиях повышенной влажности
• Цветная изоляция (красная) - упрощает визуальную идентификацию фазы или полярности
• Стандартный диаметр 3 мм - универсальная совместимость с большинством бытовых и промышленных клемм
• Упаковка по 20 шт - экономична для массового монтажа

Ограничения применения

• Не предназначена для многожильных алюминиевых проводов - только медные
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации
• Запрещён нагрев выше температурного класса меди - не допускается перегрузка свыше 1,5 мм2
• Не подходит для пайки - только опрессовка; попытки пайки нарушают целостность покрытия

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой
• Монтаж проводов к клеммам контакторов и реле в системах автоматизации
• Соединение проводов питания с клеммами двигателей, насосов, вентиляторов
• Обслуживание пультов управления станков, конвейеров, освещения

Практические советы

• Выбирайте опрессовочные клещи с точной матрицей под 1,25 мм2 - некорректный инструмент приведёт к плохому контакту
• Перед монтажом удалите изоляцию точно на длину вилки - лишняя изоляция мешает плотному прилеганию
• Проверяйте усилие затяжки винта - переусердствовать нельзя, чтобы не деформировать вилку
• При использовании в серийном производстве - храните упаковку герметично, чтобы сохранить антикоррозийное покрытие
• Наконечник НВИ 1,25-3 вилка 0,5-1,5мм (упаковка 20 шт) от IEK - один из самых распространённых решений в России; всегда есть в наличии и поддерживается сервисом
