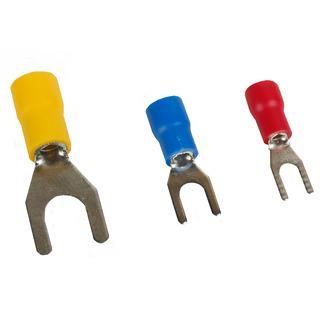

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-3(100шт) | 278055 КЭАЗ

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-3 - это надёжный элемент для оконцевания медных проводов сечением 0,5–1,5 мм2, предназначенный для быстрого и безопасного подключения в винтовых зажимах. Упакован по 100 штук, этот продукт бренда КЭАЗ (Курский электроаппаратный завод) из серии OptiKit T подходит для промышленной автоматизации, распределительных щитов и оборудования с частыми переключениями.

Назначение и область применения

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-3 используется для оконцевания одножильных и многожильных медных проводов, чтобы обеспечить прочный и долговечный контакт в винтовых клеммах. Применяется в системах управления, силовых щитах, станках, конвейерах и других устройствах, где требуется надёжное соединение с возможностью быстрой замены или перекроссировки без полного демонтажа.

Технические характеристики

• Тип: вилочный наконечник
• Номинальное сечение провода: 0,5–1,5 мм2
• Диаметр отверстия: 3 мм - подходит для винтов M3
• Рабочее напряжение: до 400 В (переменный и постоянный ток)
• Материал контакта: медь, лужённая поверхность - улучшает проводимость и защищает от окисления
• Изоляция: PVC, красного цвета - предотвращает случайные замыкания
• Форма гильзы: короткая - компактный профиль для плотной установки
• Рабочий температурный диапазон: от –40 C до +80 C

Совместимость и монтаж

Наконечник вилочный НВИ OptiKit T-V-PVC-1,25-3 совместим с винтовыми клеммами, имеющими диаметр отверстия 3 мм (стандарт M3). Монтаж выполняется путём запрессовки жилы в гильзу с помощью клещей, после чего вилочка вставляется в клемму. Не требует сверления или пайки. Благодаря лужению и качественной изоляции, соединение остаётся стабильным даже при вибрациях и перепадах температур.

Безопасность и стандарты

Наконечник соответствует требованиям к безопасности в электрических цепях до 400 В. Лужёная медь снижает риск нагрева и окисления, а изолирующая оболочка PVC исключает доступ к токоведущим частям. Соответствует общепринятым нормам для промышленного оборудования, хотя сертификаты не указаны в данных - рекомендуется проверять документацию производителя для проектов с обязательным подтверждением соответствия.

Преимущества

• Удобство быстрой замены: можно ослабить винт, вынуть наконечник и вставить новый - без полного демонтажа кабеля
• Защита от коррозии: лужёная медь сохраняет проводимость в условиях повышенной влажности
• Чёткая цветовая маркировка: красная изоляция легко отличается от других типов, ускоряет сборку и обслуживание
• Компактная форма: короткая гильза позволяет использовать в ограниченном пространстве
• Высокая надёжность: оптимальная посадка на жилу и точный диаметр отверстия минимизируют люфт

Ограничения применения

• Подходит только для медных жил - не применяется с алюминием
• Максимальное сечение 1,5 мм2 - нельзя использовать для проводов больше 1,5 мм2, даже если они подходят по диаметру
• Не предназначен для высокочастотных или импульсных нагрузок без дополнительной оценки
• Изоляция PVC теряет эластичность ниже –40 C - не рекомендован для экстремально холодных условий вне диапазона

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления
• Переключаемые цепи на конвейерных линиях
• Замена кабелей в распределительных щитах с частым сервисом
• Обвязка контроллеров, реле и контакторов с винтовыми клеммами M3

Практические советы

• Выбирайте наконечник строго по сечению жилы: 0,5–1,5 мм2 - не используйте для 2,5 мм2, даже если винт M3 кажется подходящим
• При запрессовке используйте специальные клещи - недостаточно или избыточное давление снижает надёжность контакта
• Проверьте глубину входа в клемму: вилочка должна полностью войти, не задевая корпус
• При работе в агрессивной среде (пыль, влага) регулярно осматривайте контакты - лужение защищает, но не делает наконечник герметичным
• Упаковка по 100 штук удобна для массового монтажа - храните в сухом месте, избегайте механических повреждений изоляции
