Наконечник вилочный с изолир.фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М5 (д.5,3 мм) (НВИ) | 2A15P-DS-PVC DKC ДКС

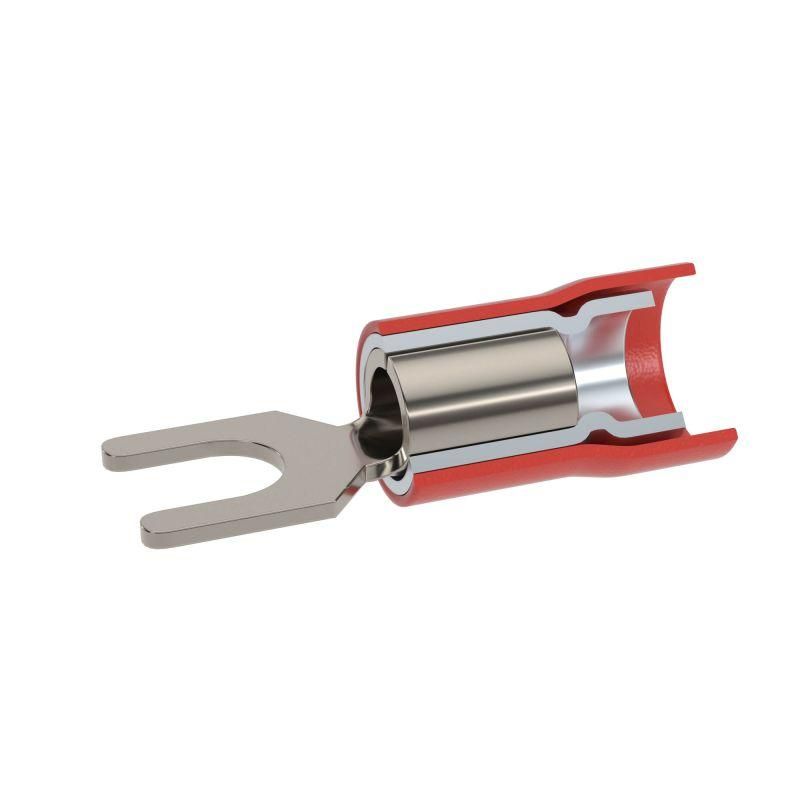

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М5 (д.5,3 мм) (НВИ) от DKC предназначен для надёжного соединения проводов с болтовыми зажимами в распределительных щитах, оборудовании и автоматических системах. Благодаря лужению, двойной гильзе и прочной изоляции НВИ обеспечивает устойчивую работу даже в условиях вибраций и перепадов температур.

Назначение и область применения

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М5 (д.5,3 мм) (НВИ) используется для оконцевания многожильных медных и алюминиевых проводов в электрических цепях постоянного и переменного тока до 600 В. Подходит для подключения к болтовым клеммам с метрической резьбой M5. Применяется в силовых и слаботочных системах: панелях управления, станках, конвейерах, щитах автоматики, энергообъектах и устройствах с высокими требованиями к надёжности соединений.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2 (соответствует AWG 16)
• Диаметр отверстия: 5,3 мм (подходит для болтов/шпилек 3/16 дюйма)
• Размер резьбы: M5
• Материал контакта: медь марки М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, класс горючести V0 (UL 94)
• Рабочая температура изоляции: до +85 C
• Номинальный ток: 19 А
• Тип гильзы: двойная, с радиальными насечками внутри
• Изоляция: проклеенная, цвет серый
• Стандарт: соответствует DIN
• Способ монтажа: опрессовка специальным инструментом

Совместимость и монтаж

Наконечник вилочный с изолированным фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М5 (д.5,3 мм) (НВИ) совместим с любыми клеммами и зажимами, имеющими резьбу M5 и внутренний диаметр 5,3 мм. Для установки требуется опрессовочный инструмент с матрицей для сечения 0,5–1,5 мм2. Убедитесь, что жила полностью вошла в гильзу - после опрессовки изоляция должна плотно прилегать к проводу, а металлическая часть - свободно входить в клемму. Проклеенный фланец предотвращает смещение изоляции при затяжке.

Безопасность и стандарты

• Соответствует стандарту DIN
• Класс горючести изоляции V0 по UL 94 - самозатухающий материал
• Лужение исключает гальваническую коррозию при контакте с другими металлами
• Изоляция устойчива к воздействию масла, бензина и большинства бытовых химикатов
• Рекомендован для защиты от случайного прикосновения - фланец покрывает клемму полностью

Преимущества

• Двойная гильза увеличивает площадь контакта и снижает риск нагрева при нагрузке
• Радиальные насечки внутри гильзы обеспечивают механическую фиксацию жилы без проскальзывания
• Проклеенная изоляция не сдвигается при монтаже и сохраняет герметичность
• Серый цвет изоляции позволяет легко отличить от других типов наконечников
• Улучшенная виброустойчивость - идеально для оборудования с частыми колебаниями
• Подходит для лаковой изоляции проводов - не повреждает защитный слой при опрессовке

Ограничения применения

• Не предназначены для однопроволочных (монолитных) жил - возможна трещина в проводе при опрессовке
• Рабочая температура выше +85 C недопустима - изоляция теряет форму и прочность
• Запрещено использовать с резьбами больше M5 - отверстие 5,3 мм не позволит затянуть болт M6
• Не рекомендуется применять в средах с постоянным воздействием открытого пламени или сверхвысоких температур (>100 C)
• Не подходят для внешней установки без дополнительной защиты - ПВХ не рассчитан на УФ-излучение

Примеры использования

• Подключение двигателей к частотному преобразователю через клеммную колодку M5
• Соединение проводов питания в щите управления станком с ЧПУ
• Фиксация заземления на корпусе оборудования с вибрационными нагрузками
• Электромонтаж в пищевой промышленности - изоляция устойчива к мойкам и моющим средствам
• Аппараты в регионах с сейсмической активностью - двойная гильза снижает риск разрыва связи при толчках

Практические советы

• Выбирайте опрессовщик с точной матрицей - некорректное давление приведёт к плохому контакту или повреждению изоляции
• Перед монтажом проверьте, чтобы жила была чистой и не имела следов окисления - особенно важно для алюминиевых проводов
• При использовании в щитах с множеством соединений - группируйте одинаковые по цвету и сечению НВИ для удобства обслуживания
• Не используйте этот наконечник вместо трубчатого - он не подходит для клемм с зажимом типа “пружинный”
• Проверяйте соответствие сечения провода: 0,25 мм2 - минимальное, 1,5 мм2 - максимальное; выход за границы снижает безопасность
• DKC (ДКС) рекомендует всегда использовать оригинальные инструменты - совместимые с серией Quadro для гарантированного качества соединения
