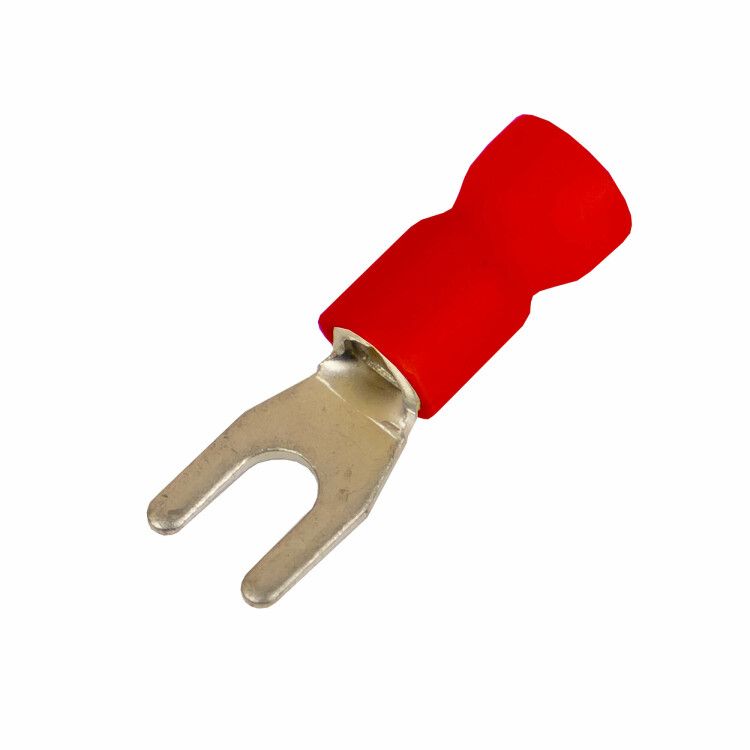

Наконечник вилочный с изолир.фланцем ПВХ легкий ввод жилы 0.25-1.5кв.мм М3 d3.2мм (НВИ) (уп.100шт) DKC 2A13P-EE-PVC ДКС

Наконечник вилочный с изолированным фланцем ПВХ, легкий ввод жилы, 0,25-1,5 кв.мм, диаметр 3,2 мм (НВИ) от DKC (ДКС) - это надёжный компонент для оконцевания медных жил в электрических соединениях. Артикул 2a13p-ee-pvc предназначен для быстрого и безопасного подключения проводов в устройствах с резьбовым зажимом M3, особенно там, где важна защита от внешних воздействий и частая замена соединений.

Назначение и область применения

Наконечник вилочный с изолированным фланцем ПВХ используется для оконцевания одножильных и многопроволочных медных проводов сечением 0,5–1,5 мм2. Подходит для создания временных или часто переподключаемых соединений в распределительных щитах, пультах управления, оборудовании автоматизации и силовых цепях до 600 В. Применяется в системах с переменным и постоянным током, где требуется удобство демонтажа и защита от случайного прикосновения к токоведущим частям.

Технические характеристики

• Тип: вилочный наконечник с изолированным фланцем
• Номинальное сечение жилы: 0,5–1,5 мм2 (совместим с AWG 16)
• Диаметр отверстия: 3,2 мм
• Размер резьбы: М3
• Номинальный ток: 19 А
• Материал контакта: медь М1, лужённая поверхность
• Материал изоляции: ПВХ пластикат, серый цвет
• Способ монтажа: опрессовка
• Изоляция: полностью закрывает корпус, исключает доступ к токоведущим элементам
• Стандарт: соответствует DIN
• Функция: проклеенный фланец для герметичности и удержания на месте

Совместимость и монтаж

Наконечник вилочный с изолированным фланцем ПВХ, легкий ввод жилы, 0,25-1,5 кв.мм, диаметр 3,2 мм (НВИ) совместим с болтовыми зажимами стандарта М3. Для установки используйте пресс-клещи с матрицей для вилочных наконечников сечением 0,5–1,5 мм2. Обжим выполняйте равномерно, чтобы не деформировать изоляцию. Убедитесь, что жила полностью вошла в гильзу - благодаря форме EasyEnter она легко вводится даже при наличии множества проволочек. После опрессовки проверьте прочность соединения легким рывком.

Безопасность и стандарты

Изолированный фланец предотвращает случайное прикосновение к токоведущим частям, снижая риск поражения электрическим током. Наконечник соответствует требованиям DIN, что гарантирует соответствие европейским нормам безопасности. Лужёное покрытие защищает медь от окисления, сохраняя хорошую проводимость даже в условиях повышенной влажности. Проклеенный фланец дополнительно препятствует попаданию пыли и влаги внутрь соединения.

Преимущества

• Удобный ввод жилы благодаря раструбной форме EasyEnter - не требует точной подготовки провода
• Зазубрины внутри гильзы обеспечивают высокую механическую прочность после опрессовки
• Изолированный фланец исключает необходимость в дополнительной термоусадке или изолирующей ленте
• Лужёная медь устойчива к коррозии, продлевает срок службы соединения
• Серый цвет изоляции позволяет легко отличать этот тип от других наконечников
• Подходит для жил с лаковой изоляцией - не требует удаления лакового слоя перед монтажом

Ограничения применения

• Не применяется для жил сечением менее 0,5 мм2 или более 1,5 мм2 - возможен перегрев или плохой контакт
• Не рассчитан на нагрузки выше 19 А - превышение тока вызывает нагрев и выход из строя
• Не предназначен для открытых улиц или помещений с агрессивными химическими средами - ПВХ не выдерживает растворителей и масел
• Не рекомендован для мобильных устройств с постоянными вибрациями без дополнительной фиксации - возможно ослабление контакта

Примеры использования

• Подключение двигателей и реле в панелях управления станков
• Электрооборудование конвейерных линий с частым обслуживанием
• Сборка распределительных шкафов в пищевой и фармацевтической промышленности
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Обслуживание оборудования с частой заменой модулей - например, в тестовых стендах

Практические советы

• Перед монтажом проверьте, что диаметр жилы соответствует заявленному диапазону - слишком толстые жилы могут повредить гильзу
• Используйте только подходящие клещи для опрессовки - некорректный инструмент приведёт к плохому контакту
• При работе с многопроволочными жилами не обрезайте лишние проволочки - они должны остаться внутри гильзы
• Проверяйте плотность обжима: если изоляция треснула или видны проволочки - замените наконечник
• Артикул 2a13p-ee-pvc от DKC совместим с другими изделиями серии Quadro - можно использовать в единой системе сборки
• Храните в сухом месте - влага может снизить эффективность проклеенного фланца
