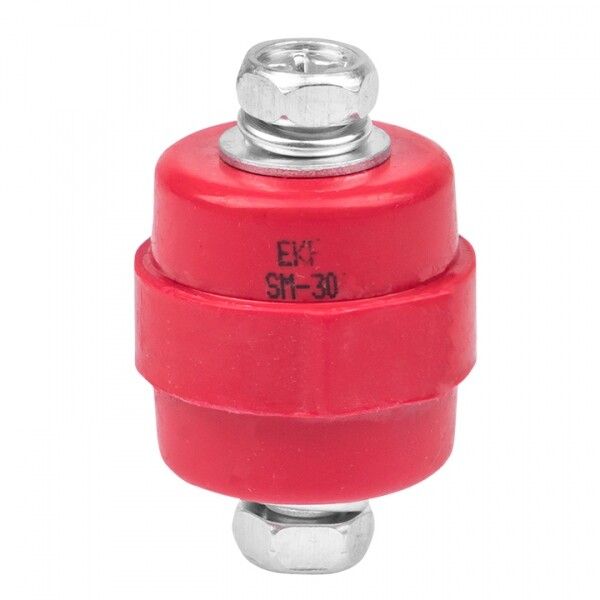

Изолятор шинный SM-30 бочонок - plc-sm-30 EKF

Изолятор шинный SM-30 380А 8кВ от EKF PROxima предназначен для надёжной фиксации и электрической изоляции токопроводящих шин в силовых шкафах. Этот изолятор обеспечивает безопасную передачу тока до 380 А при рабочем напряжении 380 В, сохраняя целостность цепи даже в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Изолятор шинный SM-30 380А 8кВ используется для крепления медных или алюминиевых шин внутри распределительных щитов, панелей управления и силовых ящиков. Он предотвращает случайные замыкания между шиной и металлическим корпусом, обеспечивая изоляцию на уровне 8 кВ. Применяется в системах распределения энергии на предприятиях, в промышленном оборудовании, на конвейерах и в автоматизированных линиях.

Технические характеристики

• Номинальное напряжение: 380 В
• Максимальный номинальный ток: 380 А
• Испытательное напряжение: 8 кВ (для проверки прочности изоляции)
• Материал: полиэстер - устойчив к перегреву, химическим воздействиям и старению
• Наружный диаметр: 32 мм
• Метрический размер резьбы: М8
• Тип крепления: болтовое
• Способ монтажа: через монтажную плату или стенку шкафа
• Цвет: красный - визуальное отличие от других элементов, удобство идентификации
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Изолятор шинный SM-30 380А 8кВ совместим со шинами прямоугольного сечения, соответствующими по габаритам и токовой нагрузке. Для установки требуется болт M8 и шайба - они входят в комплект. Монтаж выполняется следующим образом:

• Болт проходит через отверстие в монтажной плате или корпусе шкафа
• На болт надевается изолятор, затем шина
• Закручивается гайка, плотно фиксируя шину без деформации

Убедитесь, что толщина монтажной пластины позволяет полностью закрутить гайку без зазора. Не используйте изолятор на поверхностях с острыми кромками - возможна повреждение материала.

Безопасность и стандарты

Изолятор SM-30 380А 8кВ соответствует требованиям безопасности для оборудования низкого напряжения. Его испытательное напряжение 8 кВ гарантирует отказоустойчивость при импульсных перенапряжениях. Произведён в соответствии с внутренними стандартами EKF PROxima, обеспечивающими долговременную работу в промышленной среде.

Преимущества

• Высокая механическая прочность полиэстера - выдерживает вибрации и ударные нагрузки
• Стабильные изоляционные свойства при температуре от -40C до +125C
• Ярко-красный цвет упрощает визуальный контроль и диагностику
• Комплектация болтом и шайбой исключает необходимость докупать крепёж
• Длительный срок службы - 7 лет гарантии

Ограничения применения

• Не предназначена для наружной установки - материал не защищён от УФ-излучения
• Не рекомендуется использовать в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Подходит только для стационарного крепления; не рассчитана на движущиеся или гибкие шины
• Максимальный ток 380 А - не следует применять для шин с током выше этого значения

Примеры использования

• Крепление фазных шин в распределительном щите 400 В
• Изоляция шин в частотных преобразователях
• Фиксация шин в сварочных аппаратах и прессах
• Сборка силовых панелей в пищевой и фармацевтической промышленности

Практические советы

• Перед монтажом проверьте, чтобы поверхность, куда крепится изолятор, была ровной и чистой - грязь снижает контакт и увеличивает риск нагрева
• Не затягивайте гайку слишком сильно - это может треснуть полиэстер
• При использовании нескольких изоляторов SM-30 380А 8кВ соблюдайте минимальное расстояние между соседними шинами - согласно нормам ПУЭ, не менее 20 мм при 380 В
• Для систем с высокой вибрацией дополнительно используйте пружинные шайбы
• Изолятор SM-30 380А 8кВ от EKF PROxima легко заменяется - достаточно открутить один болт, не демонтируя всю шинную группу
