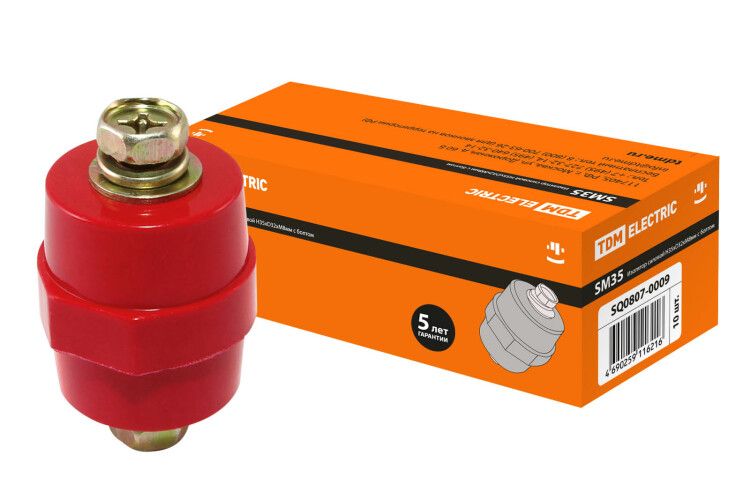

Изолятор SM35 силовой H35xD32xM8мм с болтом | SQ0807-0009 TDM

Изолятор силовой SM35 H35xD32xM8мм с болтом от TDM ELECTRIC предназначен для механического крепления и электроизоляции проводящих элементов в компактных распределительных устройствах. Армированный стекловолокном пластик и встроенный метрический болт обеспечивают надёжную фиксацию и устойчивость к высокой нагрузке.

Назначение и область применения

Изолятор силовой SM35 H35xD32xM8мм с болтом используется для установки шин, кабельных выводов и других токоведущих частей внутри НКУ (напольных коммутационных устройств) — например, в щитах управления, ящиках автоматики или распределительных пунктах. Он обеспечивает электрическую изоляцию между токоведущими элементами и металлическим корпусом, предотвращая замыкание на землю.

Технические характеристики

• Высота: 35 мм
• Наружный диаметр: 33 мм
• Метрический размер болта: М8
• Максимальный номинальный ток: 0,01 А — ограниченная пропускная способность, предназначено исключительно для крепления, не для передачи значительной мощности
• Материал корпуса: BMC (Bulk Mould Composite) — термореактивный композит на основе стекловолокна и эпоксидной смолы
• Армирование: внутренняя латунная гайка для прочного крепления болта

Совместимость и монтаж

Изолятор силовой SM35 H35xD32xM8мм с болтом совместим с болтами М8 и стандартными отверстиями в металлических панелях толщиной до 4–5 мм. Для монтажа:

• Проденьте болт через отверстие в корпусе оборудования
• Закрутите гайку снизу — она уже встроена в изолятор, дополнительные детали не требуются
• Не затягивайте сверх меры: перегрузка может повредить пластиковую основу
• Посадочный диаметр 33 мм требует соответствующего отверстия в панели — проверьте соответствие перед установкой

Безопасность и стандарты

Материал BMC соответствует требованиям к диэлектрикам для электротехники. Применение в соответствии с ГОСТ Р 50030.2 и IEC 60947-1 допускается при соблюдении условий по току и температуре. Устройство не рассчитано на работу в условиях повышенной влажности без защиты корпуса.

Преимущества

• Встроенная латунная гайка исключает необходимость дополнительного крепления — снижает время монтажа
• BMC-материал устойчив к нагреву, химическим воздействиям и механическим нагрузкам
• Стабильная изоляционная прочность даже при длительной эксплуатации
• Форма и размер позволяют использовать в плотно укомплектованных щитах

Ограничения применения

• Максимальный ток 0,01 А — нельзя применять как токоведущий элемент; только как изолирующий крепёж
• Не рекомендован для открытых площадок без герметизации — материал не имеет IP-защиты
• Работает в температурном диапазоне, указанном производителем (не уточнён — требуется проверка документации на конкретную партию)
• Не подходит для циклических ударных нагрузок — возможна трещина в композите

Примеры использования

• Крепление медной шины к стенке металлического щита в системе управления насосной станцией
• Фиксация кабельного ввода в распределительном пункте с контролируемым уровнем тока
• Изолирующая опора для сигнальных проводов в автоматических пультах

Практические советы

• Перед установкой проверьте, что болт М8 не выступает за нижнюю плоскость изолятора — это может вызвать КЗ при контакте с корпусом
• Если нужна более высокая изоляционная прочность — используйте изоляторы с увеличенным воздушным зазором, так как этот тип рассчитан на базовые условия
• Не применяйте в средах с маслом, растворителями или агрессивными парями — BMC может деградировать
• Для массового монтажа закупайте сразу несколько единиц — артикул sq0807-0009 часто встречается в запасных комплектах для ремонта НКУ
