Изолятор силовой SM30-(М8) | 143251 КЭАЗ

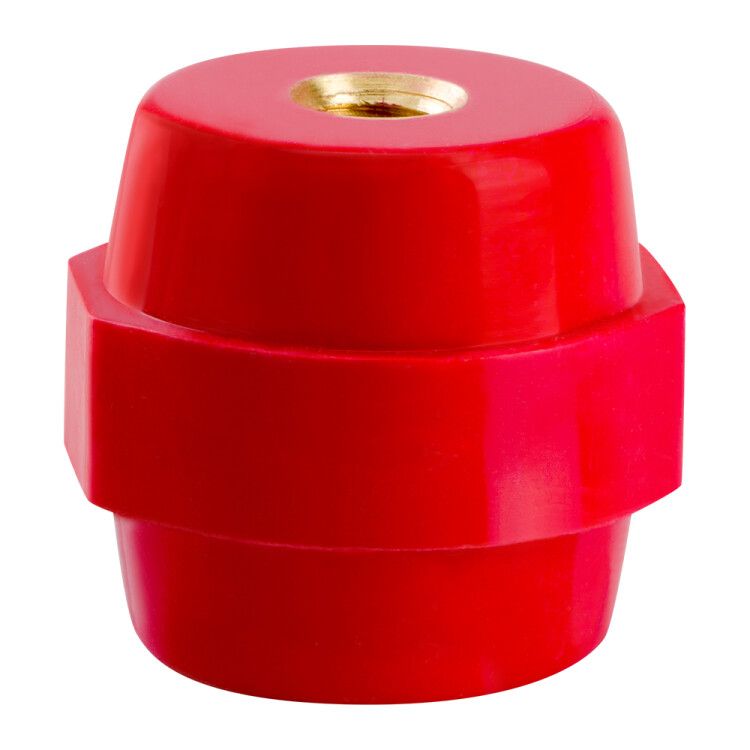

Изолятор силовой SM30-(М8) от КЭАЗ предназначен для надёжного крепления и электрической изоляции токоведущих шин в силовых щитах. Артикул 143251 обеспечивает совместимость со стандартными системами сборки НКУ и соответствует ГОСТ Р 50827.

Назначение и область применения

Изолятор силовой SM30-(М8) используется для фиксации медных или алюминиевых токоведущих шин внутри силовых щитов, распределительных устройств и боксов. Он предотвращает случайные замыкания между шиной и металлическим корпусом оборудования, обеспечивая безопасную передачу электроэнергии. Применяется в промышленных щитах на заводах, в системах автоматизации, на насосных станциях и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Тип изделия: изолятор силовой
• Метрическая резьба: М8 - позволяет закрепить шину болтом стандарта M8
• Нормативный документ: ГОСТ Р 50827 (соответствует МЭК 670)
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Артикул: 143251

Совместимость и монтаж

Изолятор SM30-(М8) совместим с токоведущими шинами, имеющими отверстия под болт М8. Для монтажа:

• Закрепите изолятор на металлическом корпусе щита через отверстие в его основе - используйте болт или самонарезающий винт подходящего диаметра.
• На верхнюю резьбу М8 навинчивается гайка с шайбой, к которой крепится шина.
• Не допускается перегрузка резьбы - момент затяжки должен соответствовать нормам для М8 (не более 10–12 Нм).
• Изолятор рассчитан на работу в условиях внутренней установки - не предназначен для улицы или влажных сред вне щита.

Безопасность и стандарты

Изолятор силовой SM30-(М8) соответствует ГОСТ Р 50827 (эквивалент МЭК 670), что гарантирует испытанную электрическую прочность, термостойкость и механическую устойчивость. Сертифицирован для использования в сетях до 1000 В переменного тока и 1500 В постоянного тока. Произведён из высоконадёжного диэлектрического материала, устойчивого к нагреву и старению.

Преимущества

• Жёсткое крепление шины - исключает вибрацию и люфт, снижающие контактное давление.
• Высокая пробивная напряжение изоляционного материала - защищает от скачков потенциала.
• Стандартная резьба М8 - совместима с большинством промышленных шин и крепёжных элементов.
• Подтверждённая долговечность - рекомендовано к применению в серийном проектировании («Рекомендованный проектный ассортимент: Да»).

Ограничения применения

• Не предназначена для внешней установки - не имеет защиты IP и не выдерживает воздействие осадков, УФ-излучения или температур ниже -25C.
• Не использовать с шинами толще 10 мм - возможна деформация или повреждение изолятора при чрезмерной нагрузке.
• Не подходит для цепей выше 1000 В переменного тока - требуются специализированные изоляторы повышенной классификации.

Примеры использования

• Крепление медной шины 10x6 мм к корпусу щита управления станком.
• Фиксация алюминиевой шины в распределительном щите на производстве.
• Сборка силового модуля в боксе системы аварийного питания.
• Монтаж в щитах с частотным регулированием двигателей - где важна стабильность контактов.

Практические советы

• Перед монтажом проверьте, чтобы поверхность корпуса была чистой и не имела острых кромок - они могут повредить изоляцию.
• Используйте плоские шайбы под головку болта и гайку - это равномерно распределит нагрузку и продлит срок службы.
• При компоновке нескольких изоляторов соблюдайте минимальный зазор между соседними шинами - согласно нормам ПУЭ, не менее 20 мм для 690 В.
• Для удобства сборки можно заранее подготовить наборы: один изолятор + две гайки + две шайбы - так быстрее собирать несколько точек крепления.
• Артикул 143251 - единственный вариант в серии SM30 с резьбой М8; другие модели этой серии имеют резьбу М6 или М10 - не путайте!
