Изолятор шинный SM-35 бочонок - plc-sm-35 EKF

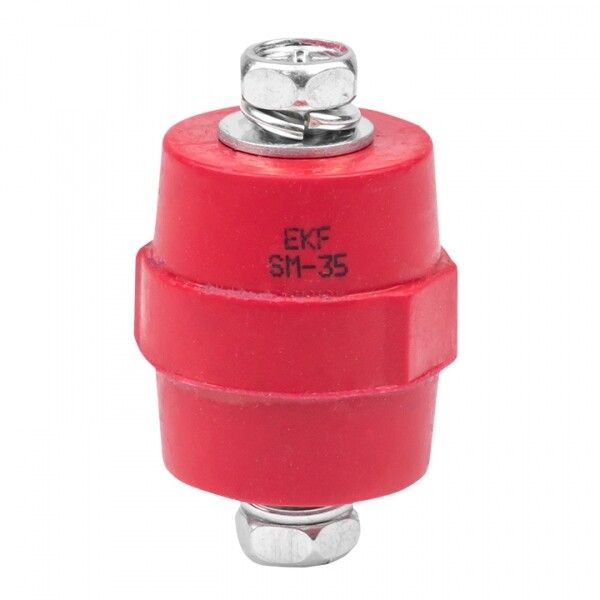

Изолятор шинный SM-35 380А 10кВ от EKF PROxima предназначен для надёжной фиксации и электрической изоляции токопроводящих шин в силовых шкафах. Этот изолятор обеспечивает безопасную передачу тока до 380 А при рабочем напряжении 380 В, сохраняя целостность цепи даже в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Изолятор шинный SM-35 380А 10кВ используется для крепления медных или алюминиевых шин внутри распределительных щитов, панелей управления и силовых ящиков. Он предотвращает случайные контакты между токоведущими элементами и металлическим корпусом, снижая риск замыканий и поражения током. Применяется в системах распределения энергии на предприятиях, в промышленном оборудовании и автоматизированных линиях.

Технические характеристики

• Номинальное напряжение: 380 В
• Максимальный номинальный ток: 380 А
• Материал: полиэстер — устойчив к перегреву, химическим воздействиям и старению
• Наружный диаметр: 32 мм
• Метрический размер резьбы: М8
• Цвет: красный — визуально выделяет зону под напряжением
• Тип крепления: болтовое
• Способ монтажа: через монтажную плату или стенку корпуса
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Изолятор шинный SM-35 380А 10кВ крепится с помощью болта и шайбы, которые входят в комплект. Болт проходит через отверстие в изоляторе и закручивается в резьбу монтажной пластины или корпуса. Шина фиксируется сверху с помощью гайки и контактной площадки. Убедитесь, что толщина монтажной плиты позволяет плотно затянуть соединение без деформации изолятора. Диаметр отверстия в плите должен соответствовать наружному диаметру 32 мм.

Безопасность и стандарты

Изолятор SM-35 380А 10кВ изготовлен из самозагасающего полиэстера, соответствует требованиям безопасности для оборудования до 1000 В переменного тока. Несмотря на указание “10 кВ” в названии, рабочее напряжение устройства — 380 В; это обозначение связано с испытательным напряжением, применяемым при сертификации. Не предназначена для работы выше 380 В.

Преимущества

• Высокая механическая прочность материала — выдерживает вибрацию и ударные нагрузки
• Устойчивость к нагреву — не теряет форму при длительной работе при максимальном токе
• Ярко-красный цвет — улучшает визуальный контроль и сигнализирует о наличии напряжения
• Стандартный метрический размер резьбы M8 — совместим с большинством крепёжных решений
• Длительная гарантия — 84 месяца подтверждает долговечность конструкции

Ограничения применения

• Не использовать вне закрытых щитов — отсутствует защита IP, не рассчитан на открытые условия
• Запрещено превышать номинальный ток 380 А — возможен перегрев и повреждение изоляции
• Не применять для крепления шин с внешним диаметром более 32 мм — изолятор не обеспечит достаточного зазора
• Не рекомендуется для постоянного погружения в жидкости или высокой влажности без дополнительной герметизации

Примеры использования

• Фиксация медных шин в распределительных щитах промышленных станков
• Изолирующие опоры для шин в системах UPS и ИБП
• Подключение силовых кабелей к шинопроводам в цехах с высокой запылённостью
• Сборка панелей управления для конвейерных линий с частотными преобразователями

Практические советы

• Перед установкой проверьте соответствие диаметра шины внутреннему каналу изолятора — он должен свободно проходить, но не болтаться
• Затягивайте болт равномерно, чтобы не треснула изоляция; используйте динамометрический ключ, если доступен
• При групповой установке нескольких изоляторов соблюдайте минимальный шаг между ними — не менее 50 мм, чтобы исключить поверхностные пробои
• Для удобства обслуживания располагайте изоляторы так, чтобы гайки и болты были легко доступны
• SM-35 380А 10кВ от EKF PROxima — один из самых распространённых вариантов в промышленной практике; выбирайте его, когда нужна надёжность и стандартизированное решение
