Изолятор шинный плоский ИШП для шин 5 и 10 мм 270 | SQ0807-0019 TDM

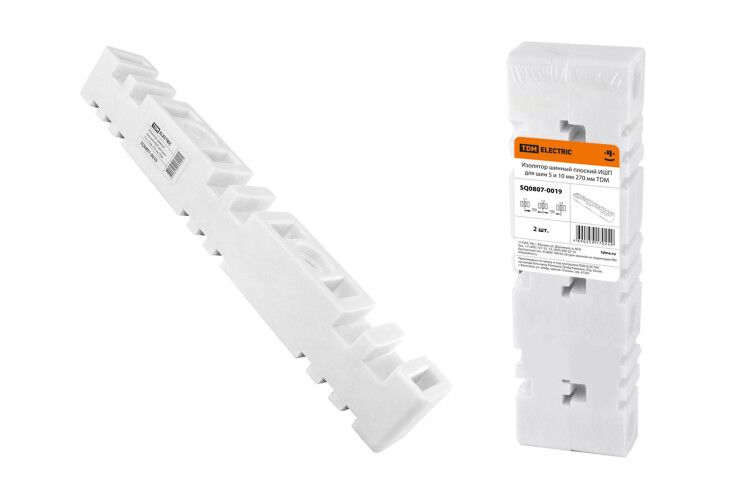

Изолятор шинный плоский ИШП для шин 5 и 10 мм 270 мм от TDM ELECTRIC (артикул sq0807-0019) предназначен для фиксации и электрической изоляции медных или алюминиевых шин в распределительных устройствах. Его плоская форма и компактные габариты позволяют использовать его в плотных сборках без увеличения габаритов щита.

Назначение и область применения

Изолятор шинный плоский ИШП для шин 5 и 10 мм 270 мм применяется при сборке нормируемых комбинированных устройств (НКУ): силовых щитов, распределительных пунктов, ячеек КРУ и других систем, где требуется надёжная изоляция шин от металлических корпусов и друг от друга. Подходит для установки внутри панелей, где важна минимизация занимаемого пространства.

Технические характеристики

• Длина изолятора: 270 мм
• Поддерживаемые толщины шин: 5 мм и 10 мм
• Расстояние между шинами: 100 мм - обеспечивает безопасную изоляцию при напряжении до 1000 В переменного тока
• Количество полюсов: 3 - позволяет одновременно изолировать три параллельные шины
• Метрический размер болта: M10 - совместим с болтами диаметром 10 мм для крепления шин
• Максимальный номинальный ток: 0,01 А - указывает на то, что изолятор не рассчитан на передачу тока; он служит исключительно для механической фиксации и изоляции

Совместимость и монтаж

Изолятор шинный плоский ИШП для шин 5 и 10 мм 270 мм устанавливается через отверстия в основании шин и крепится болтом M10 к металлической раме или стенке щита. Шины зажимаются сверху с помощью гаек и шайб. Убедитесь, что посадочное отверстие в шине соответствует диаметру болта M10. Для правильной работы важно соблюдать шаг между изоляторами - рекомендуется не более 800–1000 мм, чтобы предотвратить прогиб длинных шин.

Безопасность и стандарты

Материалы изолятора - армированный стекловолокном полиэстер и эпоксидно-стеклотканевый состав - обеспечивают высокую электроизоляционную прочность и устойчивость к перегреву. Хотя явного указания стандарта нет, материалы соответствуют требованиям ГОСТ Р 50030.2 и IEC 61439 для изоляционных элементов в НКУ. Примечание: изолятор не предназначен для эксплуатации во взрывоопасных средах или при температуре выше +60 C.

Преимущества

• Высокая механическая жесткость благодаря армированному стекловолокну - выдерживает нагрузки от тяжёлых шин
• Эпоксидное покрытие защищает поверхность от влаги и химических воздействий
• Плоская форма снижает риск задевания соседних элементов при обслуживании
• Стандартная длина 270 мм оптимальна для типовых решений с трёхполюсными шинами

Ограничения применения

• Не предназначена для токов выше 0,01 А - не используется как проводящий элемент
• Не допускается применение в условиях постоянной влажности выше 95 % без дополнительной защиты
• Запрещено использование при температурах ниже –25 C и выше +60 C - материал теряет прочность
• Не подходит для шин толщиной менее 5 мм или более 10 мм - возможен люфт или недостаточное прижатие

Примеры использования

• Фиксация трёхфазных медных шин в щите управления насосной станцией
• Изолирование входных шин в распределительном пункте 400 В
• Сборка шинопровода в автоматизированной линии производства
• Установка в ячейках КРУ с вертикальным расположением шин

Практические советы

• Перед монтажом проверьте, что шины имеют отверстия диаметром не менее 11 мм для свободного прохода болта M10
• Используйте пружинные шайбы при затяжке - они компенсируют тепловое расширение шин
• Не затягивайте болты слишком сильно - это может вызвать растрескивание материала изолятора
• При использовании нескольких изоляторов шинного плоского ИШП для шин 5 и 10 мм 270 мм на одной линии - равномерно распределяйте их по длине шины
• Для длительной эксплуатации в запылённых помещениях рекомендуется периодическая очистка поверхностей изолятора от пыли - она снижает показатель сопротивления изоляции
