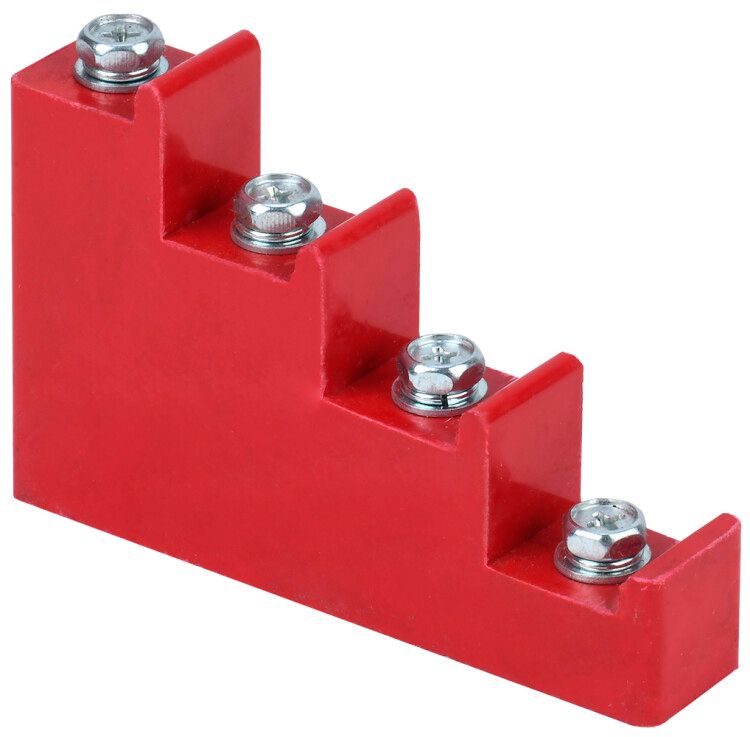

Изолятор ступенчатый ИС4-20 (М6) силовой с болтом | YIS11-4-20-B IEK

Изолятор ступенчатый ИС4-20 (М6) силовой с болтом от IEK предназначен для надёжной фиксации и электрической изоляции токоведущих шин в распределительных щитах и шинных мостах. Этот компонент обеспечивает безопасную работу цепей до 660 В и током до 300 А, сохраняя целостность соединений даже при экстремальных температурах.

Назначение и область применения

Изолятор ступенчатый ИС4-20 (М6) силовой с болтом используется для жёсткого крепления медных или алюминиевых шин в электрических щитах, шинных мостах, распределительных устройствах и других системах силового токораспределения. Подходит для установки в помещениях с повышенными требованиями к безопасности — на производствах, в энергообъектах, транспорте и объектах ЖКХ. Применяется как в сетях переменного тока 50 Гц, так и в цепях постоянного тока.

Технические характеристики

• Номинальный ток: 300 А — выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 660 В — рассчитан на использование в сетях до 1000 В
• Количество полюсов: 4 — позволяет изолировать четыре параллельные шины одновременно
• Межшинное расстояние: 25 мм — оптимальный зазор для предотвращения пробоя между проводниками
• Метрический размер болта: М6 — совместим с болтами диаметром 6 мм для крепления шин
• Диапазон рабочих температур: от -60 °C до +80 °C — работает в суровых условиях, включая холодильные камеры и нагретые помещения
• Срок службы: 30 лет — долговечная конструкция без потери изоляционных свойств
• Цвет: красный — визуально отличает изолятор от других элементов, упрощает диагностику

Совместимость и монтаж

Изолятор ступенчатый ИС4-20 (М6) силовой с болтом монтируется на DIN-рейку или прямо на основание щита с помощью болтов M6. Шины крепятся через отверстия в верхней части изолятора — болты затягиваются с моментом, соответствующим нормам для медных/алюминиевых шин. Убедитесь, что посадочный диаметр отверстий под шину соответствует её толщине. Для многополюсных сборок используйте одинаковые изоляторы в одной цепи для равномерного распределения нагрузки.

Безопасность и стандарты

Корпус изолятора выполнен из негорючего, ударопрочного полимера с высоким объемным электрическим сопротивлением. Соответствует требованиям к изоляции в электроустановках до 1000 В. Обеспечивает защиту от случайных замыканий между шинами, исключает риск возгорания при перегрузках. Произведён в соответствии с технологическими стандартами IEK для промышленного оборудования.

Преимущества

• Увеличенный срок службы — 30 лет без необходимости замены
• Высокая термостойкость — сохраняет форму и изоляцию при экстремальных температурах
• Чёткая цветовая маркировка — красный цвет упрощает визуальный контроль и обслуживание
• Жёсткая конструкция — минимизирует вибрации и смещение шин при работе оборудования
• Подтверждённая совместимость — рекомендован для использования в проектном ассортименте IEK

Ограничения применения

• Не предназначен для внешних установок — не имеет защиты IP, не защищён от влаги и осадков
• Не использовать в средах с агрессивными химикатами — полимер не устойчив к растворителям и кислотам
• Запрещено применять при напряжении выше 660 В — возможен пробой изоляции
• Не допускается механическое повреждение корпуса — трещины снижают изоляционные свойства

Примеры использования

• Фиксация шин в силовых щитах на заводах и производственных линиях
• Сборка шинных мостов в распределительных пунктах (РП) и подстанциях
• Крепление шин в системах бесперебойного питания (ИБП)
• Изоляция токоведущих элементов в тепловых и генераторных установках

Практические советы

• Перед монтажом проверьте соответствие толщины шины и диаметра отверстия в изоляторе — шина должна плотно входить, но не деформировать материал
• Затягивайте болты М6 равномерно, без перекосов — это предотвратит растрескивание корпуса
• При групповом монтаже соблюдайте шаг 25 мм между шинами — это гарантированно исключает электрические пробои
• Изолятор ступенчатый ИС4-20 (М6) силовой с болтом лучше всего сочетается с другими компонентами серии IEK — это обеспечивает совместимость по параметрам и сертификатам
• Не применяйте смазки или антикоррозийные составы на контактах — они могут снижать контактное давление и вызывать перегрев
