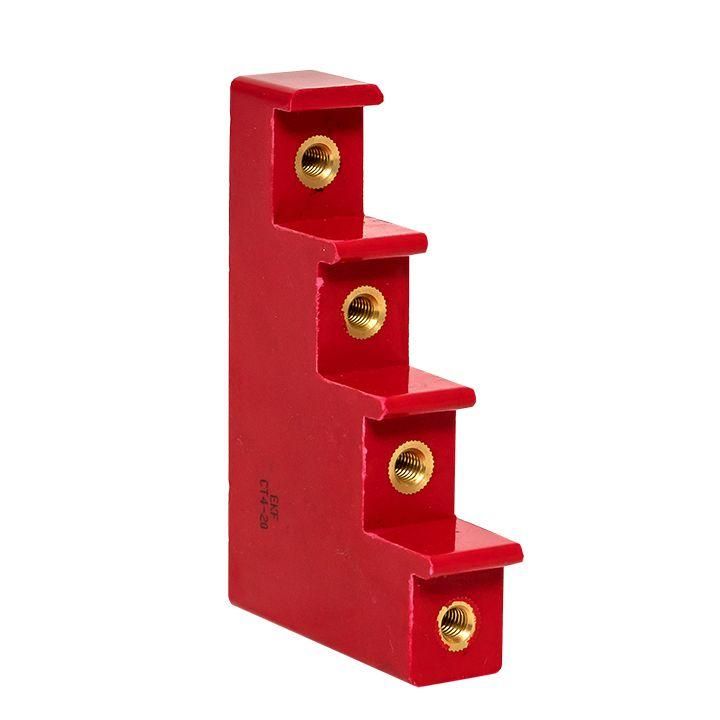

Изолятор шинный 300А 6кВ Лесенка без болта EKF PROxima | plc-sl-300-wb

Изолятор шинный 300А 6кВ Лесенка без болта от EKF PROxima предназначен для надёжного крепления и электрической изоляции четырёх токопроводящих шин на расстоянии 20 мм друг от друга. Этот тип изолятора используется в силовых щитах и распределительных устройствах до 6 кВ, где важна плотная укладка проводников без лишних элементов крепления.

Назначение и область применения

Изолятор шинный 300А 6кВ Лесенка без болта применяется для установки многожильных или одножильных медных/алюминиевых шин в электрических щитах, ящиках управления и других закрытых электроустановках. Подходит для систем с рабочим напряжением до 6 кВ и током до 300 А. Часто встречается в промышленном оборудовании: станках, конвейерах, системах автоматизации, распределительных пунктах.

Технические характеристики

• Максимальный номинальный ток: 300 А
• Номинальное напряжение: 6 кВ
• Количество полюсов: 4
• Расстояние между шинами: 20 мм
• Гарантийный срок: 84 месяца
• Тип крепления: без болтов - через внешние метизы (не включены в комплект)
• Форма: «лесёнка» - вертикальная конструкция с несколькими уровнями для параллельного расположения шин

Совместимость и монтаж

Изолятор шинный 300А 6кВ Лесенка без болта крепится к металлической плите или стенке корпуса с помощью самонарезающих винтов, болтов или шпилек - они выбираются пользователем отдельно. Шины фиксируются на изоляторе аналогично - через зажимные планки или гайки с шайбами. Убедитесь, что используемые метизы соответствуют материалу шин (медь/алюминий) и обеспечивают достаточную площадь контакта. Для сборки рекомендуется использовать момент затяжки, указанный в документации на шины - перегрузка может повредить изоляционную поверхность.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-1. Конструкция обеспечивает необходимую электрическую прочность и механическую жесткость при работе в условиях повышенной влажности и температурных колебаний. Применяемые материалы - термореактивные композиты, устойчивые к возгоранию и старению.

Преимущества

• Уплотненная форма «лесёнки» позволяет экономить место в щите за счёт вертикальной компоновки шин
• Отсутствие внутреннего болта снижает риск замыкания между конструкцией и корпусом
• Высокая степень защиты от поверхностных пробоев благодаря увеличенным путям утечки
• Стабильная механическая нагрузка на шины даже при длительной эксплуатации

Ограничения применения

• Не предназначена для открытой установки вне помещений - отсутствует защита IP
• Не для переменного тока выше 6 кВ или постоянного свыше 6 кВ
• Запрещено применять с шинами большего сечения, чем предусмотрено для тока 300 А - возможен нагрев и деформация
• Не совместим со штангами или трубчатыми шинами - требует плоских прямоугольных профилей

Примеры использования

• Распределительный щит 6 кВ на производстве с четырьмя входными фазами
• Щит управления частотным преобразователем с групповым выводом питания
• Энергоцентр на базе модульных секций с последовательным подключением нескольких цепей
• Оборудование для металлургии и химических заводов с высокой плотностью коммуникаций

Практические советы

• Перед монтажом проверьте соответствие толщины шин и шага крепления - допустимый интервал 20+-1 мм
• Используйте антикоррозийные смазки на контактных поверхностях шин, особенно при использовании алюминия
• Проверяйте равномерность давления на все четыре точки крепления - перекос вызывает местный нагрев
• Для обслуживания удобнее всего собирать всю цепочку шин заранее на столе, затем устанавливать её на изолятор шинный 300А 6кВ Лесенка без болта одним движением
• Не забудьте выбрать метизы с подходящей головкой - лучше использовать шлицевые или Torx, чтобы исключить проскальзывание при затяжке
