Изолятор шинный 450А 9кВ Лесенка без болта EKF PROxima | plc-sl-450-wb

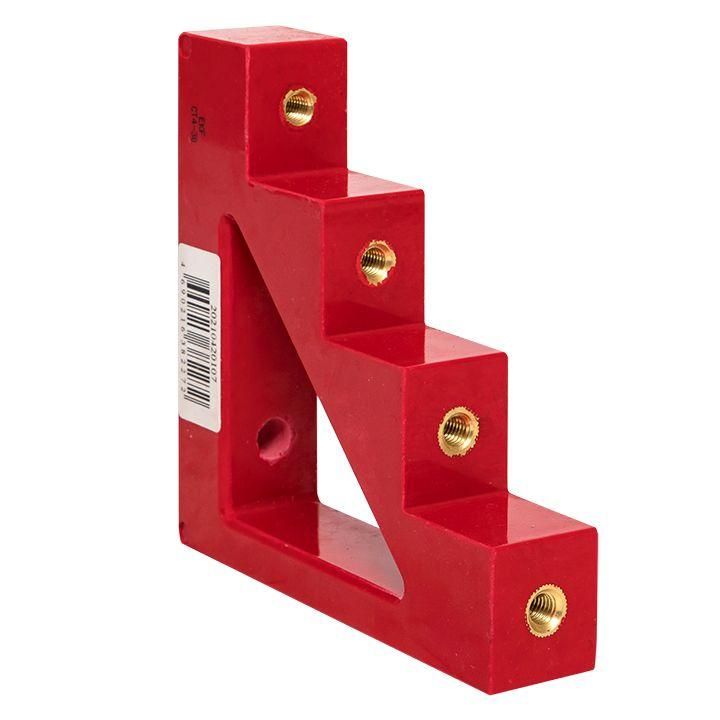

Изолятор шинный 450А 9кВ Лесенка без болта от EKF PROxima предназначен для надёжного крепления и электрической изоляции токопроводящих шин в распределительных устройствах. Этот изолятор обеспечивает безопасную работу при высоких токах и напряжении до 9 кВ, особенно там, где требуется компактная и устойчивая установка нескольких шин на одном основании.

Назначение и область применения

Изолятор шинный 450А 9кВ Лесенка без болта используется для фиксации четырёх токопроводящих шин в электрических щитах, ячейках КРУ, силовых распределительных устройствах и других системах внутреннего электромонтажа. Подходит для промышленных объектов, центров управления, энергоустановок и автоматических линий, где важна плотная компоновка и исключение замыканий между фазами.

Технические характеристики

• Максимальный номинальный ток: 450 А - выдерживает нагрузки до этого значения без перегрева и деформации;
• Номинальное напряжение: 9 кВ - рассчитан на работу в сетях до 9 киловольт переменного тока;
• Расстояние между шинами: 33 мм - обеспечивает необходимую электрическую изоляцию между соседними проводниками;
• Количество полюсов: 4 - позволяет одновременно закрепить четыре шины в одной конструкции;
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и технологии производства;
• Тип крепления: без болта - изолятор не имеет встроенных крепёжных элементов, что даёт гибкость в сборке.

Совместимость и монтаж

Изолятор шинный 450А 9кВ Лесенка без болта крепится к металлической плите или корпусу через отверстия в основе с помощью метизов - саморезов, болтов или шпилек. Эти крепёжные детали в комплект не входят и должны подбираться отдельно. Шины фиксируются на верхних площадках изолятора с применением гаек, шайб и зажимов. Убедитесь, что посадочная поверхность ровная, а диаметр отверстий соответствует используемому крепежу. Для удобства монтажа рекомендуется предварительно разметить расположение шин с учётом шага 33 мм.

Безопасность и стандарты

Изолятор изготовлен из материалов, соответствующих требованиям безопасности для электротехнических устройств. Применяемые полимеры обеспечивают устойчивость к дуговым пробоям, механическим нагрузкам и воздействию окружающей среды в помещениях. Соответствует нормам ГОСТ Р 50030.2 и IEC 60947-1 для изоляционных элементов в коммутационных аппаратах.

Преимущества

• Компактная «лесенка» - экономит место в щите за счёт вертикального расположения шин;
• Четыре полюса в одном модуле - снижают количество точек крепления и ускоряют сборку;
• Высокая прочность материала - устойчив к вибрациям и ударным нагрузкам в промышленной среде;
• Отсутствие встроенного болта - позволяет использовать любой тип крепежа, подходящего под условия монтажа.

Ограничения применения

• Не предназначена для наружной установки - материал не защищён от осадков и УФ-излучения;
• Не подходит для постоянного контакта с маслом, растворителями или агрессивными химикатами;
• Требуется соблюдение минимального расстояния 33 мм между шинами - нельзя уменьшать шаг без потери изолирующих свойств;
• Не работает как самостоятельный крепёж - обязательно использование внешних метизов.

Примеры использования

• Крепление фазных шин в щитах автоматического ввода резерва (АВР);
• Фиксация шин в распределительных пунктах (РП) и секционных выключателях;
• Сборка многофазных шинопроводов в промышленных цехах;
• Подключение медных или алюминиевых шин в системах UPS и преобразовательных станций.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий изолятора выбранному крепежу - стандартные отверстия рассчитаны под M6–M8;
• Используйте изолированные шайбы и гайки для защиты от случайного замыкания на корпус;
• При многократном демонтаже следите за целостностью резьбовых отверстий в базе изолятора - они не восстанавливаются после повреждений;
• Для больших токов (ближе к 450 А) контролируйте температуру соединений - изолятор не нагревается, но контактные точки могут перегреваться;
• Изолятор шинный 450А 9кВ Лесенка без болта от EKF PROxima совместим с большинством стандартных шинных систем - сверьтесь с размерами шин перед заказом.
