Шина нулевая 14 групп/крепеж по краям, сеч. 6x9 | 32004DEK DEKraft APC

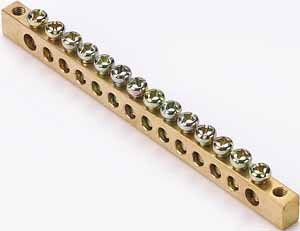

Шина нулевая 14 групп, крепление по краям, сечение 6x9 мм, длина 115 мм, 100А, ШН-102 от DEKraft - это надёжная клеммная колодка для организации нулевого провода в распределительных щитах. Подходит для монтажа на DIN-рейку, обеспечивает соединение до 14 нагрузок с одним общим нулевым проводником.

Назначение и область применения

Шина нулевая ШН-102 предназначена для создания нескольких точек подключения нулевых проводников от одного входящего провода. Применяется в электрощитах жилых, коммерческих и промышленных объектов. Особенно актуальна при необходимости разделения PEN-проводника на PE (защитный) и N (рабочий ноль), что требуется по современным нормам электроустановок. Удобна для подключения автоматических выключателей, УЗО, дифавтоматов и других устройств, требующих присоединения нуля.

Технические характеристики

• Номинальный ток: 100 А
• Напряжение: 220 В
• Сечение шины: 6×9 мм
• Длина: 115 мм
• Количество контактных зажимов: 36 (для 14 групп - по 2 контакта на каждую группу)
• Диапазон сечений подключаемых проводов: 1,5–16 мм2
• Материал: латунь (высококачественная электротехническая бронза по описанию производителя)
• Способ монтажа: на монтажную плату (DIN-рейку)
• Стандарт: ТР ТС 004/2011

Совместимость и монтаж

Шина нулевая ШН-102 крепится на DIN-рейку шириной 35 мм. Крепление расположено по краям корпуса - это обеспечивает устойчивость и равномерное распределение усилий при затяжке. Для установки достаточно зафиксировать её двумя фиксаторами на рейке. Все зажимы доступны сверху - удобно для работы с многожильными и одножильными проводами. Максимальное сечение подключаемого провода - 16 мм2, минимальное - 1,5 мм2. Не рекомендуется использовать провода меньше 1,5 мм2 - они плохо фиксируются и риск перегрева возрастает.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 - норматива, регулирующего безопасность низковольтного оборудования в ЕАЭС. Латунная шина имеет хорошую электропроводность и устойчивость к окислению. Отсутствие изоляции на шине требует соблюдения правил безопасности: все подключения должны выполняться при отключенном питании, а расстояние между фазными элементами - не менее 20 мм.

Преимущества

• Высокая плотность контактов: 36 зажимов на 14 групп позволяют подключить даже сложные схемы с несколькими УЗО
• Улучшенная теплопроводность благодаря латуни - снижается риск нагрева при длительной нагрузке 80–100 А
• Чёткое разделение групп: каждый зажим помечен, что упрощает диагностику и обслуживание
• Поддержка стандарта разделения PE/N - соответствие новым требованиям ПУЭ
• Упаковано по 10 штук - оптимально для крупных заказов и серийного монтажа

Ограничения применения

• Не предназначен для постоянной работы при токах выше 100 А - возможен перегрев и деформация контактов
• Не используется в условиях повышенной влажности без защиты (не имеет IP-класса)
• Не совместим с проводами сечением более 16 мм2 - невозможно надёжное зажатие
• Не рассчитана на частые демонтажи - многократное открывание зажимов снижает контактное давление
• Не применяется в сетях переменного тока выше 220 В - напряжение ограничено конструкцией

Примеры использования

• Щитовая в квартире: подключение нулей от 10 автоматов и двух УЗО
• Производственный щит: организация нулевой шины для группы станков с УЗО
• Обновление старого щита: замена перемычек на шину для разделения PE и N
• Системы освещения: подключение нулей от нескольких световых контуров

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение 1,5–16 мм2 - иначе контакт будет плохим
• Затягивайте винты равномерно, без перекосов - особенно важно для многожильных проводов
• При использовании в щите с большим числом модулей - располагайте ШН-102 рядом с УЗО и дифавтоматами, чтобы минимизировать длину нулевых проводов
• Не используйте эту шину вместо заземляющей - она работает только как рабочий ноль, если не указано иное
• При комплектации щита - учтите, что длина 115 мм подходит для большинства стандартных щитов, но для узких моделей проверьте свободное место
