Шина нулевая 6х9мм 14/1 (14групп/крепеж по центру) - 17284 Navigator 71148

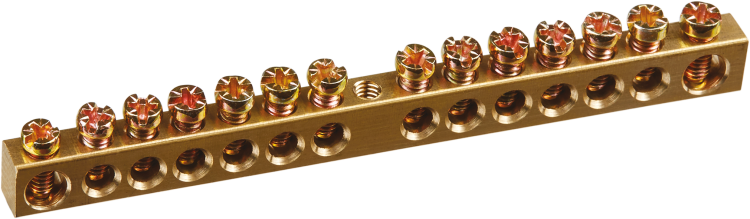

Шина нулевая 6х9 мм 14/1 (14 групп, крепеж по центру) NBB-69-14-1 от бренда Navigator - это надёжный элемент для распределения нулевых проводников в щитовых устройствах. Латунная основа, винтовые зажимы и компактная форма делают её удобной для монтажа в ограниченном пространстве, особенно там, где требуется одновременное подключение нескольких нулевых и защитных проводников.

Назначение и область применения

Шина нулевая NBB-69-14-1 используется для создания единых точек подключения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных электроустановках с напряжением до 400 В. Часто применяется в щитах жилых домов, офисах, на производственных линиях и в системах освещения, где важно обеспечить надёжное и доступное соединение множества проводов.

Технические характеристики

• Номинальное напряжение: 220 В (работает в сетях до 400 В)
• Номинальный ток: 100 А
• Количество контактных точек: 14
• Диапазон сечений подключаемых проводов: 0,75–25 мм2
• Количество соединений под 10 мм: 12 (для проводов с максимальным сечением 10 мм2)
• Материал корпуса: латунь
• Материал прижимных винтов: электротехническая бронза
• Цвет: бронзовый
• Размеры: 6×9 мм (толщина × высота)
• Тип крепления: винтовое, по центру
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина NBB-69-14-1 устанавливается на DIN-рейку с помощью встроенного крепления по центру. Для фиксации достаточно одного винта. Каждый из 14 контактов имеет винтовой зажим - для подключения провода необходимо оголить жилу, вставить её в отверстие и затянуть винт отвёрткой. Учитывайте, что максимальное сечение провода - 25 мм2; более толстые провода не войдут. Все контакты расположены равномерно, позволяют легко организовать подключение даже при большом количестве проводов. Шина совместима с любыми стандартными DIN-рейками и щитами, соответствующими ГОСТ Р 50030.2.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к электротехническому оборудованию для распределительных устройств. Материалы (латунь и бронза) обеспечивают хорошую электропроводность и устойчивость к окислению. Отсутствие внешней изоляции требует соблюдения правил безопасной эксплуатации: шина должна быть установлена внутри закрытого щита, недоступного для случайного прикосновения. Напряжение работы не превышает 400 В - применение в сетях выше этого значения запрещено.

Преимущества

• Высокая проводимость благодаря латунному корпусу - снижаются потери энергии и нагрев
• Удобная плотная компоновка: 14 точек подключения в минимальном пространстве
• Стандартный винтовой механизм - совместим с обычными отвёртками, не требует специального инструмента
• Устойчивость к коррозии: латунь и бронза не подвержены активному окислению в условиях нормальной влажности
• Поддерживает широкий диапазон сечений - от тонких контрольных проводов до мощных силовых жил

Ограничения применения

• Не предназначен для использования вне закрытых щитов - отсутствует изоляция, риск поражения током
• Запрещён монтаж в средах с повышенной влажностью, агрессивными газами или химическими испарениями - материал не защищён от коррозии в таких условиях
• Не рассчитана на частые переподключения - многократное затягивание винтов может повредить резьбу
• Не подходит для подключения проводов сечением менее 0,75 мм2 или более 25 мм2 - возможна плохая фиксация или повреждение зажима
• Не использовать в цепях постоянного тока свыше 400 В - изделие сертифицировано только для переменного тока

Примеры использования

• Распределение нуля в квартирном щите после вводного автомата
• Подключение всех PE-проводников от розеток и светильников в офисном щите
• Создание единой точки заземления в промышленном контроллерном шкафу
• Объединение нулевых проводов от группы автоматических выключателей в одном ряду

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение в пределах 0,75–25 мм2 - это гарантирует надёжный контакт
• Не используйте шину NBB-69-14-1 для подключения проводов с алюминиевой жилой - она оптимизирована для медных проводов
• Затягивайте винты равномерно, без усилия - переусилие может сломать резьбу или деформировать латунную пластину
• Если в щите мало места, убедитесь, что шина NBB-69-14-1 поместится рядом с другими модулями - её длина составляет около 140 мм
• После монтажа проверьте каждый контакт легким покачиванием провода - он не должен двигаться
