Шина нулевая 14 групп/крепеж по центру, сеч. 6x9 | 32003DEK DEKraft APC

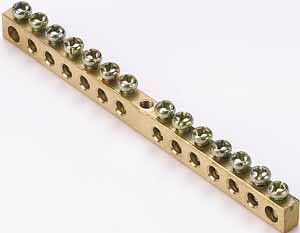

Шина нулевая ШН-101 от DEKraft - это надёжная распределительная клеммная колодка для организации нулевого провода в щитах. Подходит для установки в бытовых и промышленных электроустановках, где требуется одновременное подключение до 14 нагрузок к единому нулевому проводнику.

Назначение и область применения

Шина нулевая ШН-101 предназначена для создания нескольких точек подключения к общему нулевому проводнику. Она используется для:

• Обеспечения неразрывности нулевой цепи от ввода до каждой точки потребления;
• Разделения рабочего (N) и защитного (PE) нулевых проводников в соответствии с требованиями ПУЭ;
• Упорядочивания коммутаций в распределительных щитах, особенно там, где много автоматических выключателей или УЗО.

Подходит для монтажа в квартирных, офисных и промышленных щитах, например, на объектах с большим числом однофазных нагрузок - освещение, розеточные группы, оборудование.

Технические характеристики

• Номинальный ток: 100 А - способна безопасно проводить ток до этого значения при длительной работе;
• Количество контактов: 14 - позволяет подключить до 14 проводов;
• Сечение шины: 6×9 мм - оптимальная площадь для рассеивания тепла и снижения переходного сопротивления;
• Длина: 109 мм - компактный размер для удобного размещения в типовых щитах;
• Материал: латунь (электротехническая бронза) - высокая проводимость, устойчивость к окислению и механическим нагрузкам;
• Диапазон сечений подключаемых проводов: 10–20 мм2 - совместима с медными жилами от 10 до 20 квадратных миллиметров;
• Тип крепления: центральное - фиксируется одним болтом посередине корпуса, что упрощает установку в щите;
• Стандарт: ТР ТС 004/2011 - соответствует требованиям безопасности ЕАЭС для электротехнической продукции.

Совместимость и монтаж

Шина ШН-101 монтируется на DIN-рейку стандартной ширины 35 мм. Крепление осуществляется через центральный крепёжный отверстие - достаточно одного самореза или винта с гайкой. Для соединения используются винты с плоской головкой, затягиваются отвёрткой. Не требует специальных инструментов.

Важно: перед подключением проверьте, чтобы сечение подводящего провода не превышало 20 мм2 - иначе возможен перегрев. Также убедитесь, что изоляция зачищена на достаточную длину (не менее 8–10 мм), чтобы контакт был плотным.

Безопасность и стандарты

Шина ШН-101 сертифицирована по ТР ТС 004/2011, что гарантирует соответствие нормам электробезопасности в странах ЕАЭС. Материал - латунь - не содержит свинца и других токсичных элементов, устойчив к коррозии даже в условиях повышенной влажности. Продукт предназначен для работы внутри закрытых распределительных устройств, не предназначен для открытой установки вне щита.

Преимущества

• Высокая надёжность контактов благодаря качественной латуни - минимизирует нагрев и риск возгорания;
• Централизованное крепление - экономит место в щите и упрощает сборку;
• Чёткое разделение нулевых проводников - повышает безопасность и упрощает диагностику;
• Совместимость с широким спектром проводов (10–20 мм2) - универсальность для большинства задач;
• Готовый набор из 14 контактов - исключает необходимость собирать шину из отдельных модулей.

Ограничения применения

• Не предназначена для подключения проводов меньше 10 мм2 - слабый контакт, риск выпадения;
• Не рекомендуется использовать в качестве основной шины для токов выше 100 А - возможен перегрев и деформация;
• Не подходит для внешней установки - не имеет защиты от пыли и влаги (IP-класс не указан);
• Не является заменой заземляющей шине - для PE-проводника нужна отдельная шина.

Примеры использования

• В квартире: подключение 14 розеточных групп к одному нулевому проводу после вводного автомата;
• На производстве: организация нулевого провода на щите управления конвейера с несколькими двигателями;
• В офисном здании: распределение N-провода между УЗО и автоматами на этаже;
• При модернизации старого щита: замена перемычек из провода на стандартизированную шину для повышения надёжности.

Практические советы

• Перед установкой протестируйте целостность нулевого провода - шина не восстанавливает обрыв, она лишь распределяет уже существующий потенциал;
• Используйте метки или этикетки на каждом выводе - это ускоряет обслуживание и ремонт;
• При использовании в щитах с высокой влажностью (например, в подвале) дополнительно применяйте термостойкий герметик вокруг винтовых соединений;
• Проверяйте момент затяжки винтов - слишком слабо - плохой контакт, слишком сильно - можно повредить резьбу в латуни;
• Шина ШН-101 от DEKraft поставляется в упаковке по 10 штук - удобно для крупных заказов и запаса на будущее.
