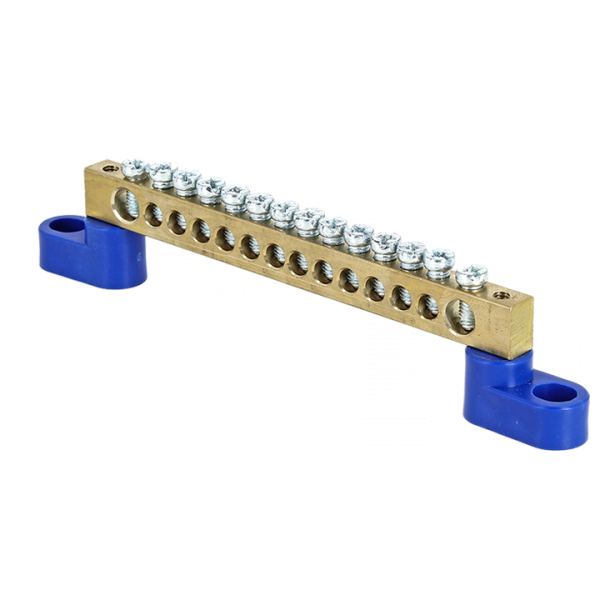

Шина нулевая N 6х9 14 отвер. латунь 2 син. угловых изолятора PROxima EKF sn0-63-14-2

Шина нулевая 63.14 мм 14 отверстий латунь 2 синих угловых изолятора от бренда EKF, артикул sn0-63-14-2, предназначена для распределения нулевого провода (N) и заземления (PE) в щитовых устройствах промышленного типа. Выполнена из латуни, обеспечивает надежное винтовое соединение и совместима с шинопроводами серии PROxima.

Назначение и область применения

Эта шина используется для коммутации и распределения нулевых (N) и защитных заземляющих (PE) проводников в распределительных щитах. Применяется в системах автоматизации, на производстве, в цехах с оборудованием класса IP00, где требуется надежная и компактная точка подключения множества проводов. Подходит для установки в щитах НКУ (низковольтные коммутационные устройства).

Технические характеристики

• Количество контактов: 14 — позволяет подключить до 14 проводников
• Номинальный ток: 100 А — выдерживает нагрузку до 100 ампер при постоянном использовании
• Номинальное напряжение: 400 В — рассчитана на работу в сетях до 400 В переменного тока
• Материал: латунь — высокая электропроводность, коррозионная стойкость
• Тип подключения: винтовое — фиксация проводов с помощью болтов
• Диапазон сечений проводов: 1,5–10 мм² — подходят медные и алюминиевые жилы указанного сечения
• Габаритные размеры: 6×9 мм — компактная форма для плотной укладки в щите
• Степень защиты: IP00 — не имеет внешней защиты, требует установки внутри закрытого корпуса
• Рабочая температура: от –40 до +105 °C — работает в экстремальных условиях, включая холодные склады и нагреваемые помещения
• Цвет изоляторов: синий — стандартизированная цветовая маркировка для нулевой шины
• Способ монтажа: на шинопровод — крепится к DIN-рейке через специальные кронштейны
• Нормативный документ: IEC 60309-1(1999) — соответствие международным требованиям безопасности

Совместимость и монтаж

Шина нулевая 63.14 мм 14 отверстий латунь 2 синих угловых изолятора совместима с шинопроводами серии PROxima и другими стандартными DIN-рейками шириной 35 мм. Для монтажа используйте крепежные элементы, входящие в комплект или приобретаемые отдельно. Убедитесь, что посадочные отверстия на шинопроводе точно совпадают с габаритами шины. Винты затягиваются усилием 0,8–1,2 Н·м — перетяжка повредит контактную поверхность. После установки проверьте надежность всех соединений тестером.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60309-1(1999), который регламентирует безопасность электроустановок для промышленного применения. Латунная основа обеспечивает термическую стабильность, а синие изоляторы предотвращают случайное замыкание на корпус. Благодаря отсутствию степени защиты IP00, шина должна устанавливаться исключительно внутри защищенных щитов — открытый монтаж запрещён.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при работе
• 14 контактов позволяют отказаться от использования нескольких шин, экономя место в щите
• Угловые синие изоляторы обеспечивают четкую визуальную идентификацию нулевого провода
• Соответствие качественным стандартам при цене ниже европейских аналогов
• Подходит для массового монтажа — одинаковые параметры у всех изделий серии PROxima

Ограничения применения

• Не применяется вне закрытых щитов — степень защиты IP00 не допускает воздействия пыли, влаги или механических повреждений
• Не рекомендуется для подключения проводов сечением менее 1,5 мм² или более 10 мм² — возможен перегрев или плохой контакт
• Не предназначен для частого отсоединения — многократные демонтажи могут деформировать резьбу винтов
• Запрещено использовать в качестве PE-шины в системах TN-C — только в TN-S, TT, IT

Примеры использования

• Щит управления конвейерной линией на заводе
• Распределительный щит насосной станции
• Автоматический щит освещения в производственном помещении
• Центральный пункт заземления в системе HVAC
• Объекты с большим количеством однофазных потребителей (до 14 точек)

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение 1,5–10 мм² — иначе контакт будет ненадежным
• Используйте наконечники (например, НШВИ) для многожильных проводов — это повысит долговечность соединения
• При установке в щит с несколькими шинами соблюдайте порядок: L — фаза, N — синяя шина, PE — желто-зеленая
• Не располагайте эту шину рядом с силовыми фазными шинами без изолирующей перемычки — риск дугового замыкания
• Проверяйте момент затяжки винтов динамометрической отверткой — особенно при большом числе подключений
• Артикул sn0-63-14-2 легко заменяем — другие модели серии PROxima имеют одинаковый шаг крепления и габариты
