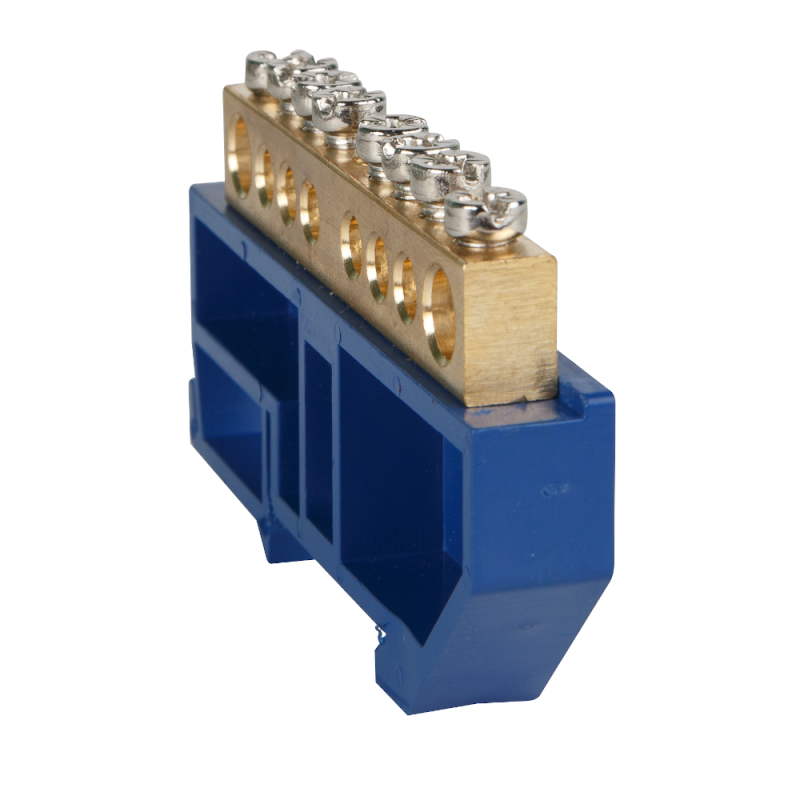

Шина нулевая с изолятором OptiKit BB-D-N-DIN-14-6х9 синий | 277842 КЭАЗ

Шина нулевая с изолятором BB-D-N-DIN-14-6х9 синий от КЭАЗ Optima - это надёжный элемент для сборки нулевых шин в распределительных щитах. Предназначена для безопасного соединения нулевых проводников в системах до 400 В, обеспечивает механическую устойчивость и электрический контакт благодаря латунным контактам с никелированным покрытием.

Назначение и область применения

Шина нулевая с изолятором BB-D-N-DIN-14-6х9 синий используется для создания центрального узла подключения нулевых рабочих (N) и нулевых защитных (PE) проводников в электрощитах. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах с напряжением до 400 В переменного и постоянного тока. Применяется в щитах управления, автоматических выключателях, УЗО и других устройствах, где требуется групповое подключение нулевых жил.

Технические характеристики

• Количество контактов: 14 - позволяет подключить до 14 проводников без перегрузки
• Номинальный ток: 100 А - рассчитана на длительную работу при высокой нагрузке
• Номинальное напряжение: 100 В - указывает минимальную допустимую величину; фактическая максимальная рабочая граница - до 400 В, как указано в описании производителя
• Диапазон сечений проводников: 1,5–10 мм2 - совместима с большинством стандартных медных жил
• Материал контактов: латунь - обеспечивает хорошую проводимость и долговечность
• Поверхность контактов: никелирование - защищает от окисления и снижает переходное сопротивление
• Рабочий температурный диапазон: от –40 до +50 C - работает в условиях холодных помещений и нагреваемых щитовых
• Диаметр резьбы монтажного винта: M4 - стандартный размер для плотного зажима провода
• Способ монтажа: DIN-рейка с Ω-профилем - легко фиксируется на стандартной рейке шириной 35 мм

Совместимость и монтаж

BB-D-N-DIN-14-6х9 синий устанавливается на DIN-рейку стандартной формы (IEC 60715). Для монтажа достаточно зацепить заднюю часть шины за профиль рейки и зафиксировать её передней защёлкой. После установки каждый контакт затягивается винтом M4. Рекомендуется использовать отвертку с плоским лезвием и моментом затяжки около 0,5 Нм - слишком сильное усилие повредит резьбу. Шина совместима с любыми устройствами, использующими стандартные нулевые проводники сечением 1,5–10 мм2.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для комплектующих электрощитового оборудования. Хотя явного указания на соответствие ГОСТ или IEC нет, материалы и конструкция соответствуют общепринятой практике для изделий класса IP20. Изолирующий корпус предотвращает случайное прикосновение к токоведущим частям. Не предназначен для открытого монтажа вне щита или во влажных средах без дополнительной защиты.

Преимущества

• Никелированная поверхность контактов снижает риск окисления и увеличивает срок службы
• Латунные контакты обеспечивают стабильный токовый контакт даже при многократном демонтаже
• Цветной корпус (синий) визуально отличает нулевую шину от фазных и PE-шин, что ускоряет диагностику и обслуживание
• Удобная форма и компактность позволяют экономить место в щите
• Поддерживает одновременную установку нескольких шин на одной рейке - удобно при масштабировании системы

Ограничения применения

• Не предназначена для подключения проводников сечением менее 1,5 мм2 или более 10 мм2 - возможна потеря контакта или перегрев
• Номинальное напряжение 100 В в спецификации - это нижняя граница; максимальное рабочее напряжение - до 400 В, но не выше
• Не рекомендуется использовать в помещениях с повышенной влажностью, агрессивными газами или внешним воздействием воды - отсутствует защита выше IP20
• Не следует применять как фазную шину - цвет и конструкция оптимизированы именно для нулевых проводников

Примеры использования

• Подключение нулевых проводников от автоматических выключателей в квартирном щите
• Объединение PE-проводников от розеток и светильников в промышленном щите управления
• Сборка нулевой шины в щитах насосных станций, конвейерных линий и систем освещения
• Альтернатива раздельному подключению каждого провода к клемме - снижает время монтажа и количество точек соединения

Практические советы

• Перед установкой проверьте, чтобы все провода имели одинаковое сечение - смешивание 1,5 мм2 и 10 мм2 в одном ряду может вызвать неравномерное давление на винты
• Используйте метки или бирки на каждом выводе - особенно важно при множественных ответвлениях
• При замене старой шины убедитесь, что новый вариант имеет тот же шаг между контактами - BB-D-N-DIN-14-6х9 синий имеет шаг 6 мм, совместимый с другими изделиями серии OptiKit BB
• Не забудьте отключить питание перед работой - хотя шина изолирована, она находится в цепи нулевого потенциала, которая может иметь скачки напряжения при авариях
• Для больших объектов рекомендуется использовать несколько шин параллельно вместо одной длинной - так легче обслуживать и модифицировать сеть
