Шина PEN "земля-ноль" 6х9мм 10/1 (10групп/креп по центр) | YNN10-10-100 IEK

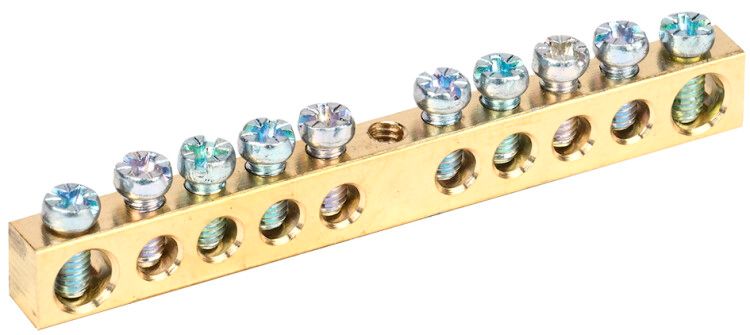

Шина PEN земля-ноль 6х9 мм 10/1 от IEK (ИЭК), артикул ynn10-10-100, предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Латунная конструкция обеспечивает долговечность и устойчивость к коррозии, а центральное крепление упрощает монтаж на DIN-рейку.

Назначение и область применения

Шина PEN земля-ноль 6х9 мм 10/1 используется для объединения нулевых проводов в электроустановках напряжением до 380 В. Она позволяет подключить до 10 проводников одновременно - как рабочий нуль (N), так и защитный нуль (PE), что соответствует требованиям ПУЭ к системам TN-C-S и TN-S. Применяется в бытовых, промышленных и коммерческих распределительных щитах: жилых домах, офисах, производственных линиях, насосных станциях.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку типичных квартирных и промышленных групп
• Количество контактных точек: 10 - возможность подключения десяти проводов
• Напряжение: 380 В - рассчитана на трёхфазные сети 220/380 В
• Толщина: 6 мм - достаточна для механической прочности и тепловой стойкости
• Материал: латунь - высокая электропроводность, антикоррозийная устойчивость
• Диапазон сечений проводов: до 16 мм2 - совместима с большинством стандартных кабелей
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - гарантия длительной эксплуатации без замены
• Цвет: желтый - визуально отличается от фазных шин, снижает риск ошибок при обслуживании

Совместимость и монтаж

Шина PEN земля-ноль 6х9 мм 10/1 крепится по центру - через специальный кронштейн - прямо на 35-мм DIN-рейку. Также возможна установка непосредственно на стенку щита с помощью угловых изоляторов. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы (например, НШВИ или НШВ). Подключение без них может привести к перегреву и ослаблению контакта. Убедитесь, что болты затянуты моментом, указанным в документации производителя - переусердствовать нельзя, чтобы не повредить латунную основу.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Материал - латунь - не содержит свинца и других токсичных компонентов. Жёлтый цвет соответствует нормам маркировки PEN-проводников. Сертифицирована для использования в помещениях с повышенной влажностью и в промышленных средах.

Преимущества

• Высокая плотность контактов - 10 групп на одной шине, экономит место в щите
• Центральное крепление - удобнее при сборке на DIN-рейке, чем крепление по краям
• Латунная основа - лучше передаёт тепло, меньше подвержена окислению, чем сталь
• Чёткая цветовая маркировка - предотвращает путаницу с фазными шинами
• Готовая к использованию - не требует доработки, сразу после установки готова к подключению

Ограничения применения

• Не предназначен для подключения проводов сечением более 16 мм2 - требуется другая шина
• Не использовать в сетях выше 380 В - превышение напряжения недопустимо
• Запрещён монтаж без изоляционных элементов при креплении на металлический корпус - есть риск замыкания
• Не применяется в качестве главной заземляющей шины (ГЗШ) - для этого нужны шины с большим сечением и количеством контактов

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите многоквартирного дома
• Объединение PE-проводов от станков и освещения на производстве
• Сборка распределительного щита в торговом центре с несколькими контурами защиты
• Монтаж в щитах с системой TN-C-S, где N и PE объединяются до точки разделения

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не смешивайте 1,5 мм2 и 16 мм2 на одной шине
• Используйте наконечники-гильзы даже для одножильных проводов - они исключают ослабление контакта при вибрации
• При установке на DIN-рейку следите за тем, чтобы шина не перекашивалась - это влияет на равномерность затяжки болтов
• Проверяйте доступность всех контактов для будущего обслуживания - не закрывайте шину другими устройствами
• Артикул ynn10-10-100 от IEK (ИЭК) совместим с большинством моделей щитов этой же серии - легко найти аналоги при ремонте
