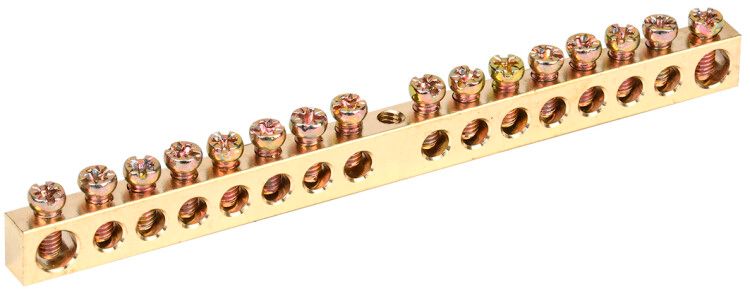

Шина PEN "земля-ноль" 6х9мм 16/1 (16групп/креп по центр) | YNN10-16-100 IEK

Шина PEN земля-ноль 6х9мм 16/1 (16 групп/крепеж по центру) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-16-100 обеспечивает комбинированное заземление и зануление для 16 групп проводов, что делает её удобным решением для компактной сборки щитового оборудования.

Назначение и область применения

Шина PEN земля-ноль 6х9мм 16/1 используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном устройстве. Это снижает количество элементов в щите, упрощает схему и повышает надёжность соединений. Применяется в силовых распределительных щитах жилых, общественных и промышленных объектах - например, в этажных щитах, щитах автоматизации, системах освещения и управления технологическим оборудованием.

Технические характеристики

• Толщина: 6 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Количество контактных точек: 16 - позволяет подключить до 16 проводников
• Материал: латунь - высокая электропроводность, коррозионная стойкость, долгий срок службы
• Номинальный ток: 100 А - рассчитана на нагрузки до этого значения
• Напряжение: 380 В - соответствует трёхфазным сетям 400 В
• Диапазон сечений проводов: 16 мм2 - оптимальна для проводов сечением до 16 мм2
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях холодных и жарких помещений
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от фазных шин, соответствие цветовой маркировке
• Отделка поверхности: необработанная - требует осторожности при установке, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина PEN земля-ноль 6х9мм 16/1 монтируется на монтажную плату - то есть крепится непосредственно к стенке щита или на специальную основу. Крепление выполнено по центру, что исключает необходимость использования DIN-рейки. Для установки требуется сверление отверстий под болты. Подключение проводов осуществляется через винтовые зажимы. При использовании многожильных медных проводов обязательно применение наконечников-гильз, чтобы предотвратить перелом жил и плохой контакт. Шина совместима с проводами сечением до 16 мм2, которые должны быть зачищены на длину, соответствующую глубине зажима.

Безопасность и стандарты

Шина изготовлена из латуни, соответствует требованиям к материалам для электроустановок. Номинальный ток 100 А и напряжение 380 В обеспечивают безопасную работу в типичных бытовых и промышленных сетях. Отсутствие покрытия требует контроля за состоянием поверхностей - окислы могут увеличивать переходное сопротивление. Работа в диапазоне температур от -40 до +50 C гарантирует стабильность в неотапливаемых помещениях и на улице внутри закрытых щитов.

Преимущества

• Объединяет N и PE в одной шине - экономит место в щите
• Высокая плотность контактов (16 групп) - подходит для крупных щитов
• Латунная основа - устойчива к коррозии и хорошо проводит ток
• Удобная форма - компактная, с центральным креплением, легко выстраивается в ряд
• Срок службы 15 лет - минимизирует потребность в замене

Ограничения применения

• Не предназначена для монтажа на DIN-рейку - требует крепления через отверстия
• Подходит только для проводов сечением до 16 мм2 - не использовать для более толстых жил
• Необработанная поверхность - риск окисления при повышенной влажности; рекомендуется периодический осмотр
• Не применяется в качестве фазной шины - только для PEN-объединённых цепей
• Не допускается использование с алюминиевыми проводами - возможна гальваническая коррозия

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение нулей всех квартир
• Щит управления насосной станцией - подключение защитных и рабочих нулей
• Промышленный щит с несколькими частями оборудования - сокращение числа отдельных шин
• Аварийное освещение и системы безопасности - где важна надёжность заземления

Практические советы

• Перед монтажом проверьте диаметр отверстий под крепёж - они должны точно совпадать с размером шины
• Зачищайте концы проводов на 8–10 мм, используйте наконечники типа НШВИ-16
• Затягивайте винты равномерно, без перегруза - латунь мягче меди, можно деформировать резьбу
• Проверяйте контакт после первого включения - нагрев указывает на плохое соединение
• При установке в сыром месте (например, в подвале) регулярно осматривайте шину на наличие окислов
• Не смешивайте эту шину с другими моделями IEK с креплением по краям - различается расположение отверстий
