Шина нулевая ШНИ 6х9-16 У2-С на 2х угл. изол. IEK YNN10-69-16C2-K07

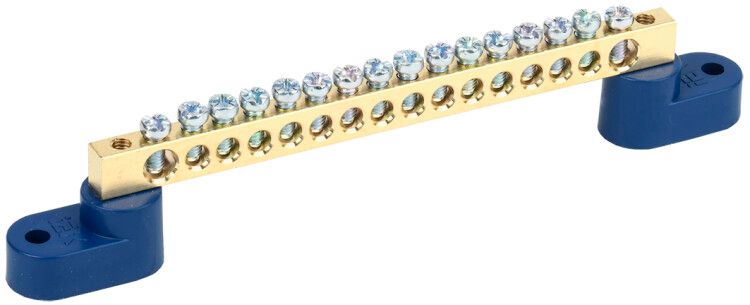

Шина нулевая на двух угловых изоляторах ШНИ-6х9-16-У2-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-16c2-k07 обеспечивает компактное и безопасное решение для сборки силовых щитов с высокой плотностью коммутации.

Назначение и область применения

Шина ШНИ-6х9-16-У2-С используется для создания единой точки подключения нулевых проводов в электрощитах. Применяется в системах TN-S и TN-C-S для подключения нулевых рабочих (N) и защитных заземляющих (PE) проводников. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах - например, в щитах освещения, автоматики, насосных станций и системах управления.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Номинальное напряжение: 380 В - рассчитана на работу в трёхфазных сетях с напряжением до 380 В переменного тока
• Количество контактов: 16 - позволяет подключить до 16 проводов одновременно
• Сечение подключаемых проводов: 16 мм2 - оптимальна для медных жил сечением до 16 квадратных миллиметров
• Материал: латунь - обеспечивает хорошую электропроводность и устойчивость к коррозии
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях сурового климата, включая холодные помещения и открытые щитовые
• Срок службы: 15 лет - долговечная конструкция при соблюдении условий эксплуатации
• Цвет: синий - визуально отличает нулевую шину от фазной (обычно коричневой или серой)
• Отделка поверхности: необработанная - сохраняет естественную металлическую поверхность, не требует дополнительной защиты

Совместимость и монтаж

Шина ШНИ-6х9-16-У2-С крепится двумя способами:

• На 35-мм DIN-рейку - через центральные или крайние крепления (совместима с типами 8/1, 8/2, 14/1, 14/2)
• Непосредственно на стенку щита - через угловые изоляторы, что удобно при ограниченном пространстве на рейке

Подключение проводов выполняется винтовыми зажимами. Для многожильных медных проводов обязательно использование наконечников-гильз - это предотвращает ослабление контакта и повреждение жил при затяжке. Монтаж осуществляется на монтажной плате или внутри корпуса щита. Убедитесь, что посадочные отверстия под изоляторы соответствуют толщине панели.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам в России и странах ЕАЭС. Латунная основа и изоляционные элементы обеспечивают необходимую электрическую прочность. Наличие изоляторов исключает случайное замыкание на корпус щита. Соответствие нормам безопасности подтверждается применением материалов, прошедших испытания на термостойкость и механическую прочность.

Преимущества

• Высокая плотность подключений - 16 точек на одной шине снижают количество дополнительных перемычек
• Гибкий монтаж - возможность крепления как на DIN-рейку, так и на панель увеличивает универсальность
• Стандартный цвет - синяя маркировка ускоряет диагностику и обслуживание
• Долговечность - срок службы 15 лет при правильной эксплуатации минимизирует потребность в замене
• Совместимость с гильзовыми наконечниками - гарантирует надёжный контакт даже при частых вибрациях

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал шины и зажимов рассчитан только на медь
• Не использовать в средах с повышенной химической активностью - необработанная латунь может подвергаться коррозии при постоянном воздействии паров кислот или солей
• Запрещён монтаж в условиях постоянного погружения в воду - хотя изоляторы защищают от брызг, шина не имеет IP-защиты
• Не допускается превышение сечения провода более 16 мм2 - риск перегрева и деформации зажима

Примеры использования

• Щит освещения в офисном здании - подключение всех нулевых проводов от светильников
• Щит управления конвейера - объединение PE-проводов от двигателей и датчиков
• Автоматический ввод резерва (АВР) - обеспечение общей нулевой точки между основным и резервным питанием
• Промышленный щит с множеством модульных устройств - экономия места за счёт компактной 16-позиционной шины

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только медные жилы до 16 мм2
• Обязательно обжимайте многожильные провода наконечниками типа НШВИ или НШКИ - это продлит срок службы контакта
• При креплении на панель убедитесь, что отверстия под изоляторы совпадают с толщиной материала - иначе шина будет болтаться
• Не затягивайте винты слишком сильно - латунь мягкая, можно повредить резьбу
• При использовании в сыром помещении дополнительно герметизируйте место входа проводов - шина сама по себе не является водонепроницаемой
• При сборке щита группируйте нулевые провода по функциональному назначению - это упрощает последующее обслуживание
