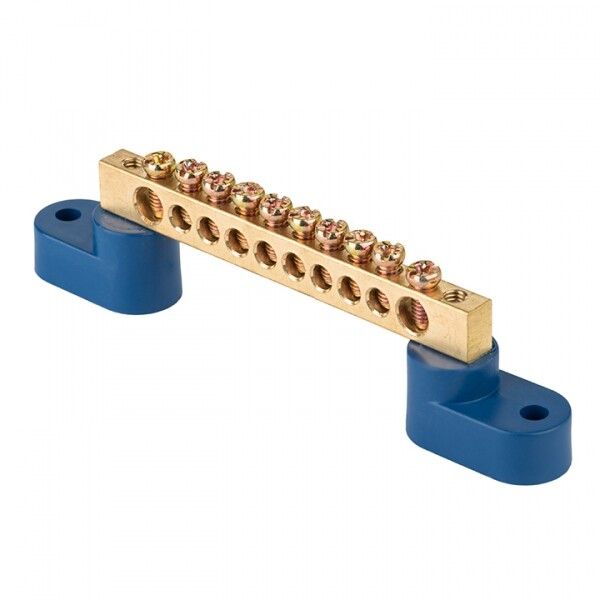

Шина нулевая N 6х9 10 отверстий 2 синих угловых изолятора латунь PROxima EKF sn0-2-63-10

Шина нулевая EKF PROxima sn0-2-63-10 - это надёжный элемент для распределения нулевого провода в щитах, выполненный из латуни с двумя синими изоляторами. Подходит для промышленного оборудования и систем автоматизации, где требуется безопасное и долговечное соединение проводников сечением 1,5–10 мм2.

Назначение и область применения

Шина нулевая EKF PROxima sn0-2-63-10 используется для объединения нескольких нулевых проводников (N) в одном месте - например, в распределительном щите. Применяется в промышленных установках (НКУ): на станках, конвейерах, пультах управления, в системах освещения и автоматики. Предназначена исключительно для нулевого провода, не для заземления (PE).

Технические характеристики

• Количество подключений: 10 винтовых точек
• Габариты: 6×9 мм - компактный размер для плотной сборки
• Материал контактов: латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводов: 1,5–10 мм2
• Температурный режим: от –40 C до +105 C
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Изоляторы: два синих угловых, из самозатухающего пластика
• Способ монтажа: крепление винтом к DIN-рейке через изоляторы

Совместимость и монтаж

Шина крепится на DIN-рейку с помощью двух синих пластиковых изоляторов. Установка возможна в любом направлении - изоляторы обеспечивают необходимый зазор между шиной и металлическим корпусом. Для подключения используются винты с круглым основанием, которые не пережимают и не режут жилы провода. Максимальное сечение - 10 мм2; меньшие сечения (1,5–2,5 мм2) фиксируются надёжно благодаря оптимизированному зажиму. Совместима с медными и алюминиевыми проводниками за счёт оцинкованного покрытия контактов.

Безопасность и стандарты

Изоляторы изготовлены из материала, не поддерживающего горение - повышает пожарную безопасность при перегрузках. Произведено в соответствии с требованиями к качеству для промышленного электрооборудования. Отсутствие степени защиты (IP00) означает, что шина должна использоваться только во внутренней части закрытого щита - открытая установка недопустима.

Преимущества

• Оцинкованная латунь обеспечивает устойчивость к окислению и совместимость с медью и алюминием
• Круглое основание винта предотвращает повреждение жилы при затяжке
• Компактные габариты позволяют экономить место в щитах
• Синие изоляторы визуально отличают нулевую шину от PE-шин
• Высокая термостойкость - работает даже при экстремальных температурах

Ограничения применения

• Не применяется для заземления (PE) - только для нулевого провода (N)
• IP00 - нельзя использовать вне закрытого щита, в сырых или запылённых средах
• Запрещено подключение проводов сечением более 10 мм2 - риск перегрева и потери контакта
• Не предназначен для частых демонтажей - многократная затяжка винтов снижает надёжность контакта

Примеры использования

• Подключение нулевых проводов от трёхфазных двигателей в цеховом щите
• Объединение нулей от светильников и розеток в распределительном щите офисного здания
• Сборка нулевой шины в пульте управления насосной станцией
• Использование в системах аварийного освещения с несколькими выходами

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение 1,5–10 мм2 - иначе контакт будет плохим
• Затягивайте винты равномерно, без усилия - используйте отвертку с ограничителем момента
• Не смешивайте эту шину с PE-шинами - цвет изоляторов (синий) указывает на её функцию, соблюдайте цветовое различие
• При установке в щит с металлическим корпусом обязательно используйте изоляторы - они уже в комплекте
• Для больших количеств проводов рассмотрите возможность комбинирования нескольких шин - EKF предлагает аналоги с другим числом отверстий
