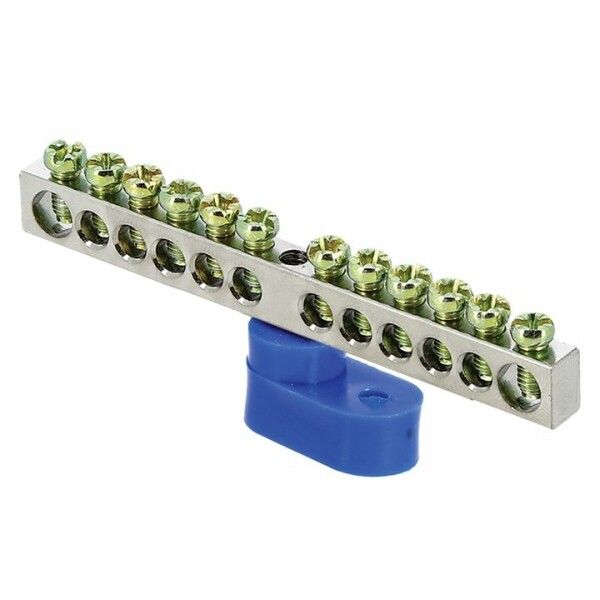

Шина нулевая N 6х9 12 отверст. цинк син. угловой изолятор PROxima EKF sn1-63-12-1

Шина нулевая N 6x9 мм 12 отверстий никель угловой изолятор от EKF серии PROxima - это компактное решение для организации нулевого провода в распределительных щитах. Латунная основа с никелевым покрытием обеспечивает долговечность и хорошую проводимость, а угловой изолятор позволяет грамотно организовать маршруты проводов в ограниченном пространстве.

Назначение и область применения

Эта шина используется для соединения нулевых проводников (N) в электрических щитах. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах. Применяется там, где требуется надёжное и компактное распределение нуля между несколькими цепями - например, в щитах жилых домов, офисах, на участках автоматизации производства.

Технические характеристики

• Количество подключений: 12 отверстий - можно подсоединить до 12 проводов
• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без перегрева
• Рабочее напряжение: 380 В - рассчитана на трёхфазные сети с нулевым проводником
• Материал контактов: латунь с никелевым покрытием - повышает corrosion resistance и снижает окисление
• Диапазон сечений проводов: 1,5–10 мм2 - совместима с большинством стандартных медных проводов
• Способ присоединения: винтовой - фиксация проводов болтом M4
• Форма: угловая - экономит место за счёт изменения направления выводов
• Крепление: винтовое - монтируется на DIN-рейку через винты
• Стандарт: IEC 60309-1(1999) - соответствие международным требованиям к контактным соединениям

Совместимость и монтаж

Шина монтируется на стандартную DIN-рейку шириной 35 мм. Для крепления используются два винта, расположенные на корпусе изолятора. Угловая форма позволяет выводить провода либо горизонтально, либо вертикально - удобно при плотной компоновке щита. Все винтовые зажимы доступны для обслуживания без демонтажа всей шины. Диаметр отверстий рассчитан под винты M4; рекомендуется использовать провода с наконечниками типа НШВИ для лучшего контакта.

Безопасность и стандарты

Шина соответствует стандарту IEC 60309-1(1999), который регламентирует безопасность электроустановочных изделий с винтовыми соединениями. Никелевое покрытие предотвращает образование оксидов, что снижает риск нагрева и потери контакта. Материалы не поддерживают горение и имеют термостойкость, достаточную для условий эксплуатации в электрощитах.

Преимущества

• Никелевое покрытие увеличивает срок службы и улучшает контакт при многократных подключениях
• Угловая форма позволяет эффективнее использовать пространство внутри щита
• Высокая плотность подключений (12 точек) снижает необходимость в нескольких шинах
• Цена ниже аналогичных решений от европейских производителей без потери качества
• Совместима с проводами всех типов в диапазоне 1,5–10 мм2

Ограничения применения

• Не предназначен для подключения проводов сечением менее 1,5 мм2 - возможен слабый контакт
• Не рассчитана на постоянную работу выше 63 А - превышение тока вызывает перегрев
• Не следует использовать в условиях повышенной влажности без защиты щита (не имеет IP-защиты)
• Не заменяет шину PE - для заземления нужна отдельная шина с другим цветовым обозначением

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение нулей от группы освещения и розеток в офисном щите
• Распределение нуля на станках с частотными преобразователями
• Сборка нулевой шины в распределительных пунктах промышленного оборудования

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - это равномерно распределит нагрузку
• Затягивайте винты усилием 0,5–0,7 Нм - слишком сильное затягивание может повредить резьбу
• Используйте наконечники НШВИ для многожильных проводов - они предотвращают обрыв жил
• При установке в щит с высокой плотностью компонентов - ориентируйте шину так, чтобы выходы проводов не мешали другим элементам
• Проверяйте контакт после первого включения - при первом нагреве некоторые соединения требуют легкой подтяжки
