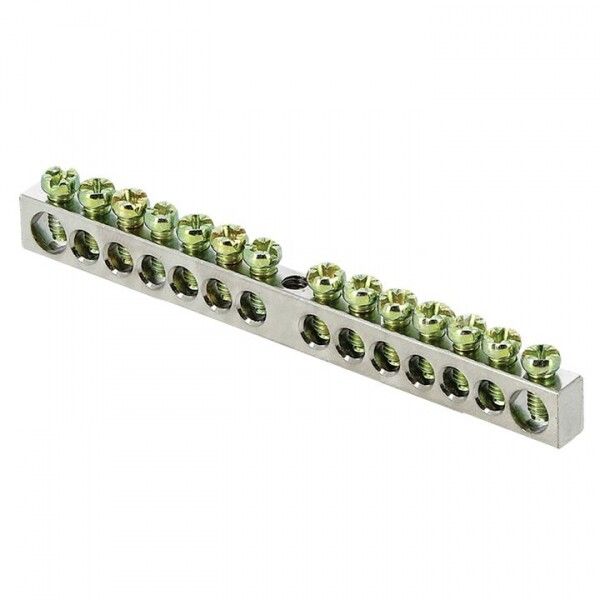

Шина PEN "ноль-земля" 6х9 14 отверст. цинк крепеж по центру PROxima EKF sn1-63-14

Шина PEN EKF 63.14 - это компактная и надёжная сборка для объединения нулевого (N) и защитного заземляющего (PE) проводников в распределительном щите. Применяется в системах TN-C-S и TN-S, где требуется единая точка соединения нуля и земли. Материал - латунь с никелированием, что обеспечивает долговечность даже в условиях повышенной влажности.

Назначение и область применения

Шина PEN EKF 63.14 используется для создания единой точки соединения рабочего нуля (N) и защитного заземления (PE) в электрощитах. Подходит для установки в жилых, коммерческих и промышленных объектах, где применяются системы заземления TN-C-S и TN-S. Часто встречается в щитах этажных, квартирных и распределительных пунктах. Может использоваться как в новых монтажах, так и при модернизации существующих сетей.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без перегрева
• Количество подключений: 14 отверстий - позволяет подсоединить до 14 проводников
• Сечение шины: 6×9 мм - оптимально для тока 63 А и сечений проводов 1,5–10 мм2
• Рабочее напряжение: 380 В - рассчитана на трёхфазную сеть 220/380 В
• Материал основания: латунь - высокая электропроводность и механическая прочность
• Покрытие: никель - защищает от окисления, снижает контактное сопротивление
• Способ присоединения: винтовой - фиксация провода гайкой и болтом
• Стандарт: IEC 60309-1(1999) - соответствие международным требованиям к соединительным устройствам

Совместимость и монтаж

Шина PEN EKF 63.14 монтируется на DIN-рейку через винтовое крепление по центру. Для установки необходимы стандартные инструменты: отвёртка и ключ для затяжки винтов. Диаметр отверстий подходит для проводов сечением 1,5–10 мм2. Винты не требуют специальных усилий - достаточно плотной фиксации без перетяга. Крепление по центру обеспечивает равномерное распределение нагрузки и минимизирует риск деформации шины. Не совместима с автоматическими клеммами или быстрозажимными системами - только винтовые соединения.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60309-1(1999), который регламентирует безопасность электроустановочных изделий. Латунь и никелевое покрытие обеспечивают устойчивость к коррозии и предотвращают образование оксидных плёнок, которые могут вызвать нагрев контактов. Наличие изоляционного основания исключает случайное замыкание на корпус щита. Соответствует требованиям ГОСТ Р 50030.2 и ПУЭ для защиты от поражения электрическим током.

Преимущества

• Цена ниже аналогичных решений от европейских производителей - экономия до 50%
• Никелированная поверхность - меньше окисления, стабильный контакт длительное время
• Высокая плотность отверстий - 14 точек подключения в компактном формате
• Универсальность - подходит как для N, так и для PE в одной шине
• Произведено в рамках серии PROxima - гарантия качества и стандартизированной сборки

Ограничения применения

• Не предназначен для токов выше 63 А - при превышении возможен перегрев
• Не работает с проводниками менее 1,5 мм2 - слишком малый диаметр не будет надёжно зажат
• Не рекомендуется использовать в помещениях с агрессивной средой (например, химические производства) - хотя никель защищает, он не является антикоррозийным покрытием для экстремальных условий
• Требует ручной затяжки - нельзя применять с дросселями или автоматическими клеммами

Примеры использования

• Щитовая в многоквартирном доме - объединение нулей и заземлений от всех квартир
• Распределительный щит на производстве - подключение заземляющих проводов к станкам и конвейерам
• Аварийный освещение - сборка заземляющих проводов от светильников
• Обновление старого щита - замена нескольких перемычек на одну унифицированную шину

Практические советы

• Перед монтажом проверьте сечение проводов - они должны попадать в диапазон 1,5–10 мм2
• Затягивайте винты рукой до упора, затем слегка - лишнее усилие повредит резьбу
• Используйте медные наконечники (наконечники типа НШВИ) для многожильных проводов - это повысит надёжность контакта
• При установке в щит с металлическим корпусом обязательно используйте изолирующие прокладки - шина уже имеет изолятор, но дополнительная защита не помешает
• Проверяйте температуру контактов после первого включения - если шина теплая, значит есть плохой контакт
