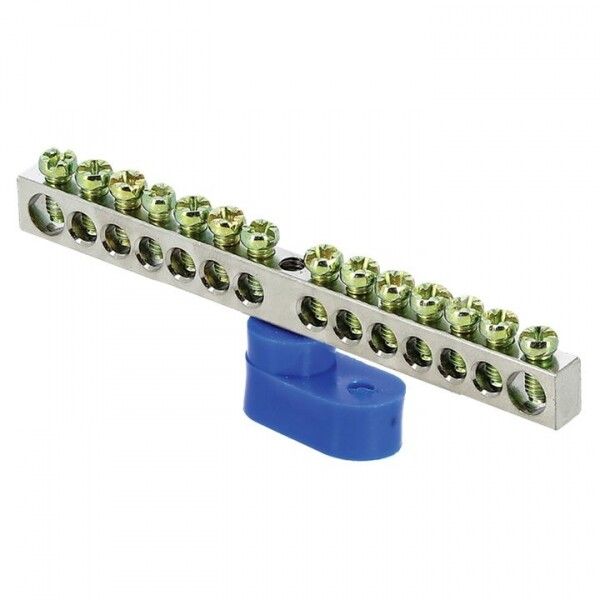

Шина нулевая N 6х9 14 отверст. цинк син. угловой изолятор PROxima EKF sn1-63-14-1

Шина нулевая N 6x9 мм 14 отверстий никель угловой изолятор от EKF серии PROxima — это компактное решение для организации нулевого провода в распределительных щитах. Латунная основа с никелевым покрытием обеспечивает долговечность и хорошую проводимость, а угловой изолятор позволяет грамотно организовать монтаж в ограниченном пространстве.

Назначение и область применения

Эта шина используется для соединения нулевых проводников (N) в электрических щитах. Подходит для систем TN-S и TN-C-S, где требуется единая точка подключения нескольких нулевых жил. Применяется в бытовых, коммерческих и промышленных установках — например, в щитах квартир, офисов, насосных станциях, автоматизированных линиях.

Технические характеристики

• Количество подключений: 14 отверстий — можно подсоединить до 14 проводов
• Номинальный ток: 63 А — выдерживает нагрузку до этого значения без перегрева
• Рабочее напряжение: 380 В — рассчитана на использование в трёхфазных сетях
• Диапазон сечений проводов: 1,5–10 мм² — совместима с большинством распространённых медных жил
• Материал контактов: латунь с никелевым покрытием — повышает коррозионную стойкость и снижает окисление
• Тип крепления: винтовое — фиксируется на DIN-рейке через винты
• Форма: угловая — экономит место за счёт вертикального расположения выводов
• Стандарт: IEC 60309-1(1999) — соответствие международным требованиям к контактным соединениям

Совместимость и монтаж

Шина крепится на DIN-рейку с помощью винтов, указанных в комплекте. Для монтажа используйте отвертку с плоским лезвием. Диаметр отверстий подходит под стандартные винты M3–M4. Угловая форма позволяет направить провода вниз или вбок, что удобно при плотной компоновке щита. Обязательно затягивайте винты усилием 0,5–0,7 Н·м — недостаточно или слишком сильно затянутые соединения снижают надёжность.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60309-1(1999), который гарантирует безопасность электрических соединений в условиях повышенной влажности и механических воздействий. Никелевое покрытие предотвращает образование оксидов, которые могут вызвать нагрев и потерю контакта. Материалы не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации.

Преимущества

• Никелевое покрытие увеличивает срок службы контактов и улучшает проводимость
• Угловая форма позволяет эффективнее использовать пространство внутри щита
• Высокая плотность подключений (14 точек) снижает необходимость в дополнительных шинах
• Цена ниже аналогов европейских брендов без потери качества
• Совместима с проводами всех типов в диапазоне 1,5–10 мм²

Ограничения применения

• Не предназначен для подключения проводов сечением менее 1,5 мм² — возможен слабый контакт
• Не рекомендуется для постоянного тока выше 63 А — риск перегрева
• Не является шиной PE — для заземления нужна отдельная шина, хотя конструктивно она может быть смонтирована рядом
• Не имеет защиты IP — применяется только во внутренних закрытых щитах

Примеры использования

• Подключение нулевых проводов от розеток в квартире
• Объединение нулей от группы освещения в этажном щите
• Заведение нуля от частотного преобразователя в промышленном оборудовании
• Сборка нулевой шины в щитах управления конвейерными линиями

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение — так равномернее распределяется нагрузка
• Используйте наконечники типа “пальцы” для многожильных проводов — это повысит надёжность контакта
• При установке в щит с высокой влажностью дополнительно примените термоусадочные трубки на выходах
• Не путайте эту шину с заземляющей — они имеют разные цветовые обозначения и должны быть разнесены
• Проверяйте затяжку винтов каждые 1–2 года — особенно в местах с вибрацией
