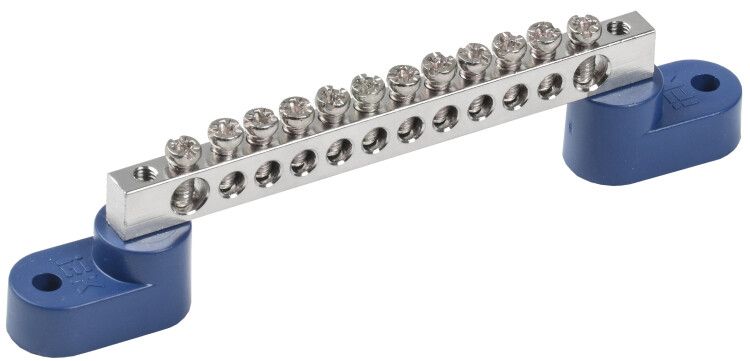

Шина нулевая Ni ШНИ-6х9-12-У2-С на двух угловых изоляторах IEK YNN10-12-C2-K07-N

Шина нулевая Ni ШНИ-6х9-12-У2-С на двух угловых изоляторах - это надёжный элемент распределительного щита для коммутации нулевых и защитных проводников. Произведённая компанией IEK, эта шина рассчитана на работу в условиях повышенной влажности и агрессивной среды благодаря никелированному покрытию и прочной конструкции.

Назначение и область применения

Шина нулевая Ni ШНИ-6х9-12-У2-С используется для создания единых точек подключения нулевых (N) и защитных (PE) проводников в электрощитах. Подходит для установки в распределительных устройствах жилых, промышленных и коммерческих объектов. Может применяться как для фазных, так и для нулевых проводников, если требуется механическая фиксация и гальваническая развязка от корпуса.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактных точек: 12
• Подключаемые сечения проводов: до 16 мм2
• Материал основной шины: латунь
• Поверхностное покрытие: никелированное
• Изоляторы: два угловых, из самозатухающего пластика
• Срок службы: 15 лет
• Рабочий температурный диапазон: от –40 C до +50 C
• Максимальная относительная влажность: 90%

Совместимость и монтаж

Шина нулевая Ni ШНИ-6х9-12-У2-С устанавливается на DIN-рейку стандартной ширины 35 мм. Каждый контакт предназначен для одного одножильного или многожильного провода сечением до 16 мм2. Для монтажа используйте отвертку с плоским жалом - зажимы имеют винтовую систему. Убедитесь, что провод зачищен на длину 8–10 мм и плотно затянут, чтобы избежать перегрева. Никелированная поверхность снижает риск окисления, поэтому дополнительная смазка не требуется.

Безопасность и стандарты

Конструкция соответствует требованиям к электроустановкам в помещениях с нормальной и повышенной опасностью. Самозатухающий материал изоляторов предотвращает распространение горения при перегрузках. Применение никелированной латуни повышает безопасность в агрессивных средах - например, в цехах с химическими испарениями или на открытых площадках.

Преимущества

• Никелированное покрытие увеличивает срок службы и устойчивость к коррозии
• Угловые изоляторы обеспечивают надёжную изоляцию от металлического корпуса щита
• Высокая плотность контактов (12 точек) позволяет компактно организовать подключение множества проводов
• Латунная шина гарантирует хорошую электропроводность и термическую стабильность
• Совместима с большинством модульных щитов IEK и аналогичных серий других производителей

Ограничения применения

• Не предназначена для подключения проводов сечением более 16 мм2 - возможен перегрев и ослабление контакта
• Не рекомендуется использовать в средах с постоянным воздействием солёной воды или агрессивных кислот - даже никелирование имеет пределы устойчивости
• Запрещено монтировать без закрепления на DIN-рейке - неустойчивая установка может вызвать замыкание
• Не следует применять в качестве фазной шины без проверки совместимости с другими элементами защиты

Примеры использования

• Щитовые комнаты в многоэтажных домах - сборка нулевой шины для квартирных групп
• Производственные линии - подключение защитных проводников к станкам и конвейерам
• Общественные здания - организация PE-проводника в осветительных щитах
• Аварийные системы - обеспечение надёжного заземления в условиях повышенной влажности (например, бассейны, парники)

Практические советы

• Перед установкой проверьте соответствие сечения провода - использование проводов больше 16 мм2 требует другой модели
• При подключении нескольких проводов в один контакт - лучше использовать ответвители или перемычки, чем перегружать одну клемму
• После монтажа проверьте все винты на затяжку - слабый контакт может нагреваться даже при номинальном токе
• Шина нулевая Ni ШНИ-6х9-12-У2-С от IEK хорошо сочетается с автоматами и УЗО того же бренда - обеспечивается согласованность по классу защиты и габаритам
• Для обслуживания щита - можно легко демонтировать шину, не трогая остальные провода, благодаря её креплению на изоляторах
