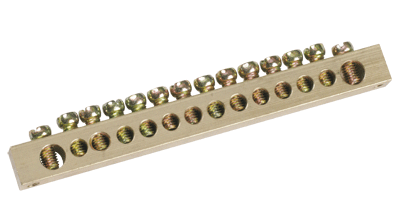

Шина PEN "земля-ноль" 6х9мм 12/2 (12групп/креп по краям) | YNN11-12-100 IEK

Шина PEN земля-ноль 6х9 мм 12/2 (12 групп, крепление по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-12-100 обеспечивает коммутацию до 12 групп проводов, что делает её удобным решением для компактной сборки щитового оборудования.

Назначение и область применения

Шина PEN земля-ноль 6х9 мм 12/2 используется для объединения нулевых проводников в электроустановках напряжением до 380 В. Она применяется в распределительных щитах жилых, общественных и промышленных объектах - например, в этажных щитах, щитах автоматизации, системах освещения и управления технологическим оборудованием. Подходит для схем TN-C-S и TN-S, где требуется разделение N и PE после входа в здание.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку типичных квартирных и промышленных контуров
• Материал: латунь - высокая проводимость, устойчивость к коррозии
• Габариты: 6×9 мм - оптимальная толщина для механической прочности и тепловой стойкости
• Количество контактов: 12 - позволяет подключить до 12 проводников (по одному на группу)
• Диапазон сечений подключаемых проводов: до 16 мм2 - совместима с большинством бытовых и промышленных кабелей
• Рабочий температурный диапазон: от –40 до +50 C - работает в холодных помещениях и нагреваемых щитах
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены
• Цвет: желтый - визуальное отличие от фазных шин, соответствует требованиям ГОСТ
• Отделка: необработанная - поверхность не покрыта лаком или гальваническим слоем, сохраняет естественную проводимость

Совместимость и монтаж

Шина PEN земля-ноль 6х9 мм 12/2 крепится исключительно по краям - через специальные кронштейны или угловые изоляторы. Устанавливается либо на DIN-рейку 35 мм (через переходные элементы), либо прямо на металлическую панель щита с помощью болтов. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Прямое крепление к панели требует предварительного сверления отверстий под крепёж. Монтажная плата не предусматривает встроенные клеммы - все провода затягиваются винтами на самой шине.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Латунная основа обеспечивает термическую и электрическую стабильность. Жёлтый цвет соответствует нормам маркировки PEN-проводников. Отсутствие покрытия снижает риск возникновения контактного сопротивления при многократном демонтаже. Номинальный ток 100 А гарантирует безопасную работу при максимальной нагрузке в рамках классических распределительных сетей.

Преимущества

• Высокая плотность контактов - 12 точек подключения на компактной плате
• Устойчивость к перегрузкам благодаря материалу и толщине 6 мм
• Стандартный шаг между контактами - упрощает организацию проводки
• Подходит для частых обслуживаний - латунь не хрупкая, не деформируется при затяжке
• Совместима с существующими решениями IEK - легко интегрируется в щиты других изделий бренда

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - запрещено применение в HV-сетях
• Не допускается установка в условиях постоянного воздействия воды или агрессивных сред - отсутствует герметизация
• Не подходит для подключения проводов сечением более 16 мм2 - возможна потеря контакта или повреждение винтов
• Требуется обязательное использование наконечников для многожильных проводов - прямая зачистка и ввод в шину недопустимы
• Крепление только по краям - нельзя использовать в местах, где нужна центральная фиксация (например, в узких щитах с ограниченным доступом)

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение всех N и PE проводов от квартир
• Щит управления насосной станцией - подключение защитных проводников от трёхфазных двигателей
• Автоматический щит освещения торгового центра - сборка нулевых проводов от светильников и датчиков
• Производственный щит с несколькими линиями питания - организация единой точки заземления для группы оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимум 16 мм2, иначе винты не смогут надёжно зажать жилу
• Обязательно используйте наконечники типа НШВИ или НШВИ-2 - они предотвращают ослабление контакта при вибрациях
• Затягивайте винты моментом 0,8–1,2 Нм - переусиливать нельзя, чтобы не повредить латунную шину
• При установке на панель - используйте изолирующие прокладки, чтобы избежать замыкания на корпус
• Для щитов с ограниченным пространством - выбирайте эту модель только если есть возможность крепления именно по краям; для центрального крепления ищите исполнение 12/1
• Проверяйте целостность шины перед первым включением - наличие трещин или следов перегрева недопустимо
