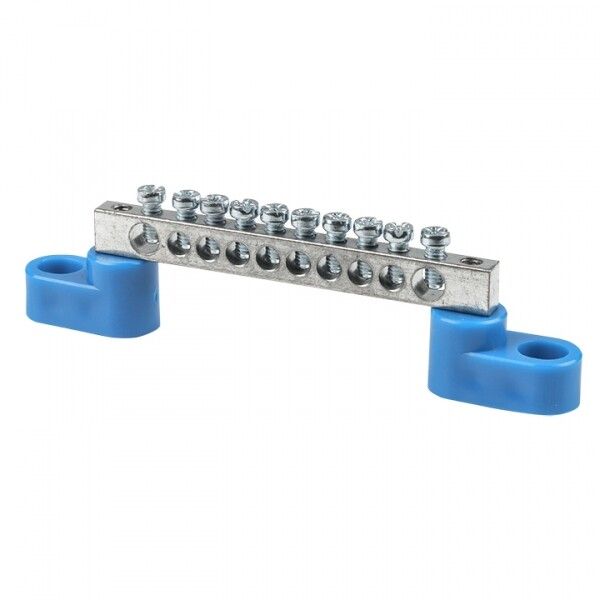

Шина нулевая N 6х9 10 отвер. цинк 2 син. угловых изолятора EKF sn1-63-10-2

Шина нулевая N 6x9мм 10 отверстий цинк 2 синих угловых изолятора EKF, ГСИ - это надёжный клеммный блок для сборки нулевой шины в распределительных щитах. Продукт серии PROxima от EKF предназначен для безопасного и компактного подключения множества нулевых проводников с сечением до 9 мм2.

Назначение и область применения

Шина нулевая N 6x9мм 10 отверстий цинк 2 синих угловых изолятора EKF, ГСИ используется для создания единой точки подключения всех нулевых рабочих проводников (N) в электроустановках. Подходит для установки в силовых, осветительных и автоматизированных щитах. Может применяться в жилых, коммерческих и промышленных объектах, где требуется организованная и доступная нулевая шина.

Технические характеристики

• Количество подключений: 10 отверстий
• Максимальное сечение провода: 9 мм2
• Номинальный ток: 100 А
• Материал контактов: латунь с оцинкованным покрытием
• Тип подключения: винтовой
• Способ монтажа: крепление через изоляторы
• Число полюсов: 1 (только N)
• Размеры шины: 6×9 мм (высота × толщина)
• Изоляторы: два синих угловых, обеспечивают изоляцию от корпуса щита

Совместимость и монтаж

Шина нулевая N 6x9мм 10 отверстий цинк 2 синих угловых изолятора EKF, ГСИ монтируется на DIN-рейку с помощью двух синих угловых изоляторов. Угловые изоляторы позволяют установить шину перпендикулярно рейке, экономя место в щите. Для монтажа используйте винты M4 - они уже предусмотрены в конструкции. Каждый контакт затягивается отвёрткой; момент затяжки - не более 0,8 Нм, чтобы не повредить резьбу. Не допускается использование инструментов с острыми гранями - есть риск повреждения латунных контактов.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р МЭК 60947-7-1 и имеет указание ГСИ (Государственный стандарт исполнения). Цинковое покрытие защищает от коррозии, а синие изоляторы визуально отличают нулевую шину от фазных и заземляющих элементов. Соответствие стандартам обеспечивает безопасную работу в сетях переменного тока до 500 В.

Преимущества

• Высокая плотность подключений: 10 точек на компактной площади
• Устойчивость к окислению благодаря оцинкованному слою
• Угловые изоляторы снижают риск замыкания на корпус щита
• Легко интегрируется в стандартные щиты EKF и других производителей
• Цветные изоляторы упрощают диагностику и обслуживание

Ограничения применения

Не применяйте шину для подключения проводов сечением более 9 мм2 - это вызовет перегрев и ослабление контакта. Не используйте для заземления (PE) - для этой задачи нужна отдельная шина PE. Также запрещено использовать в условиях постоянного воздействия открытого пламени, химически активных сред или высокой влажности вне закрытых щитов. Не рекомендуется для частых демонтажей - многократное откручивание винтов снижает срок службы резьбы.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Сборка нулевой шины в щитах управления насосными станциями
• Распределение нулей в системах освещения офисных помещений
• Интеграция в щиты счётчиков и устройств защиты

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивать 1,5 мм2 и 9 мм2 в одной шине не рекомендуется
• Затягивайте винты равномерно - не перетягивайте, особенно при использовании медных проводов
• При групповой установке нескольких шин оставляйте минимум 10–15 мм между ними для удобства обслуживания
• При работе в старых щитах с металлическим корпусом обязательно используйте изоляторы - даже если кажется, что шина не касается корпуса
• Артикул sn1-63-10-2 совпадает с каталогом EKF PROxima - легко найти аналоги и запчасти
