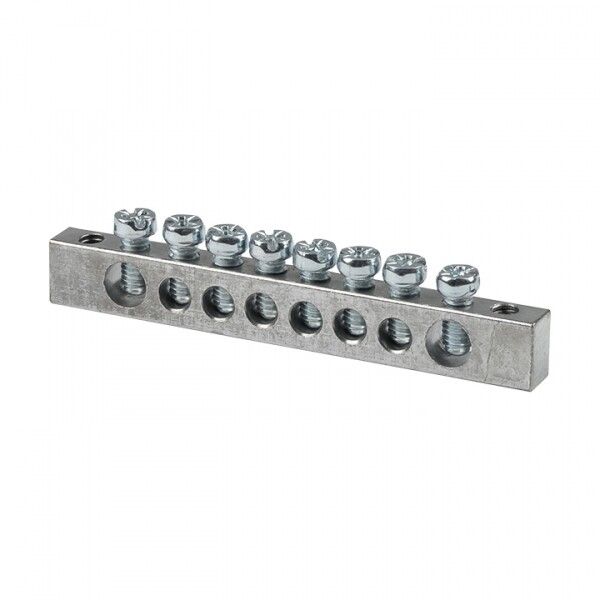

Шина PEN ""ноль-земля"" (6x9мм) 8 отв. цинк крепе ж по краям EKF" - sn1-63-08-k

Шина PEN ноль-земля 6x9мм 8 отверстий цинк крепеж по краям от EKF (артикул sn1-63-08-k) - это компактный клеммный блок для объединения нулевых и заземляющих проводников в распределительных щитах. Она обеспечивает надёжное соединение до восьми проводов с помощью винтовых зажимов, расположенных по краям корпуса.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевого провода (N) и защитного заземления (PE) в электрических щитах. Подходит для установки в жилых, коммерческих и промышленных объектах. Применяется в системах TN-C-S и TN-S, где требуется разделение PEN-проводника на N и PE после входа в здание.

Технические характеристики

• Материал контактов: латунь с оцинкованным покрытием - повышает corrosion resistance и долговечность
• Сечение шины: 6×9 мм - обеспечивает пропускную способность до 100 А
• Номинальный ток: 100 А - соответствует нагрузкам типичных квартир и малых предприятий
• Количество точек подключения: 8 - все отверстия рассчитаны на провода сечением до 6 мм2
• Способ подключения: винтовой - позволяет фиксировать одножильные и многожильные провода
• Способ монтажа: крепление по краям - удобно для установки на DIN-рейке через специальные кронштейны
• Тип изделия: блок клеммный - не требует дополнительных переходников

Совместимость и монтаж

Шина PEN ноль-земля 6x9мм 8 отверстий цинк крепеж по краям совместима с DIN-рейкой 35 мм. Для монтажа используйте крепёж, предусмотренный производителем - он расположен по краям корпуса, что исключает перекос при установке. Убедитесь, что провода имеют сечение не более 6 мм2 - большие провода не войдут в зажимы. После затяжки винтов проверьте надёжность соединения легким потягиванием провода.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1. Оцинкованная поверхность защищает от коррозии в условиях повышенной влажности. Каждый контакт изолирован друг от друга, предотвращая случайное замыкание между N и PE. Не предназначен для работы в средах с агрессивными химическими веществами.

Преимущества

• Унифицированная конструкция - один элемент заменяет несколько отдельных клемм
• Равномерное распределение точек подключения - снижает риск перегрузки одного зажима
• Цинковое покрытие - увеличивает срок службы в помещениях с высокой влажностью
• Чёткая маркировка зон подключения - упрощает идентификацию N и PE при обслуживании

Ограничения применения

• Не подходит для проводов сечением более 6 мм2 - попытки вставить больший провод повредят зажим
• Не рекомендовано использование в открытых щитах вне помещений - отсутствует защита IP
• Запрещено применять в качестве основного проводника в цепях выше 100 А - возможен перегрев
• Не предназначена для частого демонтажа - многократные затяжки/ослабления винтов снижают надёжность контакта

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите квартиры
• Объединение заземляющих проводов от розеток, светильников и бытовой техники
• Разделение PEN-проводника на N и PE в главном распределительном щите дома
• Формирование шины заземления в щитах насосных станций и вентиляционных систем

Практические советы

• Перед монтажом удалите оксидную плёнку с концов многожильных проводов - используйте опрессовку или наконечники
• Затягивайте винты равномерно - не переусердствуйте, чтобы не повредить резьбу
• Проверяйте соответствие цветовой маркировки: голубой - N, жёлто-зелёный - PE
• При использовании в щитах с большим числом подключений - группируйте провода по функциональному назначению
• Для модульных щитов EKF PROxima эта шина является идеальным решением - совпадают габариты и стиль исполнения
