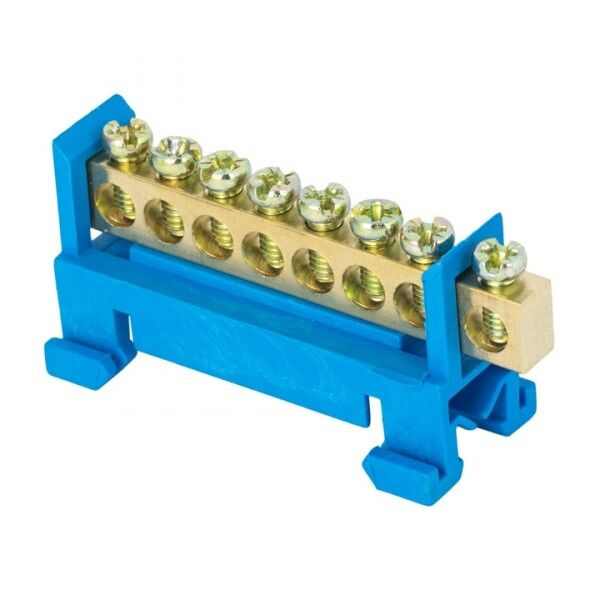

Шина нулевая N 6х9 8 отверстий синий изолятор тип "Стойка" на DIN-рейку латунь розн. стикер PROxima EKF sn0-63-8-sb-r

Шина нулевая N (6х9 мм) 8 отверстий латунь синий изолятор тип Стойка на DIN-рейку от EKF серии PROxima - это надёжное решение для распределения нулевого провода в щитах промышленного и коммерческого оборудования. Устройство фиксируется на DIN-рейке, обеспечивает безопасное соединение до восьми проводников и совместимо с медными и алюминиевыми жилами.

Назначение и область применения

Шина используется для создания единой точки подключения нулевых проводников (L-N) в электрических щитах. Применяется в комплектных устройствах (НКУ), распределительных щитах, автоматических системах управления, на производствах и объектах с высокими требованиями к надёжности соединений. Подходит для монтажа в силовых цепях переменного тока с напряжением до 400 В.

Технические характеристики

• Количество подключений: 8 отверстий
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Изолятор: негорючий пластик
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Габариты шины: 6×9 мм
• Рабочая температура: от –40 C до +105 C
• Степень защиты: IP00 (без внешней защиты, требует установки внутри корпуса)
• Способ монтажа: крепление на DIN-рейку через изолятор
• Цвет изолятора: синий

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место в щите - габариты шины позволяют использовать её даже в плотно заполненных распределительных коробках. Каждый винт предназначен для одного провода; многожильные и одножильные проводники допускаются. Перед затяжкой зачищайте жилы на 8–10 мм. Не используйте инструменты с острыми кромками - прижимные винты имеют круглое основание, чтобы не повредить проводник.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству и безопасности для промышленного электрооборудования. Материалы соответствуют нормам на негорючесть (изолятор не поддерживает горение). Оцинкованное покрытие контактов снижает риск окисления и коррозии. IP00 означает, что шина не имеет собственной защиты от пыли и влаги - обязательна установка в закрытом щите.

Преимущества

• Оцинкованная латунь обеспечивает долговечность и совместимость с медью и алюминием - не нужен переходной элемент.
• Круглое основание винта исключает перерезание жилы при затяжке.
• Негорючий изолятор повышает пожарную безопасность.
• Синий цвет изолятора визуально отличает нулевую шину от PE-шин (обычно жёлто-зелёные).
• Высокая плотность подключений (8 точек на компактной основе) экономит место в щите.

Ограничения применения

• Не применяется вне электрического щита - IP00 не защищает от внешних воздействий.
• Не рекомендовано использование в условиях постоянной влажности, сырости или агрессивной среды без дополнительной герметизации.
• Запрещено подключение проводов сечением менее 1,5 мм2 или более 10 мм2 - возможен перегрев или плохой контакт.
• Не предназначен для подключения токов выше 100 А - превышение может вызвать оплавление контактов.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в промышленном щите управления станком.
• Объединение нулей от нескольких групп освещения в офисном распределительном щите.
• Распределение нулевой шины в системах автономного питания с ИБП.
• Формирование нулевого контура в щитах HVAC-систем и насосных станций.

Практические советы

• Перед установкой проверьте соответствие сечения провода диапазону 1,5–10 мм2 - не пытайтесь вставить слишком толстые или тонкие жилы.
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или изоляцию.
• При использовании алюминиевых проводов - слегка протяните винты после первичного нагрева системы (через 1–2 часа работы).
• Для удобства обслуживания оставляйте минимум 10 мм свободного места между соседними шинами.
• Эта модель - часть серии PROxima от EKF, поэтому совместима с другими изделиями этой линейки по форме, цветовой маркировке и способу крепления.
