Шина нулевая ШНИ-8х12-24-У2-С, 24 конт., 125А, 380В IEK (ИЭК) YNN10-812-24C2-K07

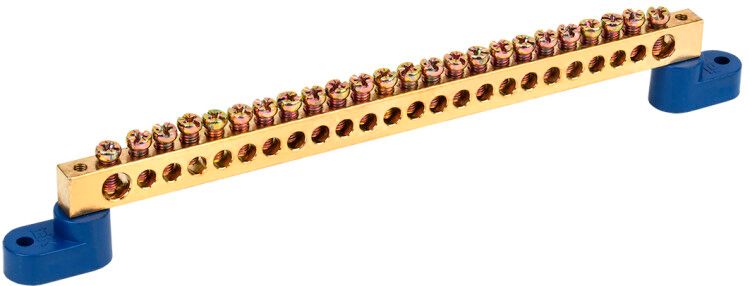

Шина нулевая ШНИ 8х12-24-У2-С на двух угловых изоляторах от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-812-24c2-k07 обеспечивает устойчивую работу в условиях промышленной автоматизации и жилой застройки.

Назначение и область применения

Шина нулевая ШНИ 8х12-24-У2-С используется для коммутации нулевых проводников в электрощитах: подключения нейтральных (N) и защитных заземляющих (PE) жил кабелей. Применяется в силовых и осветительных щитах, распределительных устройствах, системах автоматического управления. Подходит для объектов с высокой плотностью подключений - например, многоэтажных домов, производственных линий, насосных станций.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Количество контактных точек: 24
• Материал: латунь - обеспечивает хорошую проводимость и коррозионную стойкость
• Диапазон сечений подключаемых проводов: до 25 мм2
• Рабочая температура: от -40 C до +50 C
• Цвет корпуса: синий
• Тип поверхности: необработанная - без покрытия, сохраняет естественные свойства латуни
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина нулевая ШНИ 8х12-24-У2-С крепится двумя способами:

• Через угловые изоляторы - на панель щита с помощью болтов
• На DIN-рейку 35 мм - через специальные крепления (не требует дополнительных элементов)

Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Это предотвращает ослабление контакта при вибрациях и перегрев. Монтаж выполняется на монтажной плате - шина не рассчитана на установку внутри труб или закрытых каналах без доступа для обслуживания.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и применяется в соответствии с ПУЭ. Латунная основа и изоляционные элементы обеспечивают безопасную работу при максимальном токе 125 А. Наличие изоляторов исключает случайное замыкание на корпус щита. Условия эксплуатации - в помещениях с нормальной влажностью и отсутствием агрессивных сред.

Преимущества

• Высокая плотность контактов - 24 точки позволяют подключить множество проводов без дополнительных ответвлений
• Стандартный шаг между контактами - удобство при компоновке в щите
• Универсальное крепление - совместима с DIN-рейкой и прямой фиксацией на панели
• Долговечность - срок службы 15 лет благодаря качественной латуни и отсутствию покрытий, которые могут треснуть
• Синий цвет - визуально отличается от фазных шин, снижает риск ошибок при обслуживании

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В
• Не допускается использование с алюминиевыми проводами - возможна электрохимическая коррозия
• Запрещён монтаж во взрывоопасных зонах, в местах постоянного воздействия воды или масла
• Не следует использовать в качестве фазной шины - даже при отсутствии нагрузки есть риск путаницы при ремонте
• Подключение проводов сечением более 25 мм2 недопустимо - увеличит давление на контакт и вызовет нагрев

Примеры использования

• Щит освещения в офисном здании - подключение всех N и PE проводов от групп розеток и светильников
• Автоматический щит насосной станции - сборка нулевых проводов от частотных преобразователей и тепловых реле
• Распределительный щит ЖКХ - объединение нулевых проводов от квартирных вводов
• Производственные линии - подключение защитных проводников от двигателей и пультов управления

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2. Для меньших сечений (до 16 мм2) можно использовать одножильные провода без гильз, но многожильные - всегда с наконечниками
• При использовании на DIN-рейке убедитесь, что крепёжные выступы шины точно попадают в пазы рейки - иначе возникает люфт
• При фиксации на панели используйте изоляционные прокладки под угловые изоляторы - особенно если щит металлический
• Обязательно пометьте каждую клемму маркером (например, “N” или “PE”) - это ускорит диагностику и ремонт
• Проверяйте затяжку винтов после первого включения - латунь немного деформируется при первом нагреве
