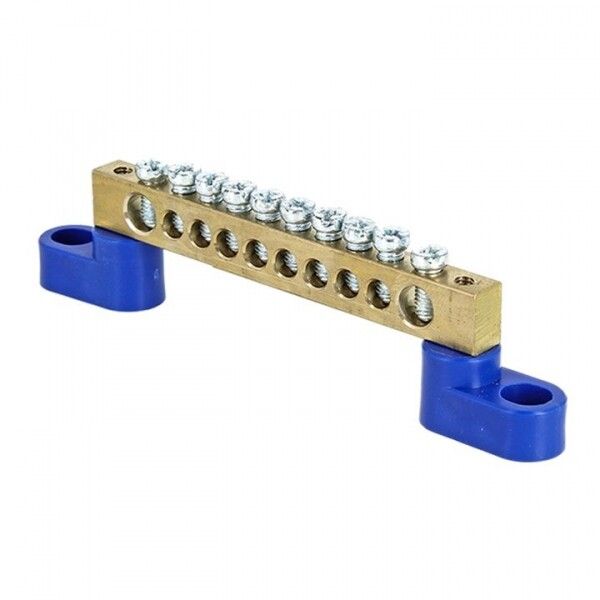

Шина нулевая 8х12мм 125А 10 отверстий 2 изолятора стойка латунь PROxima - sn0-125-10-2 EKF

Шина нулевая 8х12 мм 125А 10 отверстий латунь 2 синих угловых изолятора от бренда EKF, серия PROxima - это компактная и надёжная шина для организации нулевого и защитного заземления в распределительных щитах. Подходит для промышленных и коммерческих объектов, где требуется высокая плотность подключений и долговечность материала.

Назначение и область применения

Эта шина используется для соединения нулевых проводников (L-N) и проводников защитного заземления (PE) в электрощитах. Применяется в системах TN-S и TN-C-S, особенно там, где необходимо подключить несколько кабелей с одинаковым сечением. Подходит для установки в щитах НКУ, на производствах, в торговых центрах, офисах и других объектах с жесткими требованиями к надёжности заземления.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 380–400 В
• Количество контактных отверстий: 10 - позволяет подключить до десяти проводников
• Габариты: 8×12 мм - компактный форм-фактор для плотной сборки
• Материал: латунь - обеспечивает хорошую проводимость и коррозионную стойкость
• Диапазон сечений подключаемых проводов: 2,5–16 мм2 - совместима с большинством бытовых и промышленных кабелей
• Тип подключения: винтовой - фиксация провода гайкой и болтом
• Рабочий температурный диапазон: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и нагретые помещения
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого щита
• Изоляторы: два синих угловых - обеспечивают безопасную изоляцию от корпуса щита и предотвращают случайные замыкания
• Нормативный документ: IEC 60309-1(1999) - соответствие международным требованиям к качеству и безопасности

Совместимость и монтаж

Шина монтируется на DIN-рейку через установленные кронштейны или крепится на изоляторы. Для установки используйте стандартные винты M4–M6. Диаметр отверстий под винт подобран под типовые клеммы - подходят обычные отвёртки и ключи. Обязательно соблюдайте момент затяжки: переусердствовать нельзя - можно повредить резьбу или деформировать латунь. Монтаж допускается только в сухих, защищённых от механических воздействий местах. Поскольку степень защиты IP00, шина не может использоваться вне электрошкафа.

Безопасность и стандарты

Произведена в соответствии с IEC 60309-1(1999), что гарантирует соответствие требованиям к теплостойкости, электрической прочности и механической устойчивости. Латунь и никелирование снижают риск окисления контактов. Синие изоляторы визуально отличают нулевой проводник от фазных элементов, что снижает вероятность ошибки при обслуживании. Все материалы соответствуют RoHS - без свинца и опасных веществ.

Преимущества

• Высокая плотность подключений - 10 точек на минимальном пространстве
• Латунная основа - лучше проводит ток, чем сталь, и менее подвержена коррозии, чем алюминий
• Угловые синие изоляторы - удобны для монтажа в углах щитов, экономят место
• Цена ниже европейских аналогов - экономия до 50% без потери качества
• Подходит для массового монтажа - однотипные детали ускоряют сборку

Ограничения применения

• Не применяется на открытом воздухе - IP00 не защищает от влаги и пыли
• Не рекомендовано использование с проводами меньше 2,5 мм2 - возможен слабый контакт и перегрев
• Запрещено применять в качестве фазной шины - цвет изоляторов и маркировка указывают только на N/PE
• Не предназначен для частых демонтажей - многократная затяжка винтов может привести к износу резьбы

Примеры использования

• Щит управления насосной станцией - подключение нулей от нескольких двигателей
• Распределительный щит торгового центра - организация PE-проводника для всех этажей
• Автоматизация конвейера - сборка нулевых проводов от датчиков и приводов
• Объекты с высокой плотностью оборудования - когда нужно минимизировать количество шин

Практические советы

• Перед монтажом проверьте сечение кабеля - он должен попадать в диапазон 2,5–16 мм2
• Используйте плоскую отвёртку с правильным размером жала - чтобы не сорвать головку винта
• Не забудьте про маркировку: каждое отверстие можно пометить этикеткой “N” или “PE”
• При установке в металлический щит - обязательно используйте изоляторы; без них возникает риск пробоя
• Проверяйте затяжку после первого включения - при прогреве контакты могут немного ослабнуть
• Для больших проектов берите запасные шины - они легко заменяются и часто используются в стандартизированных решениях EKF PROxima
