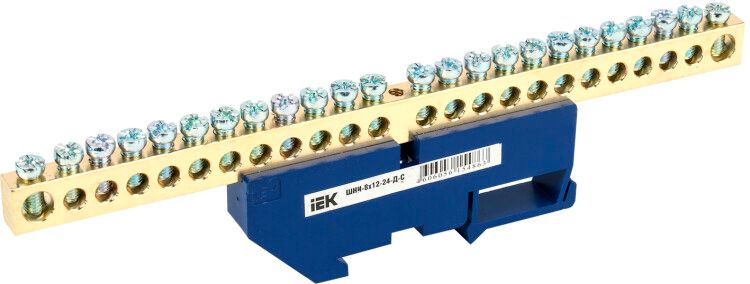

Шина нулевая на DIN-изол. ШНИ 8х12-24-Д-С IEK YNN10-812-24D-K07

Шина нулевая на DIN-изоляторах ШНИ-8х12-24-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает высокую плотность подключения - до 24 точек - и рассчитана на длительную работу в условиях промышленной автоматизации.

Назначение и область применения

Шина нулевая на DIN-изоляторах ШНИ-8х12-24-Д-С используется для сборки нулевых и защитных заземляющих шин в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется раздельное или комбинированное подключение проводов N и PE. Подходит для установки в промышленных, жилых и коммерческих объектах: в щитах управления станков, конвейеров, освещения, HVAC-систем и других электроустановках.

Технические характеристики

• Количество контактов: 24 - позволяет подключить до 24 проводов одновременно
• Номинальный ток: 125 А - выдерживает нагрузки до этого значения без перегрева
• Номинальное напряжение: 380 В - соответствует трёхфазным сетям 400 В
• Материал: латунь - обеспечивает хорошую электропроводность и устойчивость к коррозии
• Диапазон сечений проводов: до 25 мм2 - совместим с большинством силовых и защитных кабелей
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: синий - стандартизированный цвет для нулевых шин (соответствие ГОСТ Р 50462)
• Способ монтажа: на DIN-рейку 35 мм - стандартная фиксация для современных щитов
• Отделка поверхности: необработанная - без покрытия, что снижает риск окисления при правильном монтаже

Совместимость и монтаж

Шина нулевая на DIN-изоляторах ШНИ-8х12-24-Д-С крепится исключительно на стандартную DIN-рейку шириной 35 мм. Устройство имеет изолирующие опоры, которые обеспечивают безопасное расстояние между шиной и металлической рейкой. Для монтажа достаточно защёлкнуть её на рейку - никаких болтов или сверления не требуется.

Подключение проводов выполняется через винтовые зажимы. Рекомендуется использовать наконечники-гильзы для многожильных медных проводов - это предотвращает ослабление контакта и повреждение жил при затяжке. Диаметр винтов соответствует сечению до 25 мм2; не используйте провода больше указанного - это нарушит контакт и может вызвать нагрев.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к изоляции и тепловой стойкости для устройств в распределительных щитах. Цветовое исполнение - синий - соответствует ГОСТ Р 50462, который закрепляет синий цвет за нулевыми проводниками. Материал - латунь - не содержит свинца и соответствует экологическим нормам RoHS. Наличие изоляторов гарантирует защиту от случайного замыкания на корпус щита.

Преимущества

• Высокая плотность: 24 точки подключения позволяют экономить место в щите
• Удобный монтаж: фиксация на DIN-рейку без дополнительных креплений
• Стандартный цвет: синий цвет упрощает идентификацию и соответствие схемам
• Долговечность: срок службы 15 лет при нормальных условиях
• Совместимость с гильзовыми наконечниками: повышает надёжность соединения

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал шины (латунь) несовместим с алюминием без специальных переходников
• Не следует применять в средах с повышенной химической агрессивностью (например, в химических цехах без защиты) - необработанная поверхность может подвергаться коррозии
• Запрещается использование вне диапазона температур (-40…+50 C): при более низких температурах возможна хрупкость изоляторов, при более высоких - перегрев контактов
• Не допускается превышение сечения проводов выше 25 мм2 - это нарушит механическую прочность зажима

Примеры использования

• Щит управления насосной станцией - подключение всех нулевых проводов двигателей
• Распределительный щит ЖКХ - сборка PEN-проводов перед разделением на N и PE
• Автоматизация производства - подключение датчиков, контроллеров и приводов к общей нулевой шине
• Осветительные щиты - объединение нулевых проводов от нескольких групп светильников

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковый тип изоляции и сечение - смешивание может привести к неравномерному нагреву
• Затягивайте винты усилием рук - не используйте инструменты с рычагом, чтобы не повредить резьбу
• Обязательно пометьте каждую клемму этикеткой - особенно важно при множестве подключений
• Проверяйте доступность свободных мест - если планируете расширение системы, выбирайте шину с запасом по количеству контактов
• Шина ШНИ-8х12-24-Д-С от IEK совместима с другими компонентами серии IEK для щитового оборудования - можно собирать унифицированные решения
