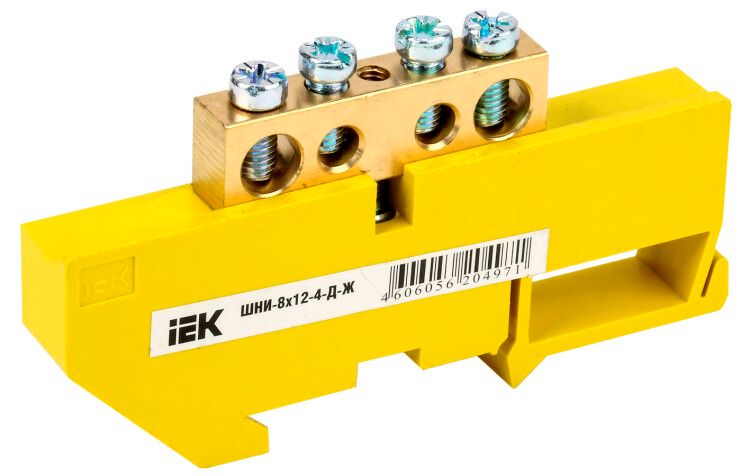

Шина PE "земля" на DIN-изоляторе ШНИ-8х12-4-Д-Ж | YNN10-812-4D-K05 IEK

Шина заземления PE на DIN-изоляторах ШНИ-8х12-4-Д-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Эта модель обеспечивает безопасное заземление при токах до 125 А и устанавливается на стандартную DIN-рейку.

Назначение и область применения

Шина заземления PE на DIN-изоляторах ШНИ-8х12-4-Д-Ж используется для подключения защитных (PE) и рабочих нулевых (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется организовать единый контур заземления. Подходит для установки в промышленных, коммерческих и жилых объектах - например, в щитах управления станков, освещения, HVAC-систем и автоматических линий.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительные нагрузки без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети с нулевым проводом
• Количество контактов: 4 - позволяет подключить четыре провода одновременно
• Толщина шины: 12 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Материал: латунь - высокая электропроводность, коррозионная стойкость
• Диапазон сечений проводов: до 25 мм2 - совместима с большинством стандартных медных проводов
• Рабочая температура: от -40 до +50 C - работает в условиях холодных складов и жарких помещений
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуально отличает заземляющую шину от фазных и нулевых
• Изолированный монтаж: да - предотвращает случайные замыкания на корпус щита
• Способ монтажа: на DIN-рейку 35 мм - стандартизованный способ крепления

Совместимость и монтаж

Шина ШНИ-8х12-4-Д-Ж крепится исключительно на стандартную DIN-рейку шириной 35 мм. Для этого используются встроенные изоляторы - они обеспечивают гальваническую развязку между шиной и металлическим корпусом щита. Монтаж выполняется путём защёлкивания на рейку, как у автоматов. При использовании медных многожильных проводов обязательно применение наконечников-гильз (например, НШВИ или НШУ) - это предотвращает ослабление контакта и повреждение жил при затяжке болтов. Установка возможна как вертикально, так и горизонтально - ориентация не влияет на работу.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Изолированная конструкция снижает риск поражения током при обслуживании. Жёлтый цвет соответствует нормам маркировки заземляющих элементов. Отсутствие покрытия (необработанная поверхность) не снижает безопасность - латунь сама по себе устойчива к окислению в типичных условиях щитовой установки.

Преимущества

• Высокая надёжность контактов благодаря латунной основе и плотному прижиму
• Гальваническая изоляция от корпуса щита - минимизация риска пробоя
• Стандартный форм-фактор - легко интегрируется в любые типовые щиты
• Чёткая визуальная идентификация - жёлтый цвет сразу указывает на функцию заземления
• Долгий срок службы - не требует замены в течение всего срока эксплуатации щита

Ограничения применения

• Не предназначен для работы при токах выше 125 А - превышение вызовет перегрев
• Не применяется в помещениях с агрессивными средами (высокая влажность, химикаты, солевые испарения) - латунь может подвергаться коррозии
• Не допускается использование с алюминиевыми проводами - материал шины несовместим с алюминием по электрохимическим свойствам
• Не является основным заземляющим проводником - должна подключаться к главной заземляющей шине (ГЗШ) через надёжный контакт

Примеры использования

• Подключение защитных проводников от автоматов в этажном щите жилого дома
• Объединение PE-проводов от частотных преобразователей на производстве
• Формирование единой точки заземления в щите управления насосной станцией
• Разводка нулевых проводов в распределительном щите торгового центра

Практические советы

• Перед монтажом проверьте, что DIN-рейка имеет правильную ширину (35 мм) и надёжно закреплена
• При подключении проводов используйте момент затяжки, указанный в документации на наконечники - переусиливать нельзя
• Не располагайте шину рядом с источниками тепла (например, термореле или нагревательными элементами)
• Проверяйте контакт после первого запуска системы - при первом прохождении тока возможна слабая деформация материала
• Артикул ynn10-812-4d-k05 - это точный идентификатор модели; при заказе всегда сверяйтесь с ним, чтобы избежать замены на аналог с другим числом контактов
