Шина нулевая на DIN-изол. ШНИ-8х12-22-Д-С IEK YNN10-812-22D-K07

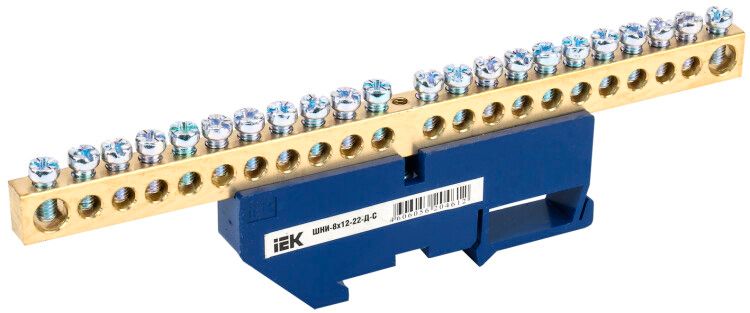

Шина нулевая на DIN-изоляторах ШНИ-8х12-22-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает высокую плотность подключения - до 22 проводов - и устанавливается на стандартную DIN-рейку, что делает её удобным решением для сборки автоматических шкафов.

Назначение и область применения

Шина нулевая на DIN-изоляторах ШНИ-8х12-22-Д-С используется для коммутации нулевых проводников в электроустановках напряжением до 380 В. Применяется в силовых и осветительных щитах жилых, промышленных и коммерческих зданий. Подходит для подключения нулевых рабочих (N) и защитных (PE) проводов, особенно там, где требуется компактное и надёжное распределение множества проводников - например, в этажных щитах, щитах управления станками или системах автоматизации.

Технические характеристики

• Количество контактов: 22 - позволяет подключить до 22 одножильных или многожильных проводов
• Номинальный ток: 125 А - выдерживает нагрузки типичных групповых цепей в трёхфазной сети
• Напряжение: 380 В - рассчитана на использование в сетях переменного тока до 380 В
• Сечение провода: 25 мм2 - максимальная площадь поперечного сечения подключаемого провода
• Материал: латунь - обеспечивает хорошую электропроводность и механическую прочность
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях холодных складов и нагреваемых помещений
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: синий - соответствует цветовой маркировке нулевого провода (N) по ГОСТ
• Поверхность: необработанная - требует осторожности при установке, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина нулевая на DIN-изоляторах ШНИ-8х12-22-Д-С крепится на стандартную 35-мм DIN-рейку. Установка возможна как по центру, так и по краям за счёт специальных изоляторов. Для фиксации используются встроенные крепления, совместимые с большинством модульных щитов. Монтаж выполняется без инструментов - достаточно защёлкнуть шину на рейку. При использовании многожильных медных проводов обязательно применение наконечников-гильз, чтобы предотвратить перелом жил и снижение качества контакта. Диаметр отверстий под болты соответствует стандартному шагу для проводов сечением до 25 мм2.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к изолированным элементам распределительных устройств. Латунная основа и изоляционные элементы обеспечивают необходимую электробезопасность. Цветовое исполнение (синий) соответствует ГОСТ Р 50462, что исключает путаницу с фазными проводами. Наличие изоляторов гарантирует безопасное расстояние между токоведущими частями и корпусом щита. Сертифицирована для использования в бытовой и промышленной электросети.

Преимущества

• Высокая плотность подключения - 22 точки позволяют заменить несколько отдельных шин
• Устойчивость к коррозии благодаря материалу - латунь сохраняет проводимость даже в условиях повышенной влажности
• Стандартная форма и крепление - совместима с любыми щитами, использующими DIN-рейку
• Чёткая цветовая маркировка - синий цвет сразу указывает на принадлежность к нулевому проводу
• Долгий срок службы - 15 лет при правильном монтаже и эксплуатации

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - превышение может вызвать пробой изоляции
• Не допускается подключение проводов сечением более 25 мм2 - риск недостаточного зажима и перегрева
• Не следует использовать в средах с постоянным воздействием химически активных паров - латунь может подвергаться коррозии
• Не имеет защиты от внешних механических ударов - требует установки внутри закрытого щита
• Не рекомендуется для подключения алюминиевых проводов - материал контактов оптимизирован под медь

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение всех нулевых проводов квартир
• Щит управления насосной станцией - подключение PE-проводов от двигателей и автоматов
• Производственный конвейер - распределение N и PE среди нескольких приводов и датчиков
• Аварийное освещение - сборка нулевых проводов от автономных светильников

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не более 25 мм2
• Обязательно используйте наконечники-гильзы для многожильных проводов - это увеличит срок службы контакта
• Затягивайте винты равномерно, без усилия - переусилие может деформировать латунь
• Проверяйте целостность изоляторов перед установкой - трещины или сколы снижают безопасность
• При сборке щита располагайте эту шину рядом с шиной заземления - упрощает маршрутизацию и обслуживание
• Не смешивайте с другими сериями IEK - отличаются по габаритам и расположению контактов
