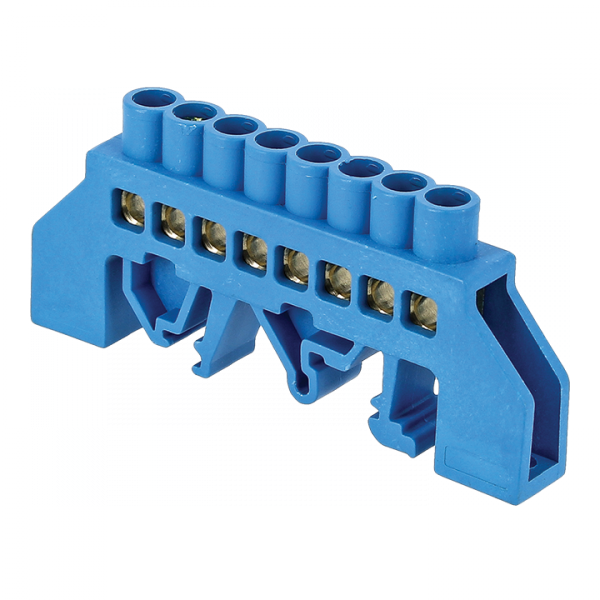

Шина нулевая N 8х12 8 отвер. латунь син. нейлоновый корпус комбинированный PROxima EKF sn0-125-8-dn

Шина нулевая EKF PROxima sn0-125-8-dn — это компактная комбинированная шина для присоединения нулевых и защитных проводников в распределительных щитах. Латунные контакты обеспечивают надёжную передачу тока, а нейлоновый корпус защищает от механических повреждений и удобен для монтажа на DIN-рейку.

Назначение и область применения

Шина нулевая EKF PROxima sn0-125-8-dn используется для соединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Применяется в промышленных установках, автоматических системах управления, станциях питания и других объектах с высокой плотностью подключений. Подходит для сборки щитов по нормам IEC 60309-1.

Технические характеристики

• Количество отверстий: 8
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Материал контактной части: латунь
• Материал корпуса: синий нейлон
• Габариты: 8×12 мм
• Диапазон сечений проводов: 2,5–16 мм²
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 (защита от прикосновения и крупных предметов)
• Рабочая температура: от –40 °C до +105 °C
• Монтаж: на DIN-рейку 35 мм
• Ударопрочность: да

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется фиксацией на рейку с помощью защёлки на корпусе — никаких дополнительных креплений не требуется. Для подключения используйте провода сечением от 2,5 до 16 мм². Винтовые зажимы затягиваются отвёрткой с плоским жалом. Обязательно проверьте плотность прилегания провода — перегрузка или слабый контакт снижают срок службы.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309-1 (1999) и прошло испытания на термическую и электрическую стойкость. Корпус выполнен из самозагасающего нейлона, что исключает распространение горения. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность — не применяйте в условиях повышенной влажности или пыли вне закрытых щитов.

Преимущества

• Высокая теплопроводность латуни позволяет выдерживать длительные нагрузки до 125 А без перегрева
• Синий цвет корпуса легко отличить от фазных шин — снижает риск ошибок при обслуживании
• Комбинированная конструкция позволяет использовать одну шину для N и PE (при соблюдении требований ПУЭ)
• Значительно ниже стоимость по сравнению с аналогами европейских брендов
• Ударопрочный корпус выдерживает транспортировку и монтаж в условиях строительной площадки

Ограничения применения

• Не предназначен для использования во взрывоопасных средах
• IP20 не допускает установку в открытых помещениях, на улице или в местах с постоянным воздействием воды и пыли
• Не рекомендуется применять для проводов меньше 2,5 мм² — возможен плохой контакт
• Не следует использовать как основную шину заземления в сетях TN-C — только в TN-S и TN-C-S

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на заводах и цехах
• Автоматические системы освещения и вентиляции
• Аппаратные комнаты с множеством устройств автоматики
• Объекты ЖКХ — лифты, котельные, системы безопасности

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 2,5–16 мм² — слишком толстый провод не войдёт, слишком тонкий будет болтаться
• При использовании нескольких шин на одной рейке оставляйте минимум 10 мм свободного места между ними для доступа к винтам
• Не затягивайте винты чрезмерно — можно повредить резьбу или деформировать латунный контакт
• Для многожильных проводов используйте наконечники — это повысит надёжность соединения
• При замене старой шины обязательно отключите питание и проверьте отсутствие напряжения тестером
