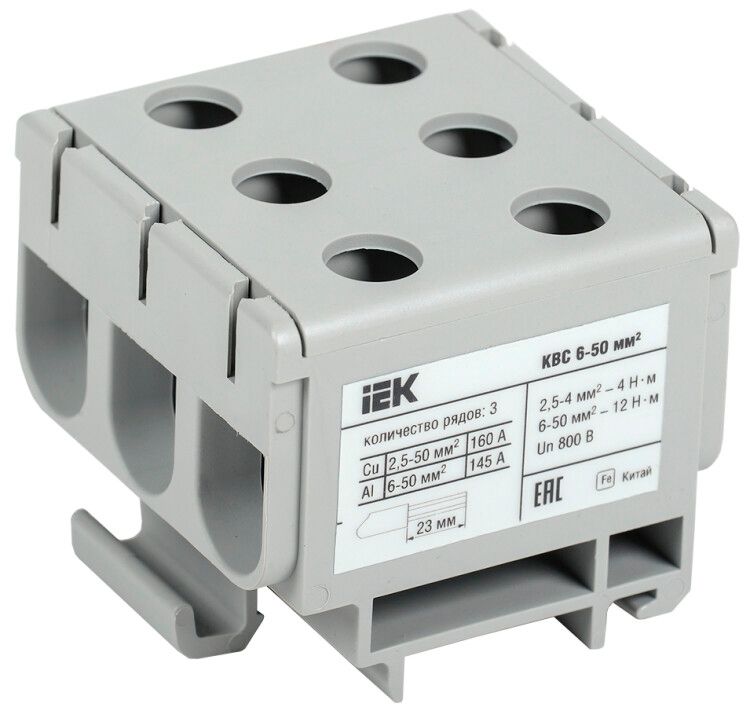

Клемма вводная силовая КВС 6-50 кв.мм. 3-рядная серая | YZN14-050-K03 IEK

Клемма вводная силовая КВС 6-50 кв.мм. 3-рядная серая от IEK предназначена для надёжного соединения мощных проводников в электрощитах и распределительных устройствах. Артикул yzn14-050-k03 обеспечивает удобство монтажа на DIN-рейке и совместима с медными и алюминиевыми жилами сечением до 50 мм2.

Назначение и область применения

Клемма вводная силовая КВС 6-50 кв.мм. 3-рядная серая используется для ввода и распределения силовых проводников в электротехнических шкафах, щитах управления и распределительных устройствах. Подходит для промышленного оборудования, станков, конвейеров, систем автоматизации и других объектов с высокими токовыми нагрузками. Обеспечивает безопасное соединение медных и алюминиевых проводов сечением от 2,5 до 50 мм2.

Технические характеристики

• Диапазон сечений проводников: 2,5 – 50 мм2
• Количество полюсов: 3
• Тип соединения: винтовое - позволяет плотно фиксировать жилы без специальных инструментов
• Номинальное напряжение: до 800 В
• Рабочий температурный диапазон: от -40 C до +85 C - подходит для холодных и нагреваемых помещений
• Ширина: 50 мм - компактная конструкция для плотной укладки на рейке
• Материал корпуса: полиамид PA - прочный, устойчивый к механическим повреждениям и химическим воздействиям
• Класс воспламеняемости: V0 - самозагасающий материал, соответствует требованиям пожарной безопасности
• Цвет: серый - стандартизированная окраска для визуального различения типов клемм
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в промышленных условиях
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами и щитами
• Позиция подключения: сбоку - удобно для прокладки кабелей вдоль шкафа

Совместимость и монтаж

Клемма вводная силовая КВС 6-50 кв.мм. 3-рядная серая легко монтируется на стандартную DIN-рейку 35 мм. Для подключения используйте отвертку с плоским жалом - затягивайте винты равномерно, чтобы избежать перекоса контакта. Убедитесь, что зачищенная часть жилы полностью попадает в контактную зону, не выступает за пределы зажима. Максимальное сечение - 50 мм2; использование проводов большего сечения невозможно. Соединение допускает как одножильные, так и многожильные провода - при необходимости используйте наконечники.

Безопасность и стандарты

Клемма выполнена из материала класса горючести V0, что исключает распространение пламени при возгорании. Номинальное напряжение 800 В соответствует требованиям для промышленных сетей переменного тока. Конструкция соответствует нормам IEC 60947-7-1 для коммутационных устройств. Сертифицирована для работы в соответствии с ГОСТ Р 50030.5.1 и другими актуальными стандартами РФ.

Преимущества

• Трёхрядная конструкция позволяет развести три фазы или нулевой/земляной проводник в одном модуле - экономит место в шкафу
• Высокая термическая стойкость полиамида сохраняет целостность корпуса даже при перегрузках
• Удобный боковой доступ к зажимам снижает риск повреждения соседних элементов при обслуживании
• Стандартный шаг монтажа - можно использовать с другими изделиями IEK без адаптеров
• Долгий срок службы - не требует замены в течение всего срока эксплуатации электроустановки

Ограничения применения

• Не предназначен для подключения проводов сечением более 50 мм2 - превышение вызывает перегрев и выход из строя
• Не рекомендуется для постоянного погружения в жидкости - хотя IP-класс не указан, корпус не герметичен
• Не следует применять в средах с агрессивными газами или паром без защиты - полиамид устойчив, но не ко всем химикатам
• Запрещено использовать в цепях постоянного тока выше 1000 В - максимальное напряжение указано для переменного тока

Примеры использования

• Ввод питания 380 В в промышленный щит управления насосной станцией
• Распределение фаз между несколькими частями конвейера в пищевом производстве
• Объединение нескольких алюминиевых кабелей в распределительном пункте на производстве
• Подключение входного автомата к групповым клеммам в щите освещения крупного склада

Практические советы

• Перед монтажом проверьте соответствие сечения провода - лучше выбрать клемму с запасом по площади (например, 35 мм2 вместо 50 мм2), чем перегружать её
• При использовании алюминиевых проводов обязательно применяйте антиоксидантную пасту - предотвращает окисление и потери контакта
• После первоначальной затяжки через 1–2 недели повторно проверьте момент затяжки - металл может “усадиться”
• Для удобства обслуживания располагайте клеммы с одинаковым направлением подключения - это ускоряет диагностику
• Артикул yzn14-050-k03 совместим с другими изделиями серии КВС от IEK - можно собирать комплексные системы ввода и распределения
