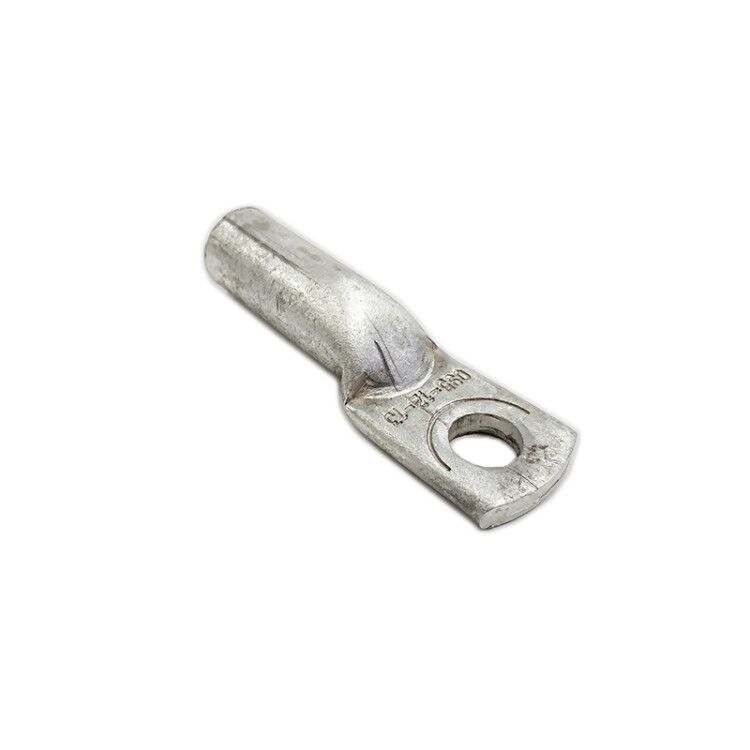

Наконечник алюминиевый ТА 95-12-13мм УХЛ3 (опрес.) ЗЭТАРУС zeta10416

Наконечник алюминиевый ТА 95-12-13 мм УХЛ3 опрессовочный от бренда ЗЭТАРУС - это надёжный элемент для соединения алюминиевой жилы с болтовым зажимом, рассчитанный на работу в суровых условиях. Артикул 344983 соответствует ГОСТ 9581-80 и предназначен для кабелей сечением 95 мм2.

Назначение и область применения

Наконечник алюминиевый ТА 95-12-13 мм УХЛ3 опрессовочный используется для оконцевания многопроволочных алюминиевых жил кабелей и проводов. Применяется там, где требуется прочное и долговечное соединение с болтовыми зажимами - например, в распределительных устройствах, трансформаторах, шинах высоковольтных установок. Подходит для систем до 35 кВ. Климатическое исполнение УХЛ3 позволяет использовать его в холодном и умеренно влажном климате, включая открытые площадки, подстанции и промышленные объекты в регионах с зимними температурами до -60 C.

Технические характеристики

• Номинальное сечение жилы: 95 мм2
• Диаметр отверстия: 12 мм - подходит для болтов М12
• Внешний диаметр кабеля: 13 мм - рекомендовано для кабелей с этим размером изоляции
• Материал: алюминий - легкий, хорошо проводит ток, устойчив к коррозии в нормальных условиях
• Форма поперечного сечения: многопроволочная круглая / секторная жила - совместим с типичными алюминиевыми проводами
• Форма гильзы: длинная - увеличивает площадь опрессовки, повышает механическую прочность соединения
• Количество монтажных отверстий: одно - для одного болта
• Покрытие: без покрытия - не имеет антикоррозийного слоя, требует защиты при эксплуатации в агрессивной среде
• Цвет: серый - характерный цвет алюминиевого сплава
• Стандарт: ГОСТ 9581-80, соответствие DIN - гарантирует взаимозаменяемость с европейскими аналогами
• Способ монтажа: опрессовка - требует специального инструмента

Совместимость и монтаж

Наконечник алюминиевый ТА 95-12-13 мм УХЛ3 опрессовочный совместим только с алюминиевыми жилами сечением 95 мм2. Для монтажа необходим пресс с матрицей, подходящей под размер гильзы - используйте инструмент с усилием не менее 20–30 кН. Перед опрессовкой зачистите жилу на длину гильзы, удалите оксидную плёнку и нанесите контактную смазку (например, АК-2). После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выступов металла. Не допускается использование с медными жилами - возможна электрохимическая коррозия.

Безопасность и стандарты

Изделие соответствует ГОСТ 9581-80 и требованиям DIN, что подтверждает безопасность при работе под напряжением до 35 кВ. Климатическое исполнение УХЛ3 означает, что материал сохраняет механические свойства при температуре от −60 C до +40 C. Отсутствие покрытия снижает стоимость, но требует дополнительной защиты в агрессивных средах - например, в цехах с химическими выбросами или повышенной влажностью.

Преимущества

• Высокая механическая прочность благодаря длинной форме гильзы и качественной опрессовке
• Стандартизированная форма - легко заменить на аналоги других производителей
• Поддержка работы в широком диапазоне температур - идеально для северных регионов
• Низкая тепловая активность - алюминий не нагревается сильнее, чем сама жила при нагрузках
• Соответствие российским и международным стандартам - упрощает прохождение контроля и сертификации

Ограничения применения

• Не применяется с медными жилами - риск гальванической коррозии
• Без покрытия - не рекомендуется для постоянной эксплуатации во влажной, солёной или химически агрессивной среде без дополнительной изоляции
• Требуется точный подбор пресса и матрицы - некорректная опрессовка приведёт к плохому контакту или разрушению
• Не подходит для частых демонтажей - после одной опрессовки восстановление невозможно
• Ограниченный диапазон сечений - только для 95 мм2; для других значений нужны другие модели

Примеры использования

• Подключение алюминиевого кабеля АС 95 к шине в распределительном устройстве 10 кВ
• Соединение фазного провода на воздушной ЛЭП с ответвлением на трансформатор
• Монтаж в силовых щитах промышленных предприятий с алюминиевой проводкой
• Обустройство заземления в условиях севера (УХЛ3) - например, на нефтегазовых объектах

Практические советы

• Перед установкой всегда проверяйте диаметр жилы - он должен точно соответствовать 95 мм2 +-5%. Слишком тонкая жила не будет плотно сидеть, слишком толстая - деформирует гильзу.
• Используйте только инструмент с правильной матрицей. Для этого артикула 344983 подойдут матрицы, помеченные как “95 мм2” или “TA-95”.
• После опрессовки протестируйте соединение тестером на сопротивление - оно должно быть ниже 0,1 Ом.
• Если изделие будет работать в условиях повышенной влажности, обработайте место соединения термоусадочной трубкой или герметиком.
• Храните наконечники в сухом месте - даже без покрытия алюминий не ржавеет, но оксидная плёнка может затруднить контакт.
