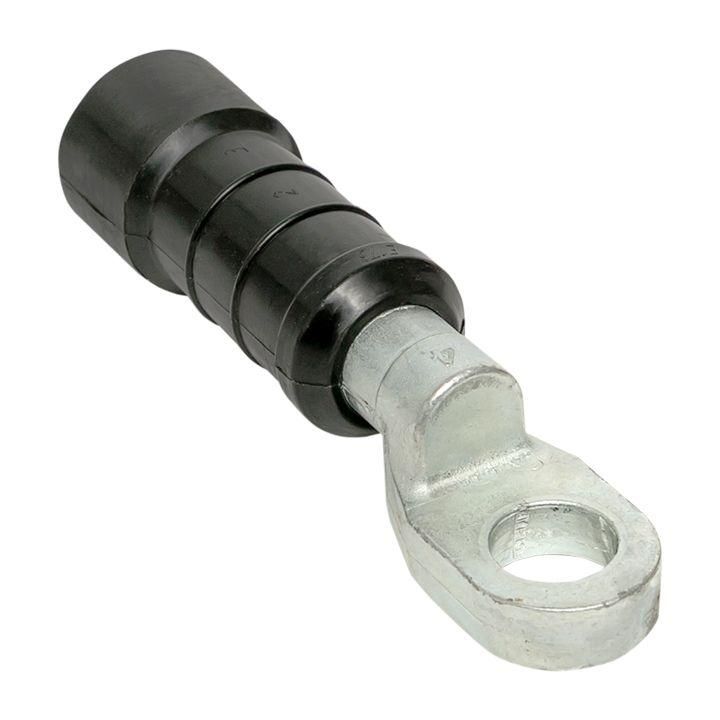

Герметичный изолированный наконечник CPTAU 95 инд. упак. | cptau95-r EKF

Наконечник герметичный изолированный CPTAU 95 EKF предназначен для надёжного соединения многожильных проводов в условиях повышенной влажности, запылённости или на открытом воздухе. Этот элемент из серии EKF обеспечивает герметизацию контакта и механическую прочность, что делает его подходящим для промышленных и внешних установок. Индивидуальная упаковка позволяет использовать только нужное количество без лишнего расхода.

Назначение и область применения

Наконечник герметичный изолированный CPTAU 95 EKF используется для оконцевания многожильных медных проводов сечением до 95 мм2. Он защищает контакт от воздействия влаги, пыли, коррозии и механических повреждений. Применяется в распределительных щитах, на открытых площадках, в электрооборудовании, работающем в агрессивных средах - например, на насосных станциях, вентиляционных системах, на фасадах зданий и в промышленных конвейерах.

Технические характеристики

• Максимальное сечение провода: 95 мм2
• Тип провода: многожильный медный
• Герметизация: термостойкая изоляция с внутренним уплотнителем
• Материал наконечника: омеднённая медь
• Материал изоляции: ПВХ, устойчивый к УФ-излучению и перепадам температур
• Цвет изоляции: красный (стандарт для сечения 95 мм2)
• Размеры: соответствует ГОСТ 7385-84

Совместимость и монтаж

Наконечник CPTAU 95 EKF совместим с болтами, шпильками и клеммами, рассчитанными на диаметр до 12–14 мм. Для монтажа требуется пресс-клещи с матрицей для сечения 95 мм2. Перед обжатием необходимо зачистить провод на длину, равную длине гильзы наконечника - не более 30 мм. Обжим должен быть плотным, без трещин и деформаций изоляции. После монтажа проверьте герметичность: изоляция должна полностью покрывать место соединения, без зазоров.

Безопасность и стандарты

Наконечник CPTAU 95 EKF соответствует требованиям ГОСТ 7385-84 и EN 60947-7-1. Материалы изоляции не поддерживают горение и не выделяют токсичных веществ при нормальных рабочих температурах. Наконечник допущен к применению в цепях переменного тока до 1000 В и постоянного тока до 1500 В.

Преимущества

• Уплотнитель внутри изоляции предотвращает попадание влаги и пыли в контактную зону
• Омеднённая медь снижает переходное сопротивление и увеличивает срок службы соединения
• Изоляция устойчива к перегреву, УФ-излучению и химическим воздействиям
• Индивидуальная упаковка исключает порчу при транспортировке и позволяет брать только нужное количество

Ограничения применения

• Не применяется для одножильных жестких проводов - возможна потеря герметизации при изгибе
• Не рекомендован для частых вибраций выше 10 Гц - может произойти ослабление обжима
• Запрещено использование в средах с агрессивными химикатами (например, концентрированные кислоты, растворители)
• Не предназначена для работы при температурах ниже -40 C и выше +105 C

Примеры использования

• Подключение силового кабеля к автоматическому выключателю в уличном щите
• Соединение проводов в распределительной коробке на заводе с высокой влажностью
• Присоединение клеммы к двигателю насоса, установленному на открытом воздухе
• Обжим провода в системе освещения фасада здания

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и наконечника - использование меньшего сечения приведёт к перегреву, большего - к плохому обжиму
• Храните наконечники CPTAU 95 EKF в сухом месте, избегая прямого солнечного света - даже в индивидуальной упаковке изоляция может потерять эластичность
• Если вы используете несколько таких наконечников в одном проекте, записывайте номера партий - это упрощает контроль качества при обслуживании
• Не заменяйте этот наконечник обычным изолированным - он не имеет герметичного уплотнителя и не подходит для условий с влагой
