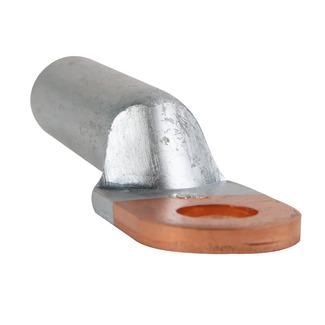

Наконечник алюмомедный OptiKit L-DTL-95-12 | 278174 КЭАЗ

Наконечник алюмомедный L-DTL-95-12 КЭАЗ предназначен для надёжного соединения алюминиевых проводов и кабелей с медными токоведущими частями на напряжение до 10 кВ. Применяется там, где требуется исключить контакт между разнородными металлами и предотвратить перегрев, вызывающий аварии.

Назначение и область применения

Наконечник алюмомедный L-DTL-95-12 КЭАЗ используется для оконцевания алюминиевых проводников сечением от 16 до 300 мм2 перед их подключением к медным шинам, зажимам или аппаратам. Он обеспечивает безопасный переход между алюминием и медью, устраняя риск электрохимической коррозии и повышенного сопротивления контакта. Подходит для установки в распределительных устройствах, силовых щитах, трансформаторных подстанциях и на линиях высокого напряжения.

Технические характеристики

• Номинальное поперечное сечение: 95 мм2 - соответствует алюминиевому проводу указанной площади;
• Диаметр отверстия: 12 мм - совместим с болтами и винтами стандартного размера M12;
• Материал: комбинированный - алюминиевая часть для соединения с алюминиевым проводом, медная часть для контакта с медными элементами;
• Номинальное напряжение: 10 000 В - рассчитан на работу в сетях до 10 кВ;
• Диапазон рабочих температур: от –40 C до +80 C - выдерживает экстремальные условия зимнего и летнего климата;
• Форма гильзы: короткая - компактная конструкция для плотной установки в ограниченном пространстве;
• Форма поперечного сечения: круглая - обеспечивает равномерную опрессовку и механическую прочность;
• Покрытие: без покрытия - поверхность не имеет антикоррозийного слоя, требует защиты при внешней эксплуатации;
• Цвет: серый - визуально отличается от медных и алюминиевых наконечников других типов.

Совместимость и монтаж

Наконечник алюмомедный L-DTL-95-12 КЭАЗ монтируется методом опрессовки специальным клещами с матрицей под сечение 95 мм2. Перед установкой необходимо полностью удалить изоляцию с алюминиевого провода, очистить жилу от оксидной плёнки и заполнить канал наконечника. Медная часть должна быть направлена к точке подключения - к шине, клемме или выводу аппарата. Для надёжности рекомендуется использовать контрольный момент затяжки болта M12 - около 40–50 Нм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и применяется в соответствии с правилами устройства электроустановок (ПУЭ). Произведено на заводе КЭАЗ, который соблюдает систему менеджмента качества ISO 9001. Наконечник прошёл испытания на термическую стойкость, механическую прочность и электрическую целостность при нагрузках до 10 кВ.

Преимущества

• Исключает прямой контакт алюминия и меди - снижает риск коррозии и увеличивает срок службы соединения;
• Высокая теплопроводность материала - минимизирует нагрев в месте контакта даже при длительной нагрузке;
• Стандартные размеры - легко заменяемый аналог для большинства существующих решений;
• Работает в широком температурном диапазоне - подходит для открытых и холодных помещений;
• Производится в России - гарантия качества и доступность запчастей.

Ограничения применения

• Не предназначены для многожильных проводов с мягким исполнением - требуется использование подходящих жил с нормированной плотностью;
• Без покрытия - при эксплуатации вне помещения (на воздухе) требуется дополнительная герметизация или изолирующая лента для защиты от влаги и осадков;
• Не допускается применение с проводами меньшим сечением, чем 16 мм2 - возможен недостаточный контакт и перегрев;
• Не следует использовать в условиях постоянного воздействия химически активных сред - без дополнительной защиты материал подвержен коррозии.

Примеры использования

• Подключение алюминиевой фидерной линии к медной шине в распределительном щите 10 кВ;
• Присоединение кабеля АС 95 к выходу масляного выключателя;
• Соединение алюминиевого провода с медным заземляющим контуром в подстанции;
• Монтаж в цепях питания трансформаторов, реакторов и автоматических выключателей высокого напряжения.

Практические советы

• Перед опрессовкой обязательно используйте металлическую щётку для очистки алюминиевой жилы - оксидная плёнка снижает проводимость;
• Выбирайте клещи с матрицей, точно соответствующей форме и размеру гильзы - некорректная опрессовка приведёт к плохому контакту;
• Проверьте посадочный диаметр 12 мм на вашем оборудовании - он должен совпадать с диаметром болта или винта;
• При работе в сырых местах после монтажа обмотайте место соединения изолирующей лентой или поместите в герметичную муфту;
• L-DTL-95-12 КЭAZ - один из самых распространённых наконечников в серии OptiKit L/C; при необходимости замены проверяйте соответствие сечения и диаметра отверстия.
