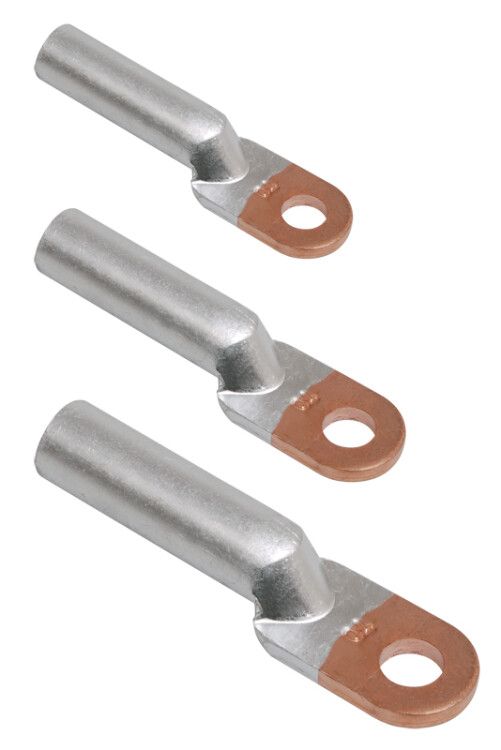

Наконечник медно-алюминиевый ТАМ 95-20-12 5 DTL-95 - UNP31-095-14-13 IEK

Наконечник медно-алюминиевый DTL-95 95 мм от IEK предназначен для надёжного соединения алюминиевых проводов с медными шинами и кабелями, предотвращая коррозию из-за гальванического эффекта. Артикул unp31-095-14-13 соответствует требованиям для силовых цепей с током до 95 мм2.

Назначение и область применения

Наконечник медно-алюминиевый DTL-95 95 мм используется там, где необходимо соединить алюминиевый проводник с медной частью системы - например, при подключении алюминиевого кабеля к медной шине в распределительном щите, на выводах автоматического выключателя или контактах коммутационного аппарата. Применяется в энергетике, промышленности, на объектах ЖКХ и транспорте, где используются смешанные металлические цепи.

Технические характеристики

• Номинальное поперечное сечение: 95 мм2 - подходит для проводов и кабелей с таким сечением
• Материал: комбинированный - алюминиевая часть для соединения с алюминиевым проводом, медная - для контакта с медной шиной
• Способ монтажа: опрессовка - требует специального инструмента для обжима
• Наружный диаметр: 20 мм - важен для выбора подходящего корпуса или клеммы
• Внутренний диаметр: 13,5 мм - обеспечивает плотную посадку на многожильный провод
• Форма поперечного сечения: совместима с многопроволочными круглыми и секторными жилами
• Цвет: серый - визуально отличает от однородных медных или алюминиевых наконечников
• Срок службы: 5 лет - при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Наконечник медно-алюминиевый DTL-95 95 мм рассчитан на использование с алюминиевыми проводами сечением 95 мм2. Для монтажа требуется пресс-клещи с матрицей, соответствующей размеру наконечника. Обжим должен выполняться равномерно, без перекосов - иначе снижается контактное давление и возрастает риск нагрева. Медная часть наконечника должна быть направлена к медному элементу (шине, клемме), а алюминиевая - к проводу. Убедитесь, что внутренний диаметр 13,5 мм точно соответствует внешнему диаметру вашего провода.

Безопасность и стандарты

Наконечник DTL-95 соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-1 для соединений в силовых цепях. Композитная конструкция минимизирует риск окисления и тепловых повреждений при работе под нагрузкой. Серый цвет позволяет легко идентифицировать тип соединения при осмотре.

Преимущества

• Устраняет гальваническую коррозию между алюминием и медью - продлевает срок службы соединения
• Обеспечивает устойчивый электрический контакт даже при переменных нагрузках
• Не требует дополнительных средств защиты (например, антиоксидантных паст) благодаря композитной структуре
• Стандартный размер и форма позволяют использовать в большинстве промышленных клемм и шинах

Ограничения применения

• Не применяется для однопроволочных (монолитных) алюминиевых проводов - только для многопроволочных
• Не предназначена для работы при температуре выше +80 C длительно - возможна деформация материала
• Запрещено использовать с проводами меньшего сечения - это вызывает плохой обжим и перегрев
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или химически активных сред

Примеры использования

• Подключение алюминиевого кабеля АС 95 к медной шине в распределительном щите
• Присоединение алюминиевой жилы к выходу автомата или контактора IEK
• Соединение алюминиевого провода с медным заземляющим контуром
• Монтаж в системах питания конвейеров, насосов, сварочных аппаратов

Практические советы

• Перед опрессовкой зачистите провод на длину, равную глубине гильзы наконечника - не более 13,5 мм
• Используйте только инструмент с правильной матрицей - для DTL-95 нужен обжим с усилием 15–20 кН
• Проверьте после монтажа: обжатый участок должен быть плотным, без трещин, проволочки не должны торчать
• При замене старого наконечника - всегда проверяйте состояние медной части: следы потемнения или коррозии - сигнал к замене всей цепи
• Артикул unp31-095-14-13 - единственный в линейке IEK с такими параметрами; не путайте с аналогичными моделями других производителей
