Наконечники герметичные изолированные НИМ 95 (CPTAU 95) | UZA-25-D95 IEK

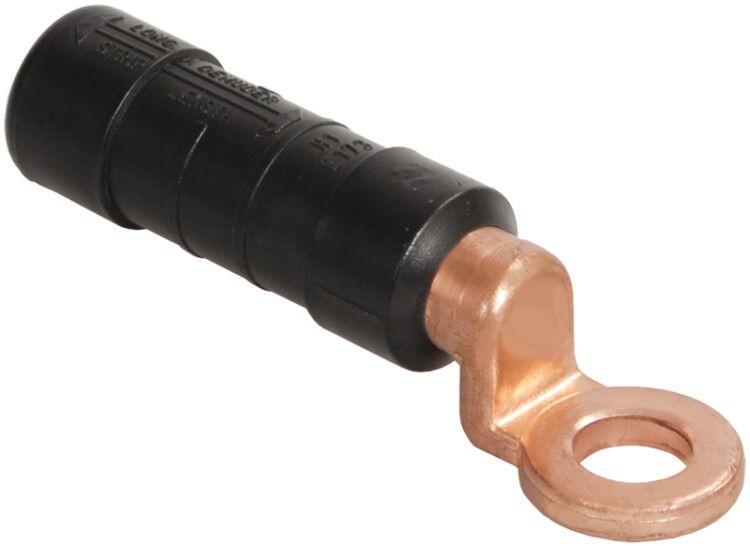

Наконечник герметичный изолированный НИМ 95 (CPTAU 95) от IEK предназначен для надёжного и герметичного оконцевания алюминиевых и медных многопроволочных кабелей сечением 95 мм2. Применяется в открытых сетях, на опорах, в условиях повышенной влажности и перепадов температур - например, в ЛЭП, распределительных устройствах и на промышленном оборудовании.

Назначение и область применения

Наконечник герметичный изолированный НИМ 95 (CPTAU 95) используется для создания герметичного соединения между кабелем и контактной частью - без доступа воздуха и влаги к токоведущей жиле. Подходит для установки на воздушных линиях, в распределительных пунктах, на столбах, в местах выхода кабеля наружу или в землю. Особенно эффективен там, где требуется долговременная защита от коррозии, осадков, солнечного излучения и перепадов температур.

Технические характеристики

• Номинальное сечение: 95 мм2 - совместим с многопроволочными жилами круглой или секторной формы
• Материал: алюминий/медь - поддерживает работу с обоими типами проводников
• Рабочее напряжение: до 1000 В
• Герметичность: продольная и радиальная - предотвращает проникновение воды внутрь
• Диапазон температур: от -60 C до +80 C - работает в суровом климате
• Срок службы: 40 лет - при правильной установке и эксплуатации
• Количество жил: однопроволочная - рассчитан на один кабель
• Изоляция: UV-устойчивый полимер - не трескается под воздействием солнца
• Герметизационная прочность: выдерживает давление 6 кВ при 50 Гц в течение 1 мин на глубине 1 м

Совместимость и монтаж

Наконечник герметичный изолированный НИМ 95 (CPTAU 95) требует точного соблюдения технологии опрессовки:

• Перед установкой снимите изоляцию с кабеля точно по отметкам на корпусе - не больше и не меньше
• Граница зачистки должна быть ровной; толщина оставшейся изоляции - равномерной
• Жилу вставляйте до упора - не допускайте зазора
• Обжим выполняйте от центра к краям, используя матрицу, соответствующую числу и расположению оттисков, указанным на наконечнике
• Не применяйте гидравлический пресс с некалиброванными матрицами - риск повреждения герметизации

Подходит для кабелей с многопроволочной жилой - не рекомендован для однопроволочных или твердых жил.

Безопасность и стандарты

Наконечник герметичный изолированный НИМ 95 (CPTAU 95) прошёл испытания на электрическую прочность и герметичность согласно требованиям, обеспечивающим безопасную работу в сетях до 1000 В. Полимерная изоляция соответствует нормам устойчивости к УФ-излучению и внешней среде. Соответствие стандартам IEC 60947-7-1 и GOST R 50030.5.2 реализуется через сертификацию IEK.

Преимущества

• Высокая степень защиты IP67 - исключает попадание влаги и пыли даже при погружении
• Увеличенный срок службы - 40 лет снижают затраты на обслуживание
• Стабильная работа при экстремальных температурах - от -60 C до +80 C
• UV-защита изоляции - не теряет эластичность и целостность под прямыми солнечными лучами
• Чёткая маркировка на корпусе - указывает длину зачистки и параметры обжима

Ограничения применения

• Не предназначена для работы выше 1000 В - применение в высоковольтных системах запрещено
• Не подходит для однопроволочных жил - возможна потеря контакта при деформации
• Запрещён обжим без соблюдения длины зачистки - нарушение вызывает протечку и пробой
• Не использовать в условиях постоянного механического растяжения - максимальная нагрузка 2500 Н
• Не рекомендуется для кабелей с изоляцией толще, чем предусмотрено конструкцией

Примеры использования

• Оконцевание фазных проводов на опорах ВЛ-10 кВ
• Подключение кабелей к шинам в распределительных щитах на открытом воздухе
• Соединение кабелей с силовым оборудованием в холодных регионах (Сибирь, Дальний Восток)
• Монтаж в промышленных конвейерах, насосных станциях, на объектах с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 95 мм2 должны точно совпадать с маркировкой на наконечнике
• Используйте только специализированный пресс с матрицами, подходящими для НИМ
• После обжима визуально проверьте: нет ли трещин в изоляции, ровная ли форма обжима, полностью ли вставлен кабель
• Для контроля качества можно провести тест на герметичность - погрузить соединение в воду под давлением 6 кВ
• Храните наконечники в сухом месте - хотя они герметичны, длительное воздействие влаги на упаковку может повредить маркировку
