Наконечники герметичные изолированные НИМ 70 (CPTAU 70) | UZA-25-D70 IEK

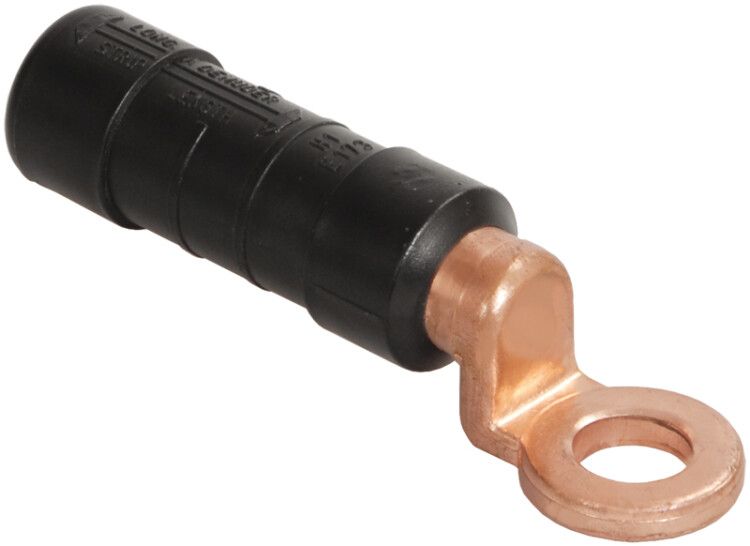

Наконечник герметичный изолированный НИМ 70 (CPTAU 70) от IEK предназначен для надёжного и герметичного оконцевания алюминиевых и медных многопроволочных кабелей сечением 70 мм2. Применяется в открытых сетях, на опорах, в условиях повышенной влажности и перепадов температур - например, в ЛЭП, распределительных устройствах и на промышленном оборудовании.

Назначение и область применения

Наконечник герметичный изолированный НИМ 70 (CPTAU 70) используется для создания герметичного соединения между кабелем и контактной частью - без доступа воздуха и влаги к токоведущему сердечнику. Подходит для установки на силовые линии, ответвлениях, вводах в здания, на столбах и в других местах, где важна долговременная защита от внешней среды. Особенно эффективен там, где есть риск воздействия осадков, солнечного излучения, холода или высокой влажности.

Технические характеристики

• Номинальное сечение: 70 мм2 - рассчитан на кабели с многопроволочной круглой или секторной жилой
• Материал: алюминий/медь - совместим с обоими типами проводников
• Рабочее напряжение: до 1000 В
• Диапазон температур: от -60 C до +80 C - выдерживает экстремальные климатические условия
• Срок службы: 40 лет - при правильной установке и эксплуатации
• Герметичность: продольная и радиальная - обеспечивается полимерной изоляцией, устойчивой к УФ-излучению и погоде
• Степень защиты: выдерживает испытание 6 кВ переменного тока 50 Гц в течение 1 мин при погружении на 1 метр
• Количество жил: однопроволочная (одиночная) - для одного кабеля

Совместимость и монтаж

Наконечник герметичный изолированный НИМ 70 (CPTAU 70) требует точного соблюдения технологии опрессовки:

• Перед установкой снимите изоляцию с кабеля точно на длину, указанную на корпусе наконечника - не больше и не меньше
• Граница зачистки должна быть ровной; толщина оставшейся изоляции - одинаковой по всей длине
• Кабель вставляется до упора - не должно остаться воздушного зазора
• Обжим выполняется от центра к краям, согласно отметкам на наконечнике - число и расположение отпечатков строго регламентированы
• Используйте специальный пресс с матрицей, подходящей по форме и размеру - не применяйте обычные клещи

Безопасность и стандарты

Наконечник герметичный изолированный НИМ 70 (CPTAU 70) прошёл испытания на электрическую прочность: выдерживает 6 кВ при 50 Гц в течение 1 минуты при погружении в воду на глубину 1 метр. Это соответствует требованиям к герметичным соединениям в распределительных сетях. Полимерная изоляция не подвержена трещинообразованию под действием УФ-излучения, что повышает безопасность при длительной эксплуатации на открытом воздухе.

Преимущества

• Высокая степень герметизации - исключает попадание влаги и коррозионных агентов внутрь соединения
• Устойчивость к УФ-излучению - не теряет эластичность и целостность под прямыми солнечными лучами
• Широкий температурный диапазон - работает в суровых климатах, включая Арктику и южные регионы
• Долгий срок службы - 40 лет снижают затраты на обслуживание и замену
• Совместимость с алюминием и медью - универсальность для различных типов кабелей

Ограничения применения

• Не предназначается для использования с однопроволочными жилами - только с многопроволочными
• Запрещено применять при сечениях выше 70 мм2 - возможен перегрев и потеря герметичности
• Не рекомендован для постоянного погружения в воду - хотя выдерживает кратковременные испытания, не является подводным соединителем
• Требует обязательного соблюдения длины зачистки - отклонение даже на 1–2 мм снижает уровень герметизации
• Не подлежит ремонту - после некорректного обжима требуется замена

Примеры использования

• Подключение кабелей к изолированным опорам ЛЭП 6–10 кВ
• Вводы в распределительные пункты на улице
• Соединения в системах автоматизации на холодных производствах (например, мясокомбинатах, холодильных складах)
• Промышленные конвейеры и насосные станции с высокой влажностью
• Системы освещения на открытых площадках, в тоннелях, на железнодорожных путях

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 70 мм2 - и типа жилы (многопроволочная)
• Измеряйте длину зачистки штангенциркулем - не доверяйте глазомеру
• После обжима проверьте плотность соединения: попробуйте потянуть кабель - он не должен выскользнуть
• Для контроля качества используйте пробный обжим на отрезке кабеля перед основной работой
• Храните наконечники в сухом месте - даже с герметичной конструкцией, избыток влаги в упаковке может вызвать конденсацию
• NIМ 70 (CPTAU 70) от IEK - единственный вариант в этой категории, сочетающий 40-летний срок службы и подтверждённую гидроизоляцию - выбирайте его для критических участков сети
