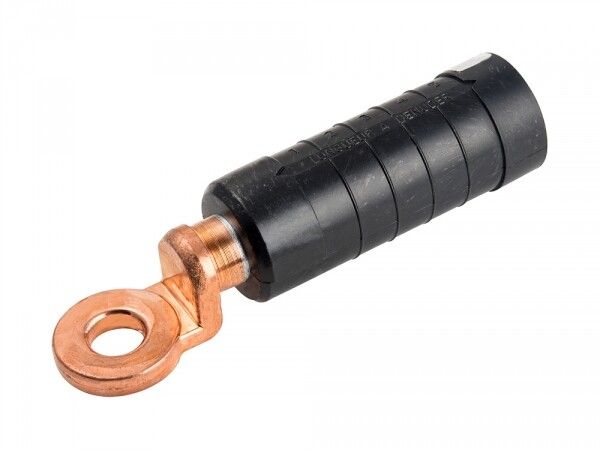

Герметичный изолированный алюмомедный наконечник CPTAU 70 EKF PROxima | cptau70

Герметичный изолированный алюмомедный наконечник CPTAU 70 от EKF предназначен для надёжного и защищённого соединения кабелей СИП с оборудованием, а также для работы с алюминиевыми и медными шинами. Благодаря герметизации и термостойкой изоляции, этот наконечник CPTAU 70 подходит для установки на открытом воздухе и в агрессивных условиях.

Назначение и область применения

Наконечник CPTAU 70 используется для создания герметичного соединения между силовым кабелем СИП и электрооборудованием - например, автоматическими выключателями, рубильниками, распределительными щитами. Подходит для алюминиевых и медных шин. Применяется в энергообъектах, ЛЭП, на трансформаторных подстанциях, в системах солнечной генерации и других местах с повышенной влажностью, перепадами температур или воздействием УФ-излучения.

Технические характеристики

• Номинальное сечение: 70 мм2 - рассчитан на токовые нагрузки, соответствующие этому сечению кабеля;
• Материал: алюмомедный - внутренний контакт выполнен из меди, внешняя оболочка - из алюминия, что обеспечивает совместимость с обоими типами проводников;
• Диаметр отверстия: 13 мм - подходит для болтов M12;
• Способ монтажа: опрессовка - требует специальных пресс-клещей, не допускает пайки или скручивания;
• Герметизация: да - внутреннее пространство заполнено контактной смазкой, предотвращающей окисление и проникновение влаги;
• Цвет: черный - визуально отличает наконечник CPTAU 70 от моделей другого сечения;
• Рабочая температура: от –60 C до +50 C - сохраняет механическую прочность и герметичность в экстремальных климатических зонах;
• Форма поперечного сечения: круглая - обеспечивает равномерное распределение давления при опрессовке;
• Количество монтажных отверстий: одно - для одиночного крепления болтом;
• Гарантийный срок: 84 месяца - подтверждает долговечность материалов и технологии производства.

Совместимость и монтаж

Наконечник CPTAU 70 совместим с кабелями СИП сечением 70 мм2 и аналогичными алюминиевыми или медными жилами. Для монтажа требуется пресс-клещи с матрицей, подходящей под размеры этого наконечника - используйте клещи, рекомендованные производителем EKF для серии PROxima. Перед опрессовкой проверьте глубину входа жилы в наконечник - она должна полностью покрывать внутреннюю камеру. После опрессовки не допускается поворот или вытягивание наконечника - он фиксируется только через болт в отверстии Ø13 мм.

Безопасность и стандарты

Наконечник CPTAU 70 соответствует требованиям к герметичным соединениям для наружных сетей. Конструкция исключает доступ влаги и пыли к контакту благодаря плотной изоляции и смазке. Гарантированная устойчивость к УФ-излучению и химической коррозии делает его безопасным для длительной эксплуатации вне помещений. Серия PROxima прошла испытания на соответствие российским нормам для оборудования в условиях сурового климата.

Преимущества

• Заполнение внутренней части контактной смазкой снижает сопротивление и предотвращает окисление алюминия;
• Устойчивость к температурным колебаниям позволяет использовать наконечник CPTAU 70 в северных регионах и горных районах;
• Чёрный цвет изоляции легко отличить от других сечений - минимизирует риск ошибки при сборке;
• Высокая механическая прочность после опрессовки - соединение не ослабевает под вибрацией и нагрузкой;
• Долгий гарантийный срок - 84 месяца - свидетельствует о качестве материала и контрольных технологиях EKF.

Ограничения применения

• Не применяется для многожильных кабелей с мягкими жилами - только для цельных или компактно спрессованных проводников;
• Не подходит для пайки - попытки нагрева разрушат герметичную изоляцию и смазку;
• Не рекомендуется использовать при температурах выше +50 C - возможна деформация изоляции;
• Не заменяет ответвительные сжимы - предназначен только для прямого подключения к оборудованию.

Примеры использования

• Подключение СИП-4 70 мм2 к входному автомату в распределительном щите на столбе;
• Присоединение алюминиевой шины к выводу трансформатора в КТП;
• Соединение медной шины с выходом инвертора в солнечной электростанции;
• Крепление кабеля к заземляющему контуру в условиях повышенной влажности.

Практические советы

• Перед монтажом удалите изоляцию с кабеля точно на длину, указанную в документации - слишком длинная жила не войдёт в наконечник, слишком короткая - не обеспечит надёжный контакт;
• Обязательно используйте пресс-клещи с правильной матрицей - некорректное давление вызывает трещины в металле или плохой контакт;
• Проверяйте качество опрессовки: после сжатия наконечник CPTAU 70 должен иметь ровную форму без видимых трещин или выпуклостей;
• При работе в холодную погоду (ниже –30 C) согрейте наконечник перед монтажом - материал становится более хрупким;
• Для визуальной идентификации сечения используйте цвет: черный = 70 мм2 - это правило распространяется на всю серию PROxima.
